10kV 배전반은 중전압 전력을 수신, 배전, 제어 및 보호하는 필수 기능을 수행합니다. 다운스트림 배전에 사용되는 380V 또는 660V 저전압 배전반과 달리 10kV 시스템은 절연, 오류 차단, 기계적 연동, 구획화 및 운영자 안전에 더 큰 주의가 필요합니다.

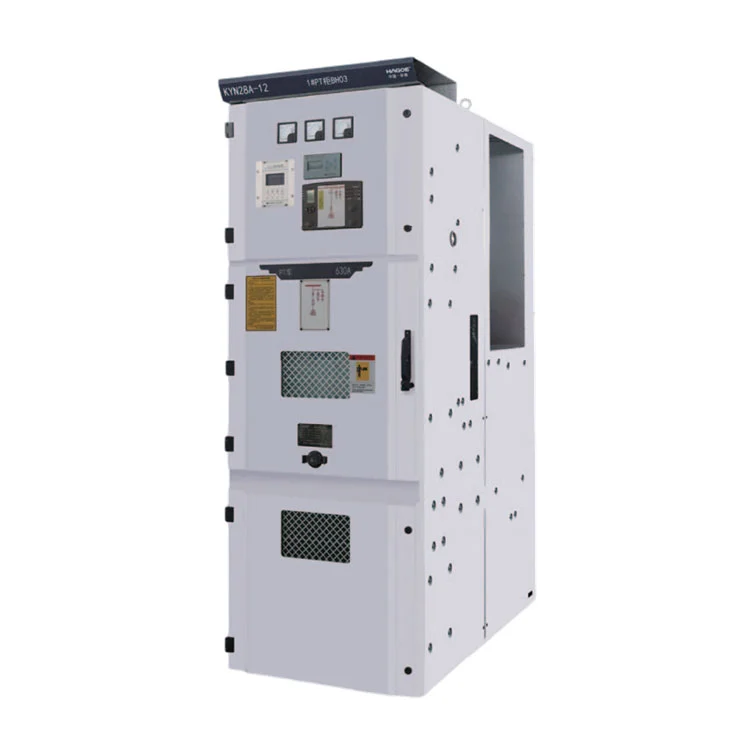

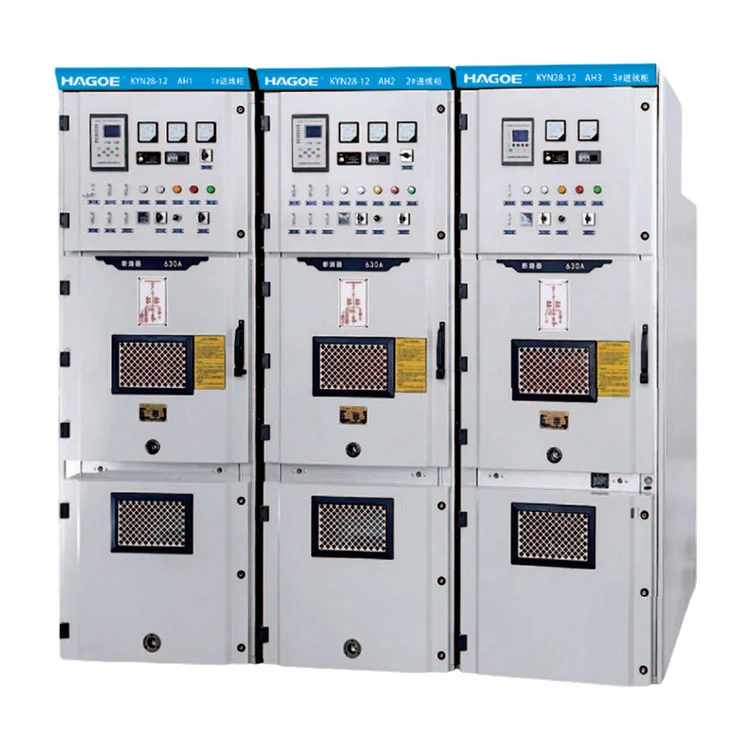

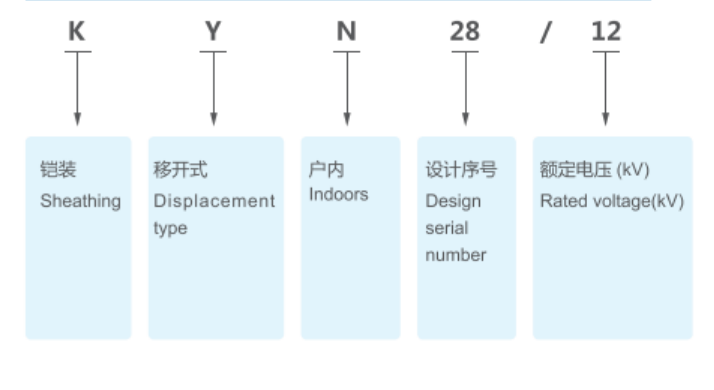

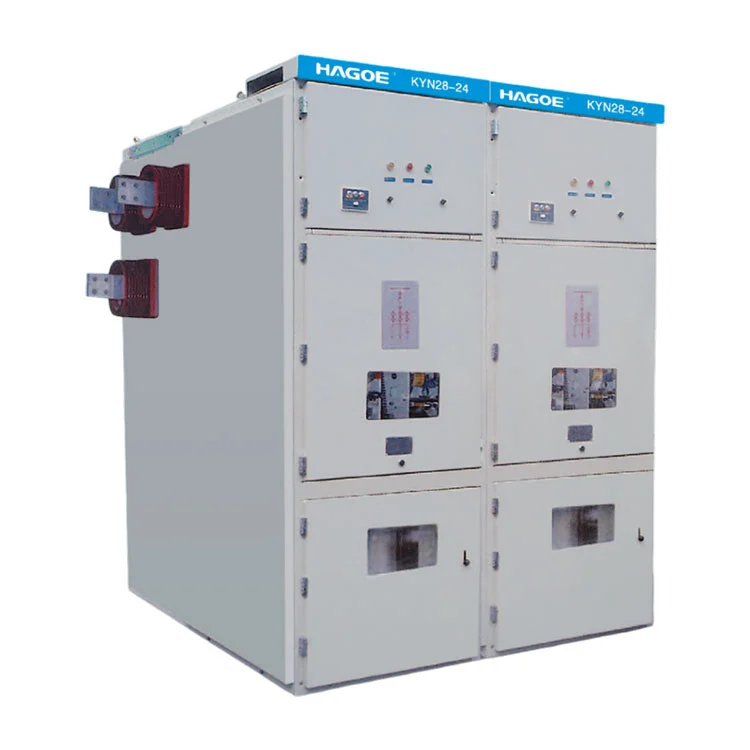

HAGOE KYN28-12 10kV 고전압 개폐 장치는 회로 차단기, 모선, 케이블 및 저전압 제어 영역을 전용 기능 구획으로 분리하는 철갑형 인출형 금속 폐쇄 구조를 사용합니다. 들어오는 피더, 나가는 피더, 버스 커플러, PT 애플리케이션 및 기타 기본 시스템 요구 사항에 맞게 라인업을 구성할 수 있습니다.
10kV 전원 공급이 필요한 산업 플랜트, 변전소, 대형 건물 및 인프라의 경우 올바른 중전압 개폐 장치 구성은 정상적인 작동뿐만 아니라 오류 격리 및 유지 관리에도 중요합니다.
KYN28-12의 주요 특징 중 하나는인출형 차단기 트럭.
회로 차단기를 캐비닛 내부에 영구적으로 장착하는 대신 차단기를 독립적인 이동식 기능 장치로 설치합니다. 정기적인 검사, 테스트 또는 차단기 교체가 필요한 프로젝트의 경우 인출형 설계로 현장 분해 작업을 줄이고 기본 스위칭 장비를 다른 캐비닛 영역과 기능적으로 분리할 수 있습니다.
개폐 장치는 주로 다음으로 구성됩니다.고정 캐비닛 본체와 인출식 트럭. 인클로저와 내부 기능 파티션은 볼트 연결을 통해 조립되어 명확하게 정의된 내부 영역을 만듭니다.
프로젝트 구성에 따라 스위치기어는 진공 회로 차단기 트럭 또는 고정 부하 스위치를 수용할 수 있습니다.
|
|
|
테이블 |
|||||||||
|
프로젝트 |
단위 |
데이터 |
|||||||||
|
정격전압 |
kV |
|
|
|
3.6 |
7.2 |
12 |
|
|
|
|
|
정격 주파수 |
헤르츠 |
|
|
|
50 |
||||||
|
회로 차단기의 전류 정격 |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
개폐기의 정격 전류 |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
정격 동적 안정 전류 4S |
카 |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
정격 정상 전류의 피크 값 |
카 |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
정격 단락 차단 전류 |
카 |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
정격 피크 단락 폐쇄 전류 |
카 |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
정격 절연 수준 |
1 최소 상용주파 내전압 |
kV |
24 |
32 |
|
|
|
|
|
42 |
|
|
번개 전류 내전압 |
kV |
40 |
60 |
|
|
|
|
|
75 |
|
|
|
보호 수준 |
하우징 IP4X, 격리실 및 차단기실 도어는 열릴 때 IP2X입니다. |
||||||||||
10kV 장비의 경우 기계 설계는 단순히 캐비닛 제작의 문제가 아닙니다.연동 및 제어되는 작동 순서중전압 배전반 설계의 중요한 요소입니다.
KYN28-12에는 트럭의 위치, 회로 차단기 상태 및 캐비닛 도어 작동을 조정하는 기계적 연동 배열이 통합되어 있어 잘못된 작동의 위험을 줄이는 데 도움이 됩니다.
잘못된 스위칭 작동으로 인해 장비 손상, 전원 중단 또는 심각한 안전 위험이 발생할 수 있으므로 이는 중전압 시스템에서 특히 중요합니다. 따라서 10kV 스위치기어를 지정할 때 구매자는 다음을 포함하여 정격 전압 및 전류 이상을 평가해야 합니다.
회로 차단기 유형
연동 배치
접지 배열
절연 수준
구획 디자인
보호 및 제어 체계
KYN28-12는장갑 금속으로 둘러싸인 구조, 캐비닛 인클로저와 내부 파티션이 볼트로 조립되어 있습니다.
표준 인클로저는 다음을 제공합니다.IP4X 보호 등급, 회로 차단기 구획의 보호 수준은 구획 도어가 열려 있을 때 IP2X입니다.
내부의 구획화된 구조는 버스바, 회로 차단기 및 케이블 영역을 기능적으로 분리된 상태로 유지하고 전원이 공급되는 구성 요소에 대한 접근을 제한하는 데 도움이 됩니다.
캐비닛 표면은 플라스틱 코팅으로 마감되어 기계적 충격과 부식에 대한 저항력이 향상되었습니다. 캐비닛 재질 및 표면 처리 요구사항도 프로젝트 조건에 따라 검토할 수 있습니다.
KYN28-12 중간 전압 진공 개폐 장치는 다음을 포함하여 프로젝트 요구 사항에 따라 다양한 진공 회로 차단기 유형으로 구성할 수 있습니다.VD4, VVS1, VH1, VK 및 ZN28시리즈 차단기.
진공 회로 차단기는 중전압 시스템의 스위칭 및 오류 보호에 적합합니다. 기존 오일 회로 차단기와 달리 진공 차단기는 절연유를 소호 매체로 사용하지 않으므로 장비 크기, 유지 관리 및 작동 조건에 대한 요구 사항이 다릅니다.
HAGOE는 모든 프로젝트에 하나의 차단기 구성을 강요하는 대신 고객이 지정한 브랜드, 프로젝트 기술 사양 및 목표 시장 요구 사항에 따라 회로 차단기를 구성할 수 있습니다.
KYN28-12는 다음에 적용될 수 있습니다:
단일 버스바 시스템
기존 10kV 배전 시스템의 경우 비교적 간단한 구성입니다.
단면화된 단일 버스바 시스템
부스바 분할은 운영 유연성을 향상시키고 시스템이 다양한 부하 및 공급 조건에 따라 작동할 수 있도록 해줍니다.
이중 버스바 시스템
스위칭 배열 및 전원 공급 장치 작동에 더 큰 유연성이 필요한 프로젝트에 적합합니다.
적절한 부스바 구성은 단순히 가장 복잡한 구성을 선택하기보다는 기본 변전소 설계, 부하 분류, 백업 전원 배열 및 운영 철학에 따라 결정되어야 합니다.
프로젝트가 10kV 네트워크에서 380V/400V 저전압 시스템으로 전력을 분배할 때 10kV 스위치기어와 저전압 스위치기어는 일반적으로 성능을 발휘합니다.전기 네트워크의 다양한 수준에서 다양한 기능.
예를 들어:
10kV 고전압 개폐기
중전압 전원 공급 장치를 수신, 분배, 제어 및 보호합니다.
변신 로봇
10kV 중전압을 다운스트림 저전압 시스템에 필요한 전압으로 변환합니다.
GGD / GCS / MNS 저압 배전반
저전압 분배, MCC 제어, 다운스트림 모터 및 전력 부하를 처리합니다.
따라서 10kV 스위치기어는 단순히 저전압 캐비닛의 "고전압 버전"으로 간주되어서는 안 됩니다. 이는 배전 시스템 내에서 서로 다른 전압 수준과 보호 아키텍처에 속합니다.
표준 서비스 조건은 다음과 같습니다.
고도가 높은 지역, 해안 지역, 해양 플랫폼 또는 기타 특수 환경의 경우 단열, 온도 상승, 부식 방지 및 환경 적응 요구 사항을 기술 계약 준비 과정에서 재확인해야 합니다.

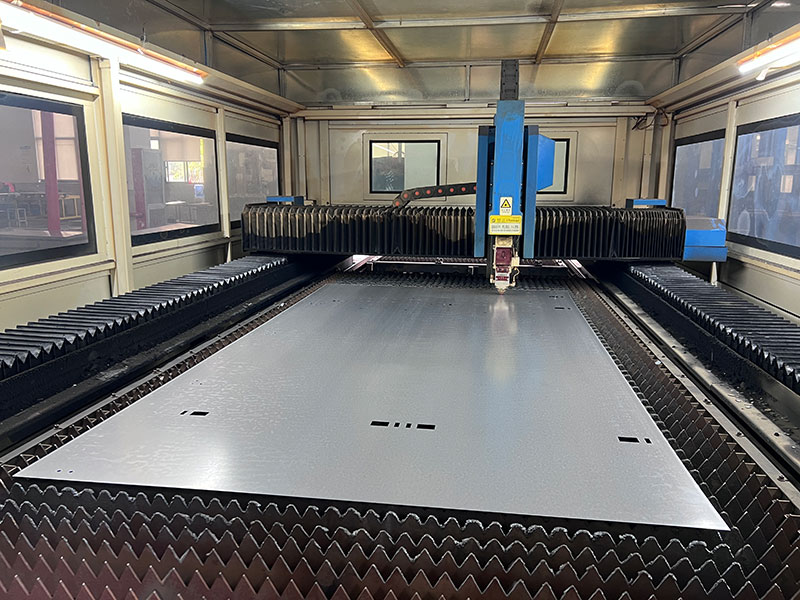

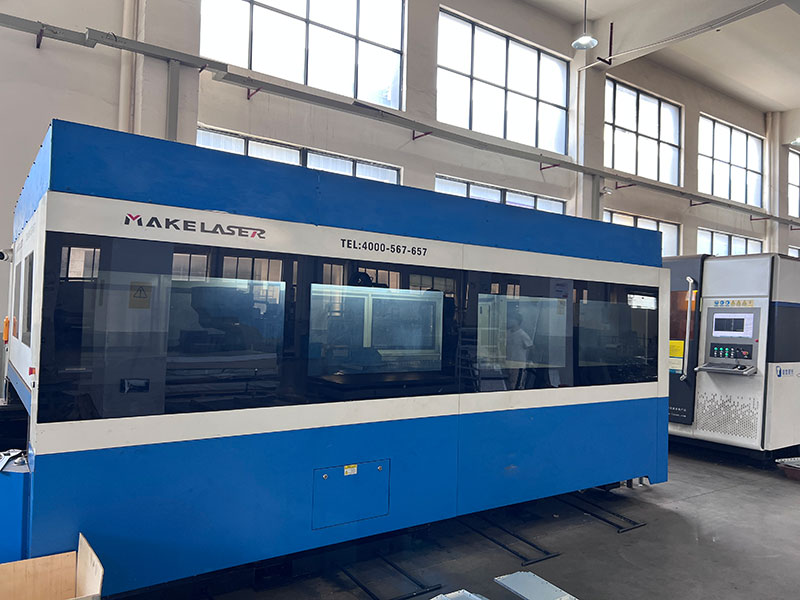

고압 배전반의 품질 관리는 최종 육안 검사에만 의존할 수 없습니다. HAGOE는 아래에서 운영됩니다ISO9001, ISO14001 및 ISO45001관리 시스템을 갖추고 입고 자재 및 기계 제작부터 부품 조립 및 전체 캐비닛 테스트까지 프로세스 제어를 적용합니다.
KYN28-12 10kV 고전압 개폐 장치의 경우 주요 제어 지점은 다음과 같습니다.
캐비닛 크기 및 기계적 강도
구획 구성 및 보호 등급
회로 차단기 트럭 작동
버스바 및 기본 연결
2차 제어 배선
접지 시스템
절연 간격
공장 전기 테스트
제품 설계 문서에는 해당 사항이 포함되어 있습니다.IEC, GB 및 관련 국제 표준 요구 사항. 특정 표준 및 테스트 항목은 대상 시장 및 프로젝트 기술 사양에 따라 확인할 수 있습니다.
10kV 고전압 개폐 장치는 변전소, 산업 플랜트, 인프라 프로젝트 및 기타 10kV 배전 애플리케이션에서 중전압 전력을 수신, 배전, 제어, 모니터링 및 보호하는 데 사용됩니다.
KYN28-12는 3.6~12kV 3상 AC 시스템용으로 설계된 외장형 인출형 금속 폐쇄 개폐 장치이며 일반적으로 인출형 진공 회로 차단기 트럭이 장착되어 있습니다.
예. 10kV 배전은 KYN28-12의 일반적인 애플리케이션입니다. 변전소 기본 시스템에 따라 수신, 발신, 버스 커플러 및 기타 기능 패널을 구성할 수 있습니다.
제품 구성에 따라 KYN28-12는 프로젝트 요구 사항에 따라 VD4, VVS1, VH1, VK 및 ZN28진공 회로 차단기뿐만 아니라 고정 부하 스위치도 수용할 수 있습니다.
표준 인클로저는 IP4X 보호 등급을 제공합니다. 회로 차단기 구획은 도어가 열려 있을 때 IP2X 보호 기능을 제공합니다.
KYN28-12는 필요한 전원 공급 장치 신뢰성 및 작동 배열에 따라 단일 버스바, 단면화된 단일 버스바 및 이중 버스바 시스템으로 구성할 수 있습니다.
