고전압 개폐 장치는 들어오는 전원, 변압기, 피더, 모터 및 다운스트림 전기 네트워크 사이에 제어된 인터페이스를 제공하는 중전압 배전 시스템의 중요한 부분입니다.
(주)하고에전기기술이 제공하는10kV 고전압 개폐기그리고35kV 고전압 개폐 장치변전소, 산업용 전력 시스템, 배전 네트워크, 인프라 프로젝트 및 기타 중간 전압 애플리케이션용.
저전압 배전반과 달리 중압 배전반은 전류 분배뿐만 아니라단열 조정, 단락 중단, 유전체 내력, 기계적 연동, 보호 조정, 접지, 그리고안전한 격리.
따라서 적절한 스위치기어는 캐비닛 이름만으로는 선택하지 않고 전기 시스템 설계를 통해 선택해야 합니다.
10kV와 35kV 스위치기어의 주요 차이점은 분명히 시스템 전압이지만 엔지니어링 요구 사항은 전압 레벨에 따라 달라집니다.
| 공학적 요소 | 10kV 고전압 개폐기 | 35kV 고전압 개폐 장치 |
|---|---|---|
| 일반적인 시스템 역할 | 배전망, 산업용 배전 | 변전소, 1차 배전, 상위 전력망 |
| 일반적인 응용 | 공장, 건물, 유틸리티 유통, 모터 | 변전소, 발전소, 산업용 주요 배전반 |
| 절연 요구 사항 | 높은 | 더 높은 |
| 스위칭 장비 | 일반적으로 진공 회로 차단기 | 일반적으로 진공 회로 차단기 |
| 보호 | 피더, 변압기, 모터 및 버스 보호 | 피더, 변압기, 버스 및 시스템 수준 보호 |
| 단락 설계 | 프로젝트별 | 프로젝트별로 다르며 종종 더 까다롭습니다. |
| 공간 / 정리 | 장비 설계를 기반으로 | 단열 및 공간 확보에 더 큰 관심 |
| 시스템 위치 | 종종 다운스트림 배포 | 종종 1차 전력 변환/분배에 더 가깝습니다. |
최종 정격은 공칭 전압만으로 추론하기보다는 항상 프로젝트 단락 연구, 시스템 전압, 부하 흐름, 보호 조정 및 적용 가능한 표준을 통해 확인해야 합니다.
저전압 배전에서는 전기절연이 중요하지만 10kV, 35kV 계통에서는 전기절연이 중요하다.장비 설계의 기본 부분.
필요한 절연 수준은 작동 전압, 상간 간격, 상간 간격, 연면 거리, 절연 내력 및 과도 과전압 조건을 고려해야 합니다.
이것이 배전반의 절연 시스템이 선택된 전압 등급 및 설치 환경과 분리될 수 없는 이유입니다.
특정 연속 전류에 대한 정격 개폐 장치가 자동으로 모든 전력 시스템에 적합하다는 것을 의미하지는 않습니다.
설치 지점의 예상 단락 전류를 먼저 결정해야 합니다.이 값은 필요한 회로 차단기 차단 용량, 단시간 내전류, 피크 내전류, 버스바 설계 및 보호 설정에 영향을 미칩니다.
예를 들어, 35kV급 배전반은 다양한 단락 차단 및 내구 등급으로 제공될 수 있습니다. 적절한 값프로젝트의 단락 계산에서 확인되어야 합니다.일반 카탈로그 값에서 선택하는 것이 아니라
이는 엔지니어링 기반 스위치기어 선택과 단순한 제품 매칭 간의 주요 차이점 중 하나입니다.
회로 차단기는 보호 체인의 일부일뿐입니다.
완전한 중전압 개폐기 시스템에는 보호 계전기, CT, VT, 트립 회로, 제어 전원, 측정 장비, 통신 인터페이스 및 접지 장치가 포함될 수 있습니다.
예를 들어 변압기 피더의 경우 보호 체계는 변압기 정격 및 업스트림/다운스트림 보호와 조화를 이루어야 합니다. 산업용 모터 피더의 경우 모터 시동 특성과 모터 보호 요구 사항이 더욱 중요해집니다.
따라서 HAGOE는 다음을 권장합니다.기본 스위치기어 구성과 함께 보호 아키텍처 확인.
잘못된 스위칭으로 인해 심각한 전기적 위험이 발생할 수 있으므로 고압 장비에는 통제된 작동 절차가 필요합니다.
개폐 장치 설계에 따라 기계적 및 전기적 연동을 사용하여 회로 차단기, 접지 스위치, 구획 도어 및 인출형 구성 요소 간의 잘못된 작동 순서를 제한할 수 있습니다.
KYN61-40.5 유형의 금속 피복 개폐 장치의 경우 5중 방지 연동 및 구획화 구조가 일반적으로 장비 설계에 통합됩니다. 정확한 배열은 선택한 제품 구성 및 기술 사양에 따라 다릅니다.
목적은 단순히 캐비닛에 더 많은 메커니즘을 추가하는 것이 아니라스위칭, 절연, 접지, 검사 및 유지 관리를 위한 예측 가능한 작동 순서 설정.
프로젝트 견적을 위해 HAGOE 기술팀은 먼저 고객이 제공하는 전기 시스템 정보를 검토합니다.
가장 유용한 문서에는 다음이 포함됩니다.단선 다이어그램, 시스템 전압, 정격 전류, 변압기 용량, 단락 계산, 피더 수량, 보호 요구 사항, CT/VT 요구 사항, 케이블 배열, 설치 조건 및 현지 표준.
이 정보를 통해 엔지니어링 팀은 일반적인 캐비닛 사양을 제공하는 대신 제안된 구성이 실제 네트워크에 적합한지 여부를 결정할 수 있습니다.
변전소용 스위치기어 라인업은 반드시 산업 플랜트에서 사용되는 것과 동일한 구성을 가질 필요는 없습니다.
변전소 프로젝트에는 들어오는 패널, 변압기 공급 장치, 버스 섹션 배열, 계량, 보호 및 나가는 공급 장치가 필요할 수 있습니다. 산업 프로젝트에서는 모터 공급 장치, 생산 라인 부하, 변압기 분배 및 운영 연속성에 더 중점을 둘 수 있습니다.
따라서 HAGOE는 프로젝트 요구 사항에 따라 캐비닛 배열, 회로 차단기 구성, 부스바 용량, CT/VT 배열, 보호 장치, 2차 배선, 계량, 통신 인터페이스 및 케이블 입구를 조정할 수 있습니다.
HAGOE가 설립되었습니다.2008저장(浙江)성 원저우(溫州)에 있으며,18년 이상의 경험전기 장비 제조 분야에서.
회사의 제조 자원에는 레이저 절단 장비, CNC 벤딩 머신, 자동 펀칭 장비, SMT 생산 라인, 지능형 노화 시스템 및 전기 테스트 장비가 포함됩니다.
스위치기어 제조의 경우 이러한 기능은 정확한 캐비닛 제작, 구성 요소 설치, 배선, 기계 조립 및 최종 검사를 지원합니다.제조 공정 전반에 걸쳐 품질 관리가 적용됩니다.최종 외관 검사에만 의존하기보다는
HAGOE는 아래에서 운영됩니다ISO9001, ISO14001, ISO45001관리 시스템에 따라 해당 제품을 설계 및 제조할 수 있습니다.GB 및 IEC요구 사항.
10kV 및 35kV 개폐 장치는 변전소 및 유틸리티 배전 시스템 내의 수신 전력, 변압기 피더, 나가는 피더, 버스 섹션 배열 및 기타 스위칭 기능에 사용할 수 있습니다.
구성은 변전소 단선 다이어그램 및 보호 아키텍처에 의해 결정됩니다.

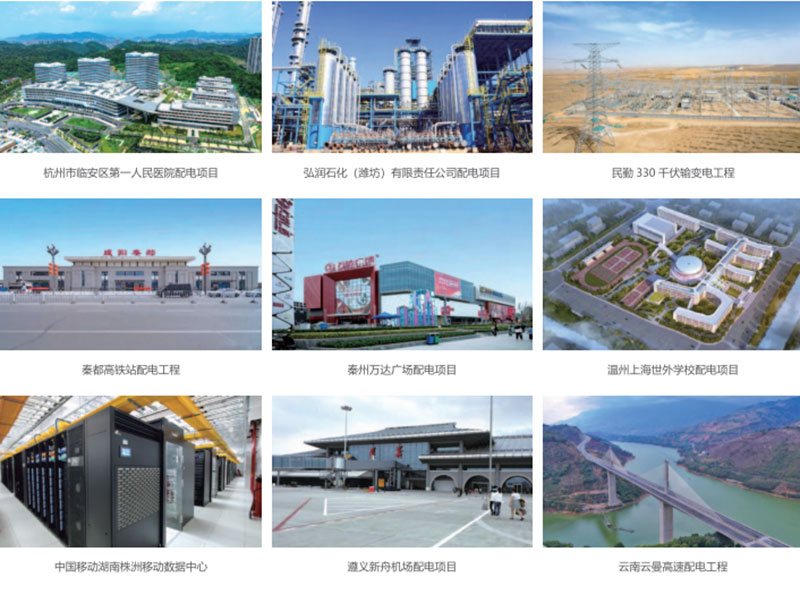

산업 시설에는 변압기, 대형 모터, 생산 장비, 보조 시스템 및 다운스트림 배전반에 전원을 공급하기 위해 중전압 개폐 장치가 필요한 경우가 많습니다.
HAGOE는 시설의 부하 특성과 작동 요구 사항에 맞춰 장비를 구성할 수 있습니다.
태양광 발전소, 에너지 저장 시설, 교통 인프라 및 기타 대규모 전기 설비에도 10kV 또는 35kV 배전 시스템이 통합될 수 있습니다.
이러한 애플리케이션에서 스위치기어는 변압기, 보호 시스템, 전력 변환 장비 및 그리드 연결 배열과 조화를 이루어야 합니다.
하고에는18년 이상의 경험배전, DC 전원 시스템, UPS, 산업 자동화, 신에너지 전기 장비 전반에 걸쳐 이를 통해 엔지니어링 팀은 고전압 스위치기어와 더 넓은 전기 시스템 간의 관계를 고려할 수 있습니다.
HAGOE는 표준 카탈로그 모델에만 의존하지 않습니다. 개폐 장치는 전압, 전류, 단락 수준, 보호 요구 사항, 피더 배열, 변압기 용량, 설치 조건 및 프로젝트 표준에 따라 구성할 수 있습니다.
R&D, 제조, 조립, 테스트, 판매 및 수출 서비스가 회사의 비즈니스 시스템 내에 통합되어 있습니다. 제조 장비 및 테스트 리소스는 전기 캐비닛 및 관련 장비의 생산 및 검사를 지원합니다.
해외 EPC 계약자, 유통업체, 전기 계약자를 위해 HAGOE는 기술 사양, 도면, 검사 문서, 인증서, 설치 매뉴얼, 수출 포장, 물류 조정 및 원격 기술 지원을 지원할 수 있습니다.
10kV와 35kV를 단순히 두 개의 제품 이름으로 취급하는 대신 HAGOE는 고객의 전기 네트워크 내에서 해당 제품의 위치를 평가하고 실제 애플리케이션을 중심으로 스위치기어를 구성합니다.
올바른 전압 레벨은 스위치기어 카탈로그가 아닌 전력 네트워크에 따라 결정되어야 합니다.
에 대한10kV 프로젝트, 주요 질문은 일반적으로 배전 용량, 변압기 및 모터 피더, 단락 수준, 보호 조정 및 나가는 회로 수에 관한 것입니다.
에 대한35kV 프로젝트, 일반적으로 1차 배전, 절연 조정, 단락 성능, 보호 아키텍처, 변전소 구성 및 시스템 수준 안전에 더 큰 주의가 필요합니다.
HAGOE는 적절한 스위치기어 구성을 추천하기 전에 사용 가능한 전기 도면과 기술 데이터를 평가할 수 있습니다.
목표는 단순히 10kV 또는 35kV 캐비닛을 공급하는 것이 아닙니다. 작동할 전기 시스템에 맞는 개폐 장치를 제공하는 것입니다.
