저전압 개폐 장치는 발전, 변전소, 산업 시설, 상업용 건물 및 인프라 프로젝트의 저전압 측에서 전력을 분배, 제어, 보호 및 모니터링하는 데 사용됩니다.
엔지니어링 프로젝트의 경우 저전압 스위치기어 캐비닛을 선택하는 것은 단순히 최저 가격이나 최대 정격 전류를 선택하는 문제가 아닙니다. 캐비닛 구조가 영향을 미칩니다.피더 배열, 유지보수 접근, 회로 밀도, 모터 제어, 확장 유연성, 설치 공간 및 작동 안전성.
HAGOE Electric Technology Co., Ltd.는 다음과 같은 4가지 저전압 스위치기어 구성을 제공합니다.
처음 세 개는 일반적으로 인출형/모듈형 구성과 관련이 있는 반면, GGD는 고정형 캐비닛입니다.
HAGOE는 이 네 가지 모델을 상호 교환 가능한 것으로 취급하는 대신 프로젝트의 분배 아키텍처, 부하 특성, 유지 관리 요구 사항, 사용 가능한 공간 및 향후 확장 계획에 따라 캐비닛 구조를 선택합니다.

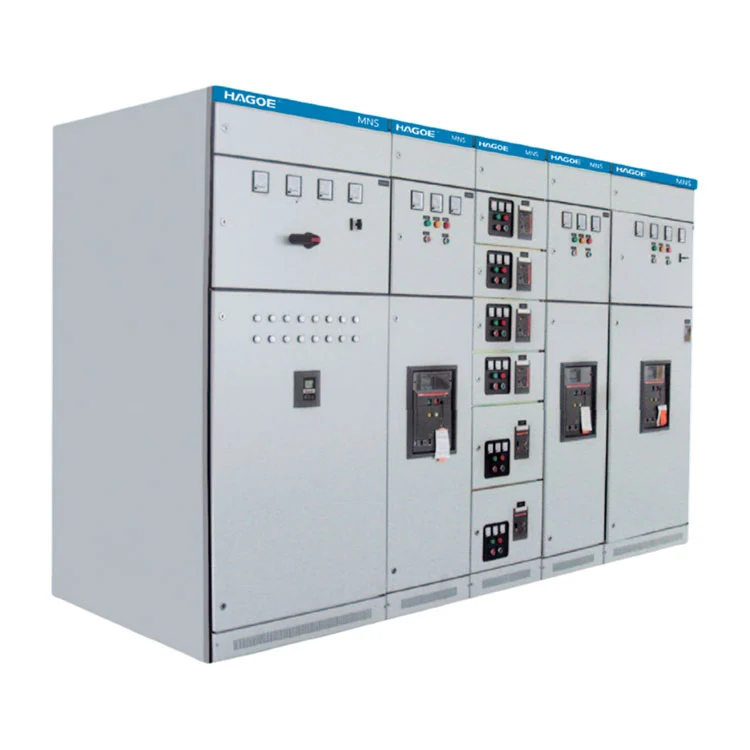

MNS는 다음과 같은 프로젝트에 적합한 모듈형 저전압 스위치기어 플랫폼입니다.높은 회로 밀도, 인출형 장치, 운영 유연성 및 유지 관리성중요합니다.
모듈형 아키텍처를 통해 동일한 스위치기어 시스템 내에서 다양한 기능 장치를 배열할 수 있습니다. 구성에 따라 MNS 시스템은 배전, 모터 제어, 무효 전력 보상 및 기타 저전압 애플리케이션에 사용될 수 있습니다.
MNS는 스위치기어가 여러 기능 회로를 수용해야 하는 대규모 산업 시설, 전력 인프라, 상업용 건물 및 프로젝트에 특히 적합합니다.
GCS는 일반적으로 사용되는 인출형 저전압 개폐 장치 구성입니다.배전, 모터 제어 및 중앙 집중식 전기 제어.
모듈형 서랍 구조를 통해 전체 캐비닛을 단일 고정 어셈블리로 취급하지 않고도 개별 기능 장치를 작동하고 유지 관리할 수 있습니다. 이는 비교적 컴팩트한 분배 시스템 내에서 여러 피더 또는 모터 회로를 구성해야 하는 경우 유용할 수 있습니다.
GCS는 일반적으로 산업 플랜트, 전력 시설, 석유화학 시설, 야금, 섬유 생산 및 대형 건물에 사용됩니다.

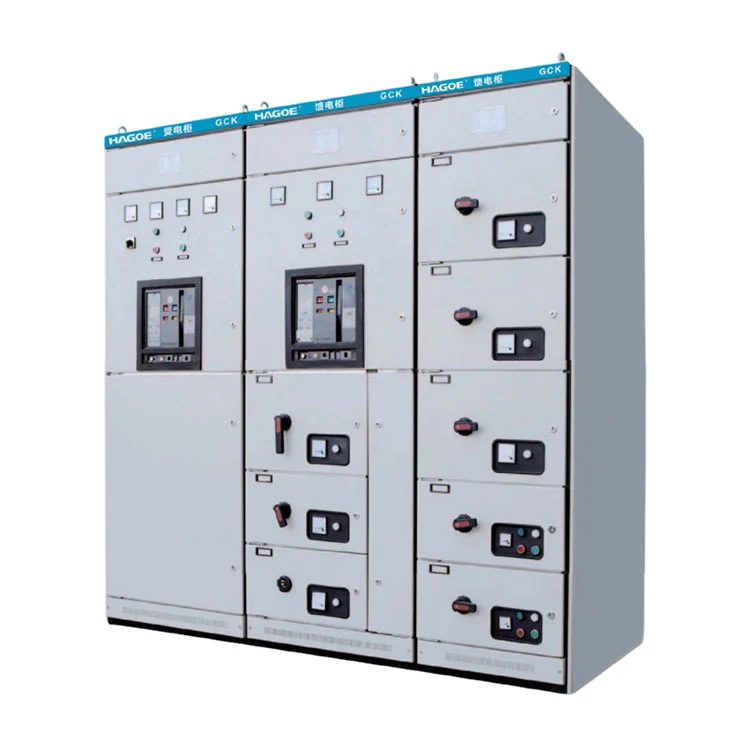

GCK는 다음과 같이 설계된 인출형 저전압 개폐 장치 구성입니다.전력 분배 및 모터 제어.
보다 고도로 모듈화된 캐비닛 아키텍처와 비교하여 GCK는 불필요하게 복잡한 캐비닛 구성 없이 배전, 모터 제어 및 중앙 집중식 제어의 실질적인 조합이 필요한 프로젝트에 종종 선택됩니다.
일반적인 응용 분야에는 산업 생산 시설, 배전 시스템, 모터 제어 센터 및 중앙 집중식 스위치기어 설치에서 여러 개의 출력 회로를 관리해야 하는 프로젝트가 포함됩니다.

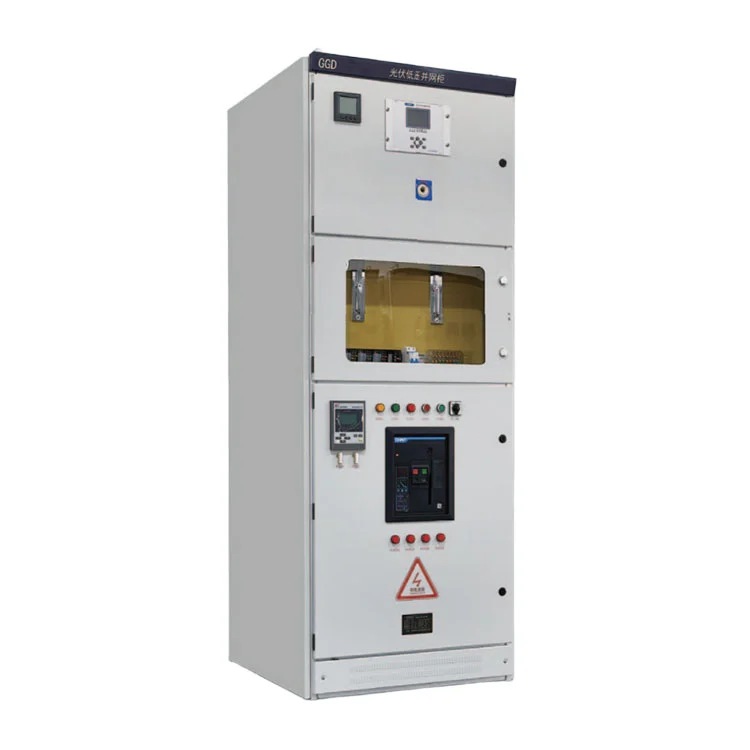

GGD는 위의 철회 가능한 구성과 다른 접근 방식을 취합니다. 그것은고정형 저전압 배전 캐비닛, 빈번한 서랍 장치 교체나 고밀도 모듈식 작동보다는 안정적이고 간단한 전력 분배가 주요 요구 사항인 프로젝트에 적합합니다.
고정된 내부 배치는 기존 배전실, 변전소, 산업 시설 및 회로 구성이 상대적으로 안정적인 기타 설비에 유리할 수 있습니다.
예측 가능한 피더 배열과 빈번한 장치 교체에 대한 요구 사항이 제한된 프로젝트의 경우 GGD는 실용적인 고정 캐비닛 솔루션을 제공할 수 있습니다.
제품 선택은 캐비닛 이름이 아닌 전기 시스템으로 시작해야 합니다.
개별 기능 단위를 분리, 철수, 검사 또는 교체해야 하는 경우 MNS, GCS 또는 GCK와 같은 철회 가능한 구성을 고려할 수 있습니다.
모듈형 캐비닛 아키텍처는 사용 가능한 설치 공간 내에서 여러 피더와 기능 장치를 구성하는 데 더 많은 유연성을 제공할 수 있습니다.
GGD 고정 개폐 장치는 회로에서 장치를 자주 꺼낼 필요가 없고 프로젝트가 간단한 고정 배전을 우선시하는 경우 고려할 수 있습니다.
선택은 피더 용량뿐만 아니라모터 시동 특성, 접촉기 배열, 보호, 제어 회로 및 MCC 요구 사항.
초기 캐비닛 레이아웃은 향후 공급 장치, 추가 로드 또는 분배 아키텍처 변경을 위해 적절한 공간과 기능적 용량을 확보해야 합니다.
| 배전반 | 구조적 방향 | 주요 엔지니어링 초점 | 일반적인 응용 |
|---|---|---|---|
| MNS | 모듈형 / 인출형 | 회로 밀도 및 유연한 구성 | 산업 플랜트, 대규모 유통 시스템 |
| GCS | 인출형/모듈식 | 분배 및 모터 제어 | 산업 및 전력 시설 |
| GCK | 인출 가능 | 실용적인 분배 및 모터 제어 | 산업유통, MCC |
| GGD | 결정된 | 안정적인 기존 유통 | 배전실, 변전소, 산업 시설 |
참고:실제 등급, 보호 등급, 구획, 서랍 구성, 부스바 배열 및 구성 요소 선택은 특정 설계 및 프로젝트 요구 사항에 따라 다릅니다. 제품 구성은 해당 기술 사양 및 프로젝트 표준에 따라 확인되어야 합니다.
HAGOE의 저전압 스위치기어 사업은 광범위한 전기 장비 제조 역량을 통해 뒷받침됩니다.
회사는 에 설립되었습니다.2008년 저장(浙江)성 원저우(溫州), 그리고 그 이상18년의 경험송전 및 배전, 전력 전자, 산업 자동화, 신에너지 전기 장비 분야에서
제조 자원에는 다음이 포함됩니다.레이저 절단 장비, CNC 벤딩 머신, 자동 펀칭 장비, SMT 생산 라인, 노화 테스트 시스템 및 전기 테스트 장비.
스위치기어 제조의 경우 캐비닛 품질은 선택한 전기 구성요소뿐만 아니라판금 정확도, 버스바 배열, 조립 품질, 배선 일관성, 절연, 기계적 작동 및 최종 전기 테스트.
HAGOE는 아래에서 운영됩니다ISO9001, ISO14001, ISO45001관리 시스템을 갖추고 있으며 프로젝트 요구 사항에 따라 관련 제품 문서, 검사 기록, 인증 문서 및 기술 파일을 제공할 수 있습니다.
