35kV 고전압 개폐 장치

35kV 시스템은 일반적으로 대규모 산업 시설, 지역 변전소, 발전 시설 및 더 높은 송전 및 배전 용량이 필요한 기타 응용 분야에 사용됩니다. 10kV 시스템과 비교하여 35kV 개폐 장치는 절연 조정, 연면 거리, 스위칭 성능, 기계적 신뢰성 및 작동 안전에 더 큰 주의가 필요합니다.

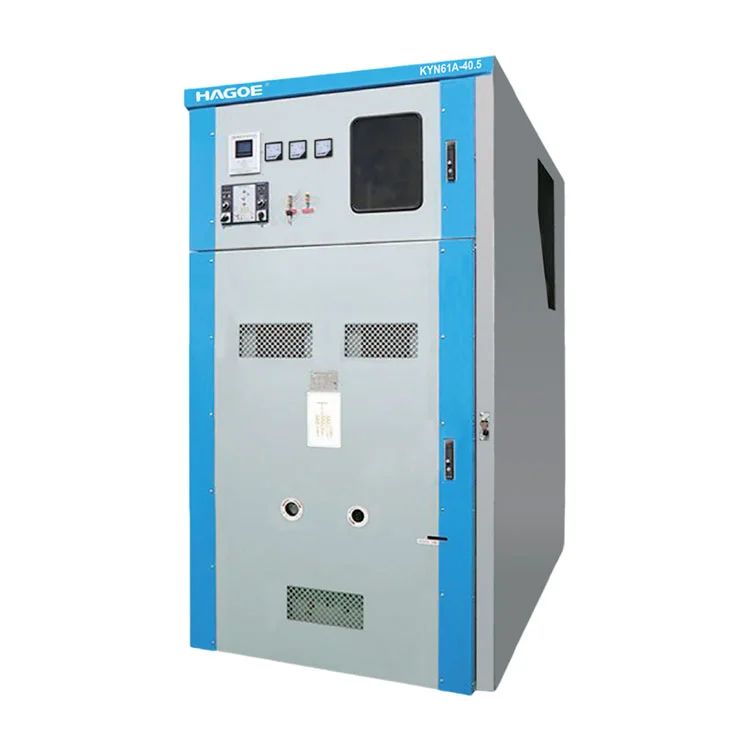

하고전기KYN61-40.5 35kV 고전압 개폐기장갑이 있고 철수 가능한 금속으로 둘러싸인 구조를 채택합니다. 회로 차단기, 버스바, 케이블 연결부, 제어실 등 주요 기능 섹션을 별도의 기능 영역으로 배치하여 체계적인 운영 및 유지 관리를 지원합니다.

인출형 구조는 정기적인 전환 및 유지 관리가 필요한 배전 시스템에 특히 적합합니다. 회로 차단기 트럭은 작동 및 유지 관리 요구 사항에 따라 작동 위치와 테스트 위치 사이를 이동할 수 있으므로 장비 서비스가 전체 배전 시스템에 미치는 영향을 줄이는 데 도움이 됩니다.

보다 안전한 유지보수를 위한 구조 설계

35kV 고전압 배전반 설계는 인클로저 보호뿐만 아니라 다음을 통해 고전압 기능 영역의 내부 관리에 중점을 둡니다.금속 인클로저, 장갑 분리 및 인출형 구조.

엔지니어링 애플리케이션의 경우 이 구성은 세 가지 실제 요구 사항을 해결합니다.

기능적 분리:고전압 버스바, 회로 차단기 및 케이블 연결 영역은 전용 섹션으로 배열되어 서로 다른 전기 기능 간의 명확한 분리를 유지하는 데 도움이 됩니다.

유지 관리 액세스:인출형 회로 차단기 트럭을 사용하면 운영자 및 유지 보수 담당자가 전체 개폐 장치 인클로저를 분해하지 않고도 검사 또는 서비스를 위해 차단기를 필요한 위치로 이동할 수 있습니다.

운영상의 안전:금속으로 둘러싸인 구조로 인해 내부 전원이 공급되는 구성 요소와 물리적으로 분리됩니다. 기계적 배치는 프로젝트의 전기적, 기계적 연동 요구 사항에 맞춰 조정될 수도 있습니다.

35kV 배전반은 기존 배전 캐비닛 그 이상입니다. 기본 전기 설계에 따라 들어오는 피더, 나가는 피더, 버스 커플러 및 기타 기능 회로에 대해 구성할 수 있습니다. 보호 계전기, 계량, 모니터링 및 자동화 시스템과 함께 작동하여 전력을 제어하고 분배합니다.

일반적인 응용 분야는 다음과 같습니다.

• 35kV 변전소 들어오고 나가는 피더
• 산업 시설용 고전압 배전 시스템
• 발전소의 보조 전력 및 배전 시스템
• 광산 및 대규모 생산 시설
• 지역 배전 설치
• 빈번한 스위칭이 필요한 고전압 시스템

대규모 프로젝트의 경우 Hagoe Electric은 정격 전압만을 기준으로 캐비닛을 선택하는 대신 시스템 용량, 단락 매개변수, 피더 배열, 보호 요구 사항 및 사용 가능한 설치 공간에 맞게 스위치기어 구성을 일치시킬 수 있습니다.

기술적인 매개변수

서비스 환경

• 주변 온도:상한+40°C, 일일 평균은 다음을 초과하지 않습니다.+35°C; 하한-15°C.
• 고도: ≤ 2,000m.
• 상대 습도:일일 평균을 초과하지 않음95%; 월 평균을 초과하지 않는90%.
• 지진 강도:초과하지 않음8°.
• 수증기압:일일 평균을 초과하지 않음2.2kPa; 월 평균을 초과하지 않는1.8kPa.
• 환경 조건:설치 장소는 다음 사항이 없어야 합니다.화재 및 폭발 위험, 심각한 오염, 화학적 부식 및 심한 진동.

35kV 인출형 배전반 구성이 필요한 이유는 무엇입니까?

엔지니어링 조달의 경우 고정형 또는 인출형 고전압 개폐 장치가 보편적으로 우수하지 않습니다. 적절한 구성은 다음에 따라 다릅니다.유지 관리 전략, 운영 연속성, 전환 빈도 및 서비스 요구 사항.

35kV 인출형 구성의 주요 장점은 다음과 같습니다.

향상된 유지 관리 유연성:검사 및 정비를 위해 회로 차단기 트럭을 작동 위치에서 철수할 수 있습니다.

모듈식 기능 구성:동일한 프로젝트 내의 들어오는 피더, 나가는 피더, 버스 커플러 및 기타 회로에 대해 여러 패널을 구성할 수 있습니다.

대규모 유통 시스템에 대한 적합성:변전소, 산업 단지, 대규모 산업 시설을 위한 통합 배전 시스템으로 여러 개폐 장치 패널을 배열할 수 있습니다.

이러한 이유로 35kV 고전압 배전반 선택시 고려해야 할 사항정격전압, 정격전류, 단락차단용량, 단시간내전류, 피크내전류, 절연요구사항, 설치조건, 보호구성, 캐비닛 크기나 구매 가격만 비교하는 것이 아닙니다.

엔지니어링 구성 및 기술 지원

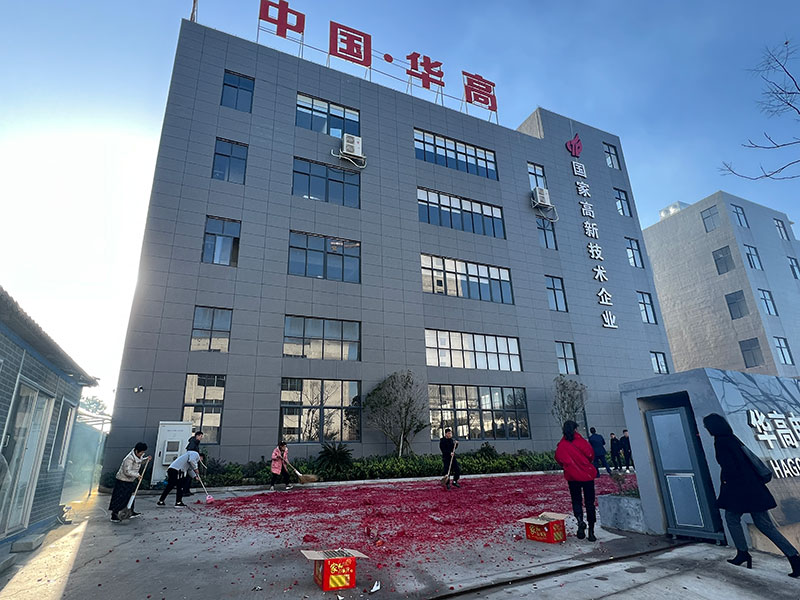

2008년 설립 이후,하고전기기술(주)송전 및 배전, 전력 전자, 신에너지 전기 장비 분야에 주력해 왔습니다. 와 함께18년 이상의 업계 경험과 34개 이상의 국내 특허 보유, 회사는 통합 R&D, 제조, 테스트 및 국제 서비스 시스템을 개발했습니다.

35kV 개폐기 프로젝트의 경우 당사의 엔지니어링 지원은 장비 제조 이상의 것을 포괄합니다. 고객의 기본 시스템 정보를 기반으로 당사 기술 팀은 다음을 지원할 수 있습니다.

시스템 매개변수 → 배전반 구성 → 1차 구성 → 2차 보호 → 패널 배치 → 설치 조건 → 공장 테스트 → 프로젝트 납품

제조 기지를 갖추고 있습니다Trumpf 레이저 절단기, AMADA CNC 벤딩 머신, 자동 펀칭 장비, 전기 테스트 장비, 캐비닛 제작, 구조 생산 및 제품 테스트를 지원합니다.

Hagoe Electric은 또한 ISO9001, ISO14001 및 ISO45001 관리 시스템에 따라 운영되며 CCC, CE, CB 및 RoHS를 포함한 제품 규정 준수 기능을 유지하여 다양한 시장의 프로젝트에 대한 지원 문서를 제공합니다.

FAQ

1. 35kV 고전압 배전반이란?

35kV 고전압 개폐 장치는 40.5kV, 50Hz 3상 AC 시스템용으로 설계된 장갑형 인출형 AC 금속 밀폐형 고전압 개폐 장치입니다. 주로 전력수신, 배전, 제어, 보호, 모니터링 등에 사용됩니다.

2. 35kV 배전반은 주로 어디에 사용되나요?

일반적인 응용 분야에는 발전소, 변전소, 대규모 산업 시설, 광산 작업 및 35kV급 전력 수신 및 배전이 필요한 기타 시설이 포함됩니다.

3. 인출형 배전반을 사용하는 이유는 무엇입니까?

인출형 설계는 회로 차단기 유지 관리, 테스트 및 교체를 용이하게 하는 동시에 대규모 배전 시스템에서 표준화된 장비 관리를 지원합니다.

4. KYN61-40.5 33kv 실내 vcb 개폐기 패널은 어떤 환경 조건을 지원합니까?

표준 작동 조건에는 지정된 습도 및 환경 조건과 함께 최대 2000m의 고도, -15°C ~ +40°C의 주변 온도 범위가 포함됩니다. 프로젝트 엔지니어링 중에 특수 환경을 확인해야 합니다.

5. 하고전기가 35kV 배전반 시스템을 맞춤 제작할 수 있나요?

예. 캐비닛 구성, 들어오고 나가는 피더 배열, 기본 전기 구성표, 보조 제어 및 보호 구성을 프로젝트 요구 사항에 맞출 수 있습니다.

6. 35kV 프로젝트에 어떤 문서를 제공할 수 있나요?

프로젝트 요구사항에 따라 Hagoe Electric은 기술 검토, 조달 및 프로젝트 승인을 위한 기술 문서, 인증 문서, 검사 보고서, 공장 문서 및 관련 엔지니어링 파일을 제공할 수 있습니다.
