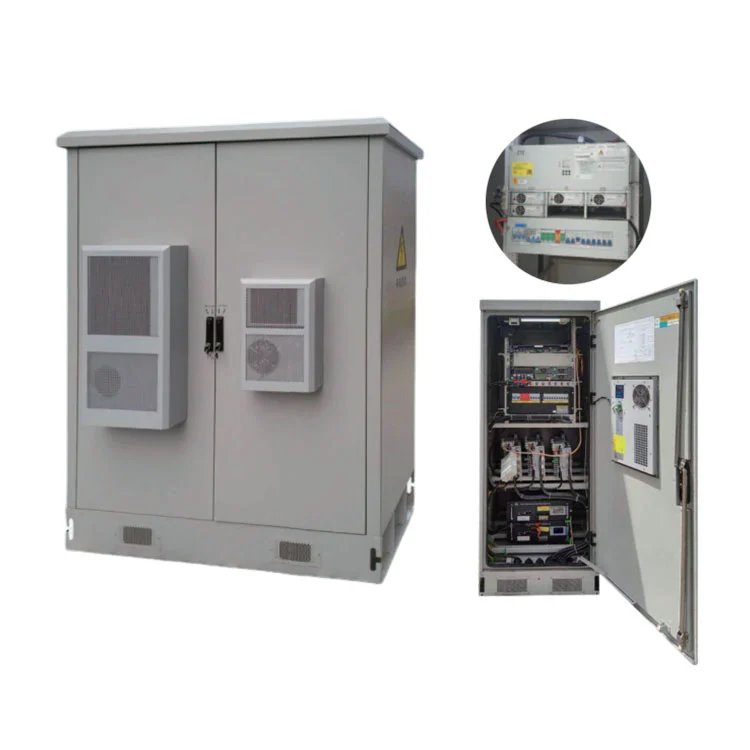

HAGOE H5GY 시리즈5G 실외 DC 전원 공급 장치 패널AC/DC 배전, 48V DC 전력 변환, 배터리 관리, 모니터링, 열 관리 및 서지 보호를 실외 캐비닛에 통합합니다. 와 함께200A 및 300A 구성, IP55 보호, TCP/IP 통신 및 원격 모니터링, 안정적인 DC 전원이 요구되는 5G 기지국, FTTx, 데이터 통신 및 액세스 장비용으로 설계되었습니다.
A 5G 실외 DC 전원 공급 장치 패널옥외에 설치되는 기존 DC 패널보다 더 뛰어납니다. 통신 전력 장비는 온도 변동, 습기, 먼지, 낙뢰 서지, 배터리 노후화, 제한된 설치 공간 및 원격 유지 관리 요구 사항을 처리하면서 안정적인 DC 출력을 유지해야 합니다.
그만큼HAGOE H5GY 시리즈AC/DC 분배, 정류기 전원, 배터리 관리, 모니터링, 열 관리 및 보호 기능을 하나의 실외 캐비닛 내에 결합하는 단일 캐비닛 통합 아키텍처를 따릅니다. 이 구성은 사이트 설치를 단순화하고 지속적인 작동을 지원하기 위한 것입니다.5G, 4G, FTTx그리고 다른 통신 장비.
HAGOE H5GY 시리즈— 5G/4G 통신 사이트를 위한 통합 실외 DC 전원 솔루션입니다.
AC/DC 분배, 정류기, 배터리 관리, 모니터링 및 열 관리를 하나의 IP55 캐비닛에 결합합니다.
H5GY 시리즈 기둥 장착형 48V DC 전원 공급 장치주위에 설계되었습니다.48V DC통신 장비에서 일반적으로 사용되는 전력 아키텍처. 시스템은 다음을 통합할 수 있습니다.H48S 시리즈필요한 구성에 따라 내장형 DC48V 전원 공급 장치, 모니터링 모듈, 정류기 모듈, AC/DC 분배 및 배터리 시스템이 포함됩니다.
통신 계약업체 및 시스템 통합업체의 경우 이는 모든 프로젝트를 고정된 구성으로 강제하는 대신 실제 부하 프로필을 중심으로 전원 캐비닛을 구성할 수 있음을 의미합니다.
장비실과 배터리실은 채택공기 덕트 격리 기술전력 전자 장치와 배터리의 작동 환경을 분리합니다. 이는 배터리실의 전원부에서 발생하는 열의 영향을 줄이는 데 도움이 됩니다.
시스템은 환경 모니터링 및 온도 제어 기능으로 구성될 수도 있습니다. 높은 주변 온도 또는 상당한 주야간 온도 변화에 노출된 프로젝트의 경우 열 관리는 배터리 및 시스템 신뢰성의 중요한 부분이 됩니다.
통합 모니터링 아키텍처는 다음과 같은 기능을 지원합니다.배터리 용량 계산, 온도 보상, 온라인 배터리 테스트, 자동 전압 조정 및 전류 제한.
이러한 기능을 통해 운영자는 현장 검사에만 의존하지 않고 DC 시스템 및 배터리의 작동 상태를 모니터링할 수 있습니다. 선택한 구성에 따라 배터리 관련 매개변수를 전체 모니터링 시스템에 통합할 수 있습니다.
시스템은수면 에너지 절약 기능시간에 따라 부하 조건이 변하는 통신 사이트의 경우. 통신 장비에 필요한 전원 공급을 유지하면서 불필요한 전력 소비를 줄이는 것이 목적입니다.
이는 많은 캐비닛이 지속적으로 작동하고 에너지 소비가 여러 위치에 걸쳐 누적되는 분산 통신 사이트와 특히 관련이 있습니다.
| 품목 | 기술적인 매개변수 | 필수 / 선택 |
|---|---|---|
| 정격 입력 전압 | AC 380V ±20% | — |
| 정격 주파수 | 50Hz ±10% | — |
| 정격 출력 전압 | DC 110V / DC 220V | — |
| 출력 전압 범위 | DC 90~130V / DC 180~260V | — |
| 충전 모듈 | HG-T, HG-Z, HG-F | 필수의 |
| 충전 모듈 전류 | 10A, 20A, 30A / 5A, 10A, 20A, 30A | 필수의 |
| 배터리 검사 모듈 | HG-X: 최대 4개 모듈(≤4) | 필수의 |
| 분기 절연 모듈 | HG-I: 최대 16개 모듈(≤16) | 선택 과목 |
| 인버터 모듈 | HG-N1K(1K, 2K, 3K, 5K) | 선택 과목 |
| 스위칭 값 모듈 | HG-K: 최대 16개 모듈(≤16) | 선택 과목 |
| 캐비닛 본체 크기 | 800 × 600 × 2260mm(또는 2360mm) | 비표준 및 사용자 정의 가능 |
| 배터리 모니터링 모듈 | 최대 32개 모듈(≤32) | 선택 과목 |
구성에는 프로젝트 요구 사항에 따라 모니터링 모듈, 정류기 모듈, AC/DC 배전, 건식 접점 및 랙 구조가 포함될 수 있습니다.
배포 섹션은 최대 지원 가능24P AC/DC 회로 차단기 설치 위치, 선택한 캐비닛 구성에 따라 특정 AC 및 DC 할당이 가능합니다.
모니터링 및 제어 아키텍처는 다음을 지원할 수 있습니다.6개 입력 및 6개 출력AC 전력 측정, 다중 사용자 전력 소비 감지, 다단계 전원 차단 제어 및 사용자 정의 가능한 할당 기능이 포함되어 있습니다.TCP/IP의사소통.
엔지니어링 노트:견적 전 최종 정류기 수량, 배터리 용량, 입/출력 구성 및 회로 차단기 배열을 프로젝트의 부하 계산, 백업 시간 요구 사항 및 통신 장비 구성과 비교하여 확인해야 합니다.
선택하기 전에5G 실외 DC 전원 공급 장치 패널, 조달 및 엔지니어링 팀은 다음 5가지 매개변수를 확인해야 합니다.
부하 용량:200A 또는 300A 구성을 선택하기 전에 총 연속 DC 부하와 예상되는 향후 확장을 결정하십시오.
백업 요구 사항:배터리 용량은 캐비닛 용량만으로 선택하기보다는 필요한 백업 시간, 실제 부하, 로컬 작동 조건을 토대로 계산해야 합니다.
배포 방식:필요한 AC/DC 회로 차단기 위치, 입력 및 출력 수, 여러 부하 그룹에 단계적 전원 차단이 필요한지 여부를 확인하세요.
통신 프로토콜:사이트 관리 플랫폼에 필요한지 확인TCP/IP, RS485, RS232또는 건식 접촉 경보 인터페이스.
환경 조건:캐비닛 열 관리 구성을 선택할 때는 주변 온도, 습도, 태양 노출, 설치 위치 및 유지 관리 조건을 고려해야 합니다.
이 프로젝트 기반 선택 방법은 소형 시스템과 불필요한 장비 용량을 모두 방지하는 데 도움이 됩니다.
표준 벽걸이형 또는 소형 DC 시스템의 경우 HAGOE는 영어 설치 문서와 원격 기술 지침을 제공합니다.
중형 DC 패널 및 전체 전기 캐비닛의 경우 엔지니어는 프로젝트 배열에 따라 설치 및 시운전 지원을 제공할 수 있습니다. 대규모 변전소, 태양광 발전 또는 EPC 프로젝트의 경우 HAGOE는 전용 설치 및 시운전 계획을 준비하고 전체 건설 일정에 따라 장비 시운전을 조정할 수 있습니다.
설치 지원에는 다음이 포함됩니다.운영 교육, 시운전 안내 및 원격 문제 해결, 고객의 유지보수 팀이 일상적인 작업에 익숙해지도록 돕습니다.
그만큼H5GY 시리즈 실외 통신 전원 캐비닛/IOPU장비의 안정성이 요구되는 셀룰러 통신 사이트의 실외 DC 전원 플랫폼으로 사용할 수 있습니다.48V DC전원 및 배터리 백업.
분산형 광섬유 액세스 및 통신 노드의 경우 통합 캐비닛 설계를 통해 소형 실외 설치 내에서 전력 변환, 배터리 백업, 모니터링 및 분배를 결합할 수 있습니다.
시스템은 중앙집중화가 필요한 통신 및 액세스 장비를 지원할 수 있습니다.48V DC원격 모니터링 및 경보 인터페이스를 갖춘 전원.
IP55보호, 환경 모니터링, 배터리 관리 및 도난 방지 옵션을 통해 시스템은 정기적인 수동 검사가 제한된 현장에 적합합니다.
5G로 업그레이드되는 기존 3G/4G 사이트의 경우 새로운 부하 요구 사항, 분배 배열 및 배터리 백업 요구 사항에 따라 시스템을 구성할 수 있습니다.
HAGOE는 이후 전기 장비 제조에 종사해 왔습니다.2008, DC 전원 시스템 및 UPS/EPS에서 배전, 자동화 제어 및 신에너지 전기 장비에 이르기까지 제품 범위가 확장됩니다. 이를 통해 하나의 엔지니어링 팀을 통해 통신 프로젝트를 관련 전기 시스템과 조정할 수 있습니다.
회사는 자체 생산 기지를 운영하고 통합합니다.R&D, 엔지니어링, 제조, 테스트 및 수출 서비스. 표준 제품은 맞춤형 캐비닛 크기, 분배 배열, 통신 인터페이스 및 모니터링 구성과 함께 제공될 수 있습니다.

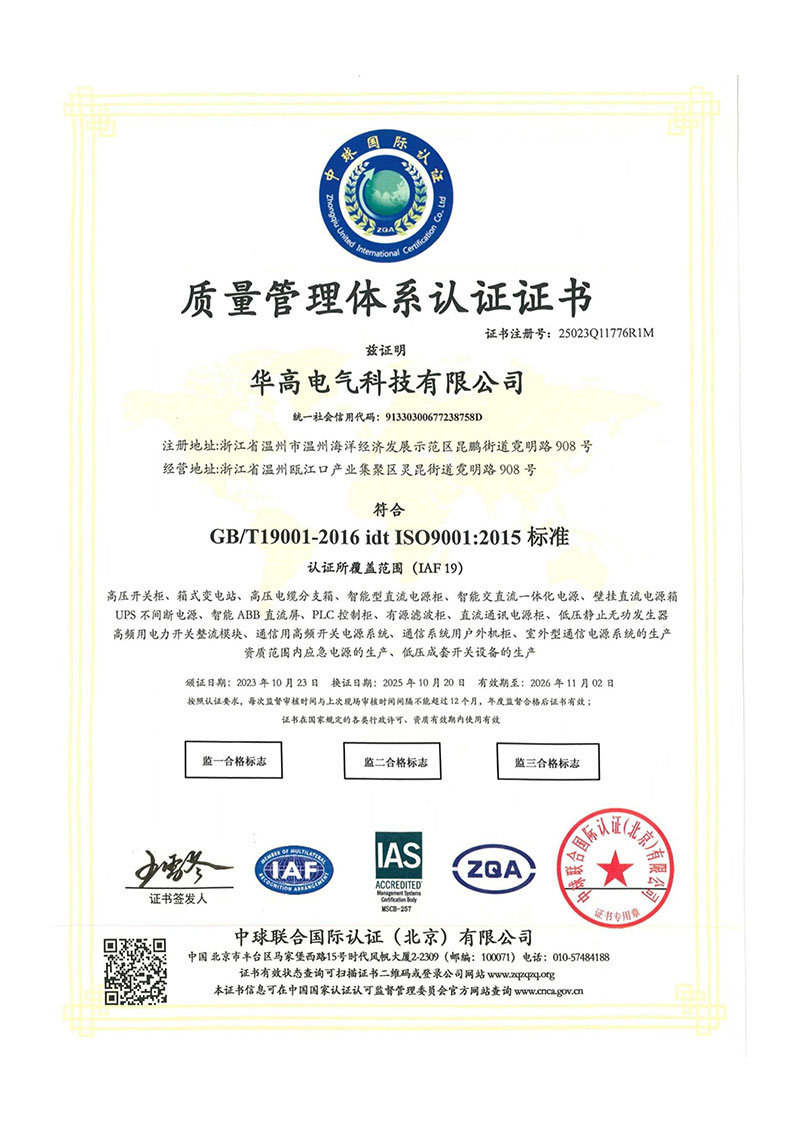

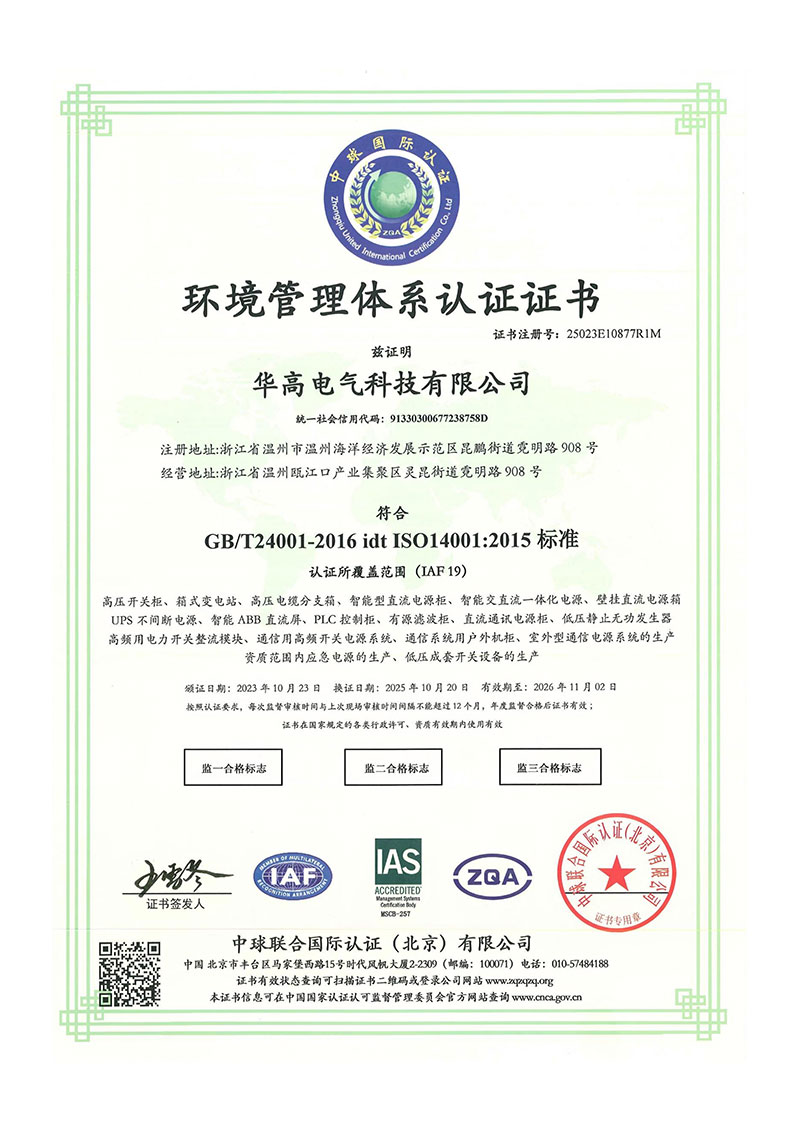

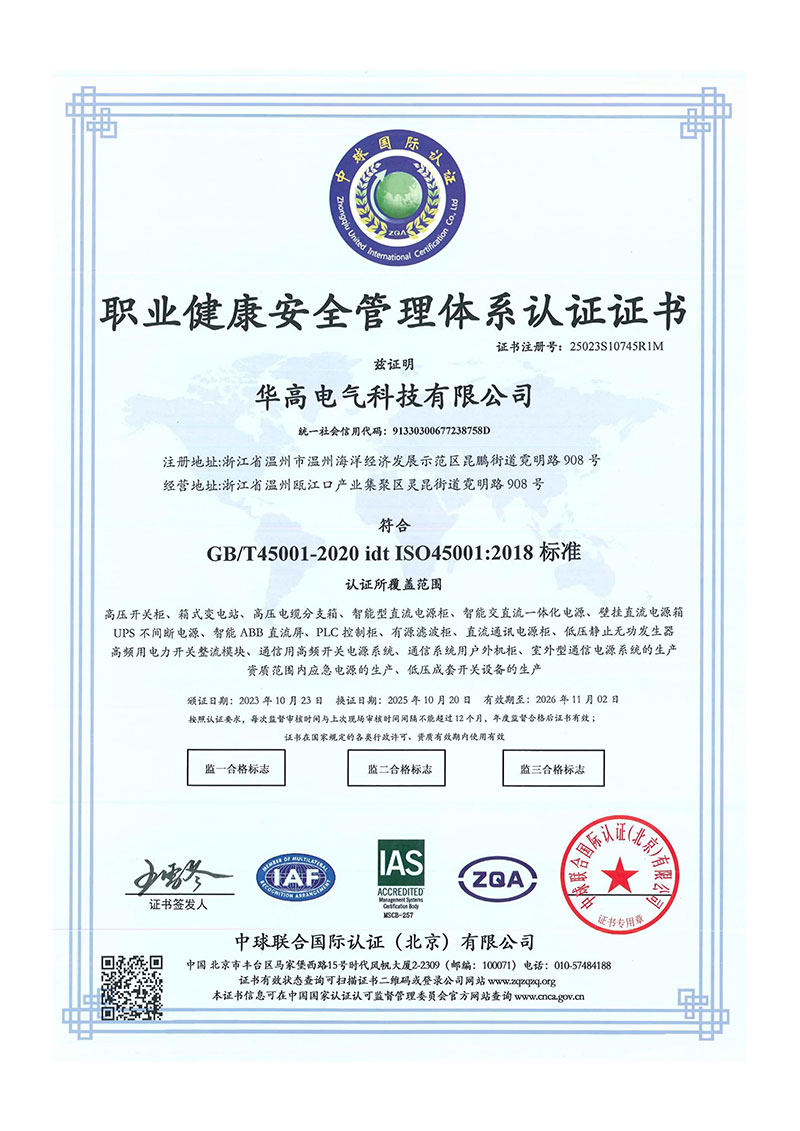

HAGOE가 획득했습니다34개 이상의 국내 특허다음을 포함한 인증 및 관리 시스템을 유지합니다.ISO9001, ISO14001, ISO45001, CCC, CE, CB 및 RoHS, 해당 제품 및 인증 범위에 따라.
국제 조달의 경우 기술 문서에는 제품 설명서, 전기 도면, 검사 보고서, 인증 문서, 포장 목록 및 설치 지침이 포함될 수 있습니다.
통신 EPC 계약자, 유통업체 및 시스템 통합업체를 위해 HAGOE는 기술 선택, 맞춤형 솔루션 설계, 견적 지원, 생산 추적, 검사 문서화, 물류 조정 및 원격 시운전 지원을 제공합니다.
표준 선택 및 기본 배전 계획의 경우 엔지니어링 팀은 일반적으로 다음 기간 내에 예비 구성 및 견적을 제공할 수 있습니다.영업일 기준 1일. 보다 복잡한 맞춤형 프로젝트는 기술 범위에 따라 평가됩니다.
하고에전기기술주식회사에 설립되었습니다2008중국 저장성 원저우에서 배전, 전력 전자, 신에너지 및 지능형 전력 시스템을 다루는 제조 및 엔지니어링 역량을 보유하고 있습니다.
실외 통신 전력 시스템의 경우 생산에는 캐비닛 제작, 전기 조립, 모니터링 시스템 통합, 시스템 시운전 및 최종 검사가 포함됩니다. 생산 기지는 다음과 같습니다.TRUMPF 레이저 절단기, AMADA CNC 벤딩 머신, 자동화된 터릿 펀칭 장비, SMT 생산 라인 및 지능형 노화 테스트 시스템과 EMC, IP 보호 및 환경 테스트용 장비가 함께 제공됩니다.
회사는 다음과 같이 운영됩니다.ISO9001, ISO14001 및 ISO45001해당 GB 및 IEC 요구 사항에 따라 관리 시스템을 관리하고 제품을 개발합니다. 프로젝트별 검사 보고서, 인증서 및 기술 문서는 고객 요구 사항에 따라 제공될 수 있습니다.
그만큼H5GY 시리즈 실외 통합 DC 전원 시스템프로젝트별 구성이 필요한 통신 사업자, EPC 계약자, 유통업체 및 시스템 통합업체에 맞게 조정할 수 있습니다.
사용자 정의가 가능합니다캐비닛 구조, 외관, 로고, 포장, 유통 배열, 모니터링 인터페이스, 통신 구성 및 선택된 전기 구성 요소. HAGOE는 또한 국제 고객을 위한 OEM/ODM 서비스를 제공하며 제공된 장비와 함께 맞춤형 기술 문서를 조정할 수 있습니다.
예. 그만큼H5GY 시리즈5G 실외 DC 전원 공급 장치 패널은 다음을 포함한 실외 통신 전원 애플리케이션을 위해 특별히 설계되었습니다.5G, 4G, FTTx, 데이터 통신 및 액세스 장비. 그만큼48V DC아키텍처, 배터리 통합, 모니터링 및 실외 캐비닛 보호를 통해 통신 사이트 전력 인프라에 적합합니다.
제공된 H5GY/H48S 구성 정보에는 다음이 포함됩니다.200A 및 300A시스템 구성. 최종 용량은 실제 DC 부하, 확장 요구 사항 및 배터리 백업 설계에 따라 선택해야 합니다.
시스템 아키텍처는 배터리 구획과 배터리 관리 기능을 지원합니다. 실제 배터리 유형, 용량 및 수량은 필요한 백업 시간 및 프로젝트 부하 계산에 따라 확인되어야 합니다.
예. 선택한 구성에 따라 통신 인터페이스에는 다음이 포함됩니다.TCP/IP, RS485, RS232그리고 건조한 접촉. 프로젝트의 원격 관리 플랫폼에 대한 모니터링 기능을 구성할 수 있습니다.
예. 제품 구성은 다음을 지원합니다.AC, DC 및 신호 낙뢰 보호, 프로젝트 구성에 따라 B+C 서지 보호 기능을 사용할 수 있습니다.
예. 하고에가 제공하는OEM/ODM캐비닛 구조, 전기 구성, 모니터링 인터페이스, 브랜딩, 패키징 및 관련 기술 문서를 다루는 엔지니어링 사용자 정의.
제공된 구성은 다음을 지정합니다.IP55옥외 장을 위한 보호.
예. HAGOE는 영어 설치 매뉴얼, 원격 기술 안내 및 시운전 지원을 제공합니다. 프로젝트 범위에 따라 규모가 크거나 복잡한 프로젝트에 대한 현장 지원도 마련될 수 있습니다.
주문 및 프로젝트 요구사항에 따라 HAGOE는 프로젝트 납품에 필요한 제품 매뉴얼, 전기 도면, 검사 보고서, 인증 문서, 포장 목록 및 기타 기술 문서를 제공할 수 있습니다.
예. HAGOE는 보편적인 필수 MOQ를 부과하지 않습니다.1개 단위표준 제품의 경우 주문할 수 있으며, 맞춤형 프로젝트는 필수 구성에 따라 평가됩니다.
하고에는제조업체중국 저장성 원저우에 본사를 두고 설립2008. 이 회사는 R&D, 제조, 테스트, 판매 및 수출 서비스를 통합하고 자체 생산 시설을 운영합니다.
표준 재고 제품의 경우 최대한 빨리 배송을 준비할 수 있습니다.영업일 기준 3일결제 후, 재고 상황에 따라 달라질 수 있습니다. 표준 배치 주문에는 일반적으로 다음이 필요합니다.영업일 기준 7~10일, 맞춤형 주문에는 일반적으로영업일 기준 15~30일, 구성 및 프로젝트 복잡성에 따라 다릅니다.
