HAGOE GZDW DC 전원 공급 장치 패널110V/220V 출력, 모듈형 충전 및 지능형 모니터링을 통해 변전소, 발전소 및 산업 시스템에 안정적인 DC 보조 전원을 제공합니다.
HAGOE GZDW DC 전원 공급 장치 패널변전소, 발전소, 산업 시설 및 중요 전기 인프라를 위해 설계된 통합 DC 보조 전원 시스템입니다. 개발자:하고에전기기술주식회사, 는 에 설립된 전원장치 제조업체입니다.2008,GZDW 시리즈AC/DC 변환, 배터리 충전 관리, DC 분배, 절연 모니터링 및 지능형 시스템 감독을 하나의 캐비닛에 결합합니다.
단순한 DC 충전기 캐비닛과 달리GZDW 시스템완전한 DC 작동 전원 솔루션으로 설계되었습니다. 지속적인 전력 가용성이 필요한 계전기 보호, 개폐기 작동, 자동화 장비, 통신 시스템 및 기타 보조 회로에 안정적인 DC 전력을 제공합니다.
시스템은 다음을 포함한 다양한 배터리 구성을 지원합니다.

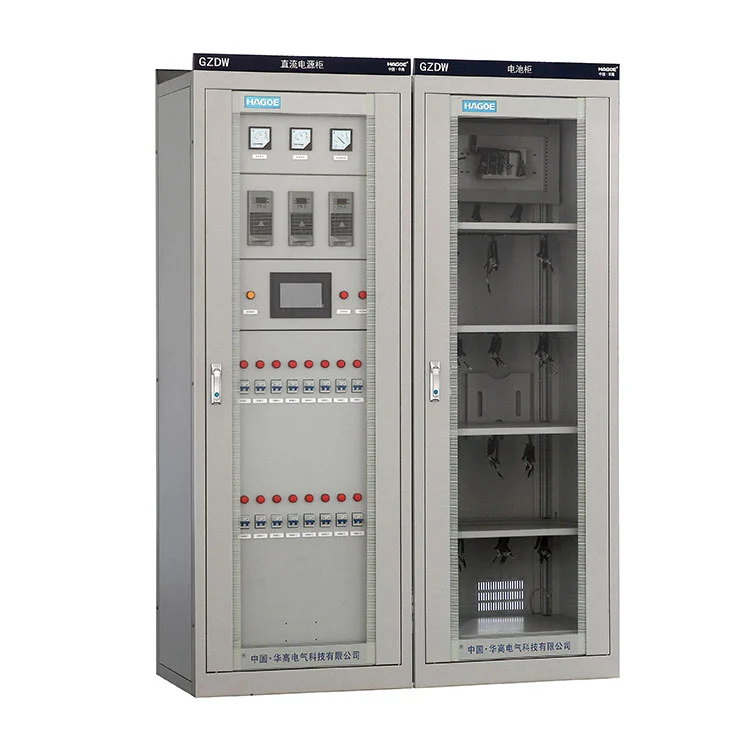

GZDW 납산 DC 전원 공급 장치 패널

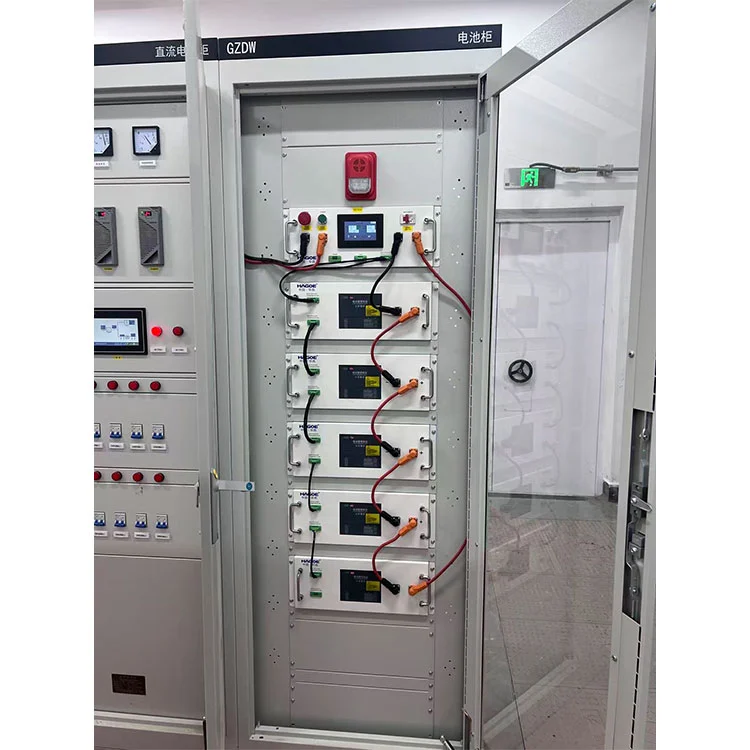

GZDW 리튬 DC 전원 공급 장치 패널

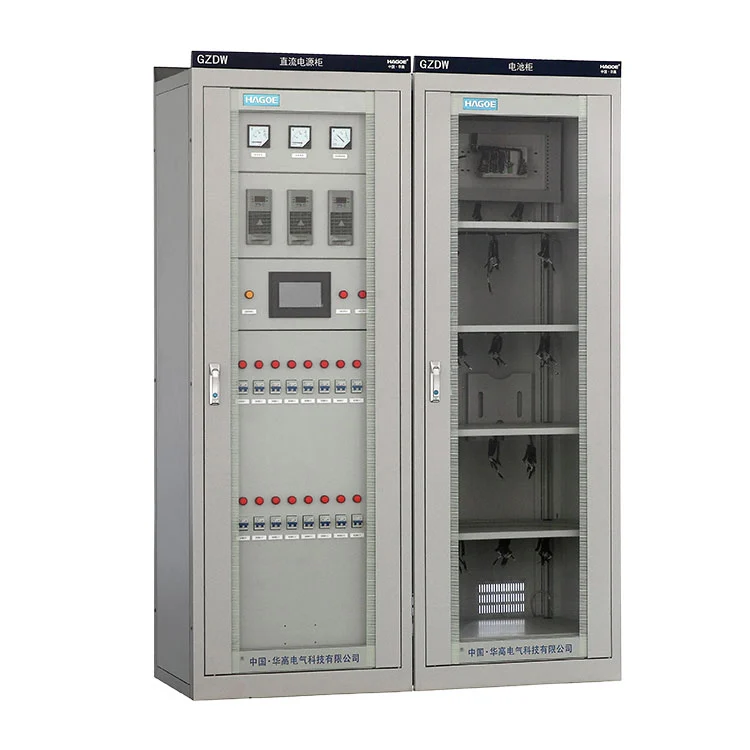

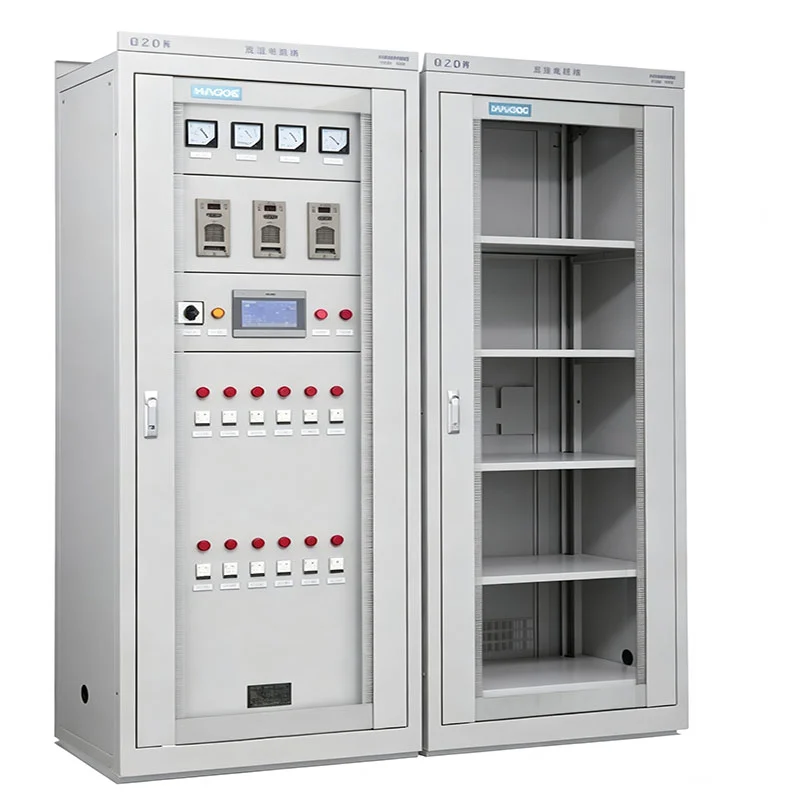

GZDW Ni-Cd DC 전원 공급 장치 패널
다음과 같이 구성할 수도 있습니다.48V DC 충전기 캐비닛, 110V DC 충전기 캐비닛그리고220V DC 충전기 캐비닛다양한 애플리케이션의 전압 요구 사항에 따라.
모듈식 충전 장치, 지능형 모니터링 및 다양한 통신 옵션을 갖춘GZDW 시리즈국내외 EPC 프로젝트에 유연한 DC 전력 플랫폼을 제공합니다.
현대 변전소 및 산업용 전기 시스템에서 DC 전력 신뢰성은 보호 계전기, 차단기 및 자동화 장비의 작동에 직접적인 영향을 미칩니다.
그만큼GZDW DC 전원 공급 장치 패널다음 기능 섹션을 통합합니다.
AC 입력 및 정류
시스템이 변환됩니다.AC380V고효율 충전 모듈을 통해 안정적인 DC 출력으로 전원을 입력합니다. 여러 충전 모듈을 병렬로 작동하여 중복성과 유지 관리 유연성을 향상할 수 있습니다.
배터리 충전 및 관리
이 시스템은 부동 충전, 균등 충전 및 배터리 관리 기능을 지원합니다. 납산, 리튬 및 Ni-Cd 배터리를 포함하여 프로젝트 요구 사항에 따라 다양한 배터리 유형을 선택할 수 있습니다.
DC 배급
DC 출력은 보호 및 모니터링 기능을 갖춘 독립적인 피더 회로를 통해 분배되어 보조 장비에 안정적인 전력을 제공합니다.
시스템 감독
지능형 모니터링 장치는 작동 조건, 경보 및 기록 이벤트를 지속적으로 기록하여 운영자가 시스템 상태 및 유지 관리 요구 사항을 식별하는 데 도움을 줍니다.
그만큼HG-E5(7인치) 및HG-E6(10.4인치) 모니터링 시스템은 전통적인 키 작동식 DC 시스템에서 지능형 산업용 터치 제어 플랫폼으로의 HAGOE의 발전을 나타냅니다.
모니터링 시스템은 다양한 DC 시스템 아키텍처를 지원합니다.
단일 충전기가 있는 단일 배터리, 이중 충전기가 있는 단일 배터리, 단일 충전기가 있는 이중 배터리, 이중 충전기가 있는 이중 배터리
산업용 등급 컬러 터치 스크린은 작동, 매개변수 설정 및 오류 분석을 위한 보다 명확한 인터페이스를 제공합니다.
주요 모니터링 기능은 다음과 같습니다.
충전모듈 모니터링, 배터리 점검, 분기절연 모니터링, 스위치 상태 모니터링, 이력기록, 통신관리
시스템은 저장할 수 있습니다500,000개 이상의 과거 오류 및 작동 기록, 유지 관리 분석을 위한 귀중한 데이터 지원을 제공합니다.
사용 가능한 통신 인터페이스:
RS232
RS485
RJ45 이더넷
선택적 통신 프로토콜은 다음과 같습니다.
모드버스
IEC61850
CDT
다양한 DC 전원 공급 장치 요구 사항 지원
그만큼GZDW 시리즈애플리케이션 요구 사항에 따라 다양한 배터리 기술로 구성할 수 있습니다.
그만큼GZDW 납산 DC 전원 공급 장치 패널성숙한 기술, 안정적인 성능 및 비용 이점으로 인해 기존 변전소 및 산업용 애플리케이션에 널리 사용되는 구성으로 남아 있습니다.
그만큼GZDW 리튬 DC 전원 공급 장치 패널더 높은 에너지 밀도, 유지 관리 요구 사항 감소 및 컴팩트한 설치 공간이 필요한 프로젝트에 적합합니다.
배터리 관리 시스템(BMS) 통합은 프로젝트 사양에 따라 고려될 수 있습니다.
그만큼GZDW Ni-Cd DC 전원 공급 장치 패널넓은 온도 내성과 긴 서비스 수명이 중요한 요소인 까다로운 환경에 적용될 수 있습니다.
HAGOE는 전압 수준, 설치 환경, 작동 조건 및 유지 관리 요구 사항을 기반으로 적절한 배터리 구성을 권장할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 정격 입력 전압 | AC 380V ±20% |
| 정격 주파수 | 50Hz±10% |
| 정격 출력 전압 | DC 110V / DC 220V |
| 출력 전압 범위 | DC 90~130V / DC 180~260V |
| 충전 모듈 | HG-T, HG-Z, HG-F |
| 충전 모듈 전류 | 10A, 20A, 30A; 5A, 10A, 20A, 30A모듈에 따라 |
| 배터리 검사 모듈 | HG-X, 최대 4개 모듈 |
| 분기 절연 모니터링 | HG-J, 최대 16개 모듈 |
| 인버터 모듈 | HG-N1K, 1K / 2K / 3K / 5K |
| 스위칭 값 모듈 | HG-K, 최대 16개 모듈 |
| 모니터링 디스플레이 | HG-E57인치 /HG-E610.4인치 |
| 통신 인터페이스 | RS232 / RS485 / RJ45 |
| 통신 프로토콜 | 모드버스, IEC61850, CDT선택 과목 |
| 역사적 기록 | 500,000 이상고장 및 작동 기록 |
| 캐비닛 크기 | 800 × 600 × 2260mm / 2360mm |
| 캐비닛 구성 | 요청 시 비표준 치수 제공 가능 |
프로젝트별 구성의 경우 최종 충전 용량, 배터리 용량, 피더 회로 수 및 모니터링 모듈은 공칭 캐비닛 사양에서만 선택하기보다는 DC 부하 목록 및 시스템 설계를 통해 결정해야 합니다.

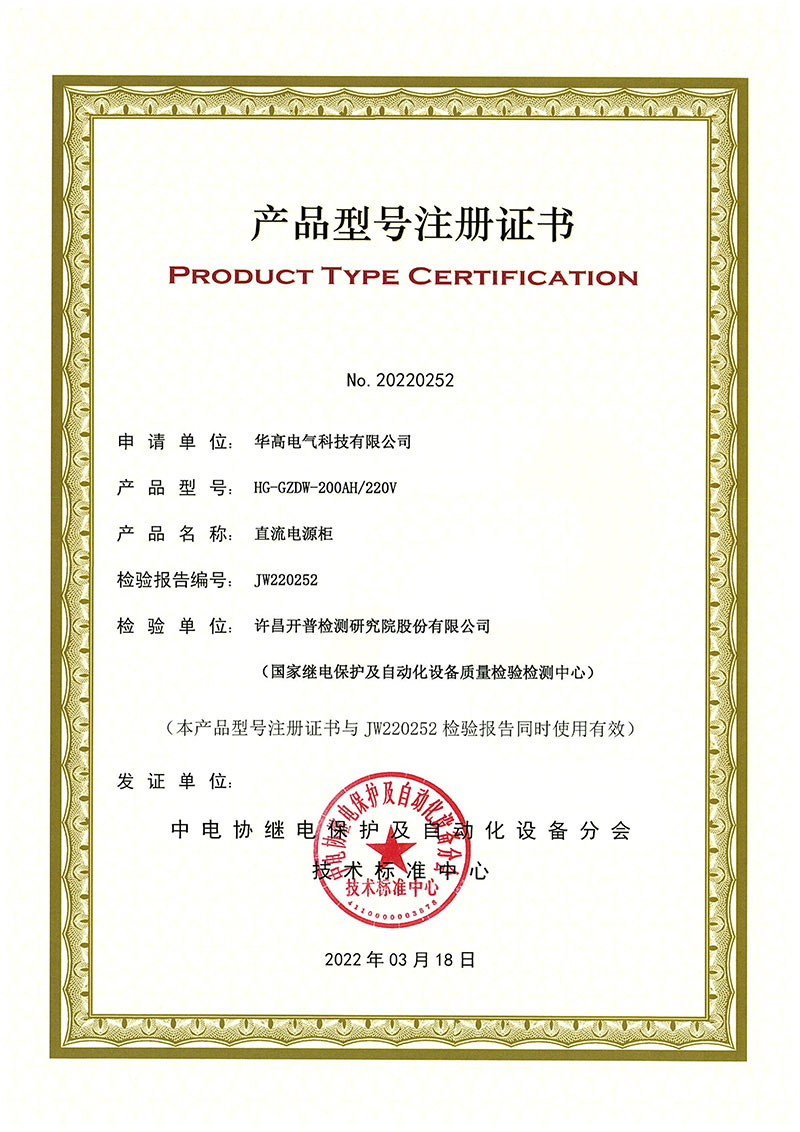

그만큼HG-GZDW-200AH/220V DC 전원 공급 장치 패널유형 테스트를 거쳤습니다.Xuchang Kaipu Testing and Research Institute Co., Ltd.테스트 샘플은 다음과 같이 확인되었습니다.AC380V / DC220V / 40A, 테스트를 위해 하나의 단위가 제출되었습니다.
테스트는 에서 실시되었습니다.2022년 3월 9일~3월 14일, 보고서 번호 아래JW220252. 테스트는 다음과 같이 분류되었습니다.유형 테스트, 테스트 기준에는 다음이 포함됩니다.DL/T 459-2017, 전력 DC 전원 공급 장치, 함께GB/T 17626.18-2016감쇠 진동파 내성 테스트용.
보고서 결론에 따르면 테스트 항목은해당 테스트 표준의 요구 사항을 충족했습니다..
| 목 | 테스트 보고서 정보 |
|---|---|
| 제품 | DC 전원 공급 장치 패널 |
| 모델 | HG-GZDW-200AH/220V |
| 샘플 사양 | AC380V / DC220V / 40A |
| 샘플 수량 | 1개 단위 |
| 신고번호 | JW220252 |
| 테스트 유형 | 유형 테스트 |
| 시험기간 | 2022년 3월 9~14일 |
| 테스트 표준 | DL/T 459-2017 |
| EMC 테스트 기반 | GB/T 17626.18-2016 |
| 테스트 연구소 | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| 테스트 결론 | 테스트된 항목이 해당 요구 사항을 충족했습니다. |
이 보고서는 다음을 제공합니다.모델별 테스트 증거HG-GZDW-200AH/220V 구성용이며 기술 평가 및 프로젝트 조달 중에 참조할 수 있습니다. 테스트 보고서는 현재 제품 구성 및 프로젝트별 기술 요구 사항과 함께 고려해야 합니다.
테스트 보고서 요약
HG-GZDW-200AH/220V DC 전원 공급 장치 패널은 2022년 3월 Xuchang Kaipu Testing and Research Institute Co., Ltd.에서 유형 테스트를 통과했습니다. 테스트된 모든 항목은 DL/T 459-2017 및 GB/T 17626.18-2016의 요구 사항을 충족했습니다.
보고서 번호 JW220252는 기술 참조 및 프로젝트 조달 문서로 제공됩니다.
HAGOE의 DC 전력 장비 제조 경험을 바탕으로 구축
하고에전기기술주식회사에 설립되었습니다2008중국 원저우에서 DC 전원 공급 장치 캐비닛, AC/DC 통합 전원 시스템, UPS 시스템, 스위치기어, 변전소 및 저전압 전기 어셈블리를 다루는 제조 경험을 보유하고 있습니다.
GZDW 프로젝트의 경우 제조에는 캐비닛 조립 이상의 작업이 포함됩니다. 충전 모듈, 모니터링 구성 요소, 보호 장치, 내부 배선 및 DC 배전 섹션은 하나의 조정 시스템으로 작동해야 합니다.
생산 품질 관리는 다음을 포함한 주요 단계를 다룹니다.

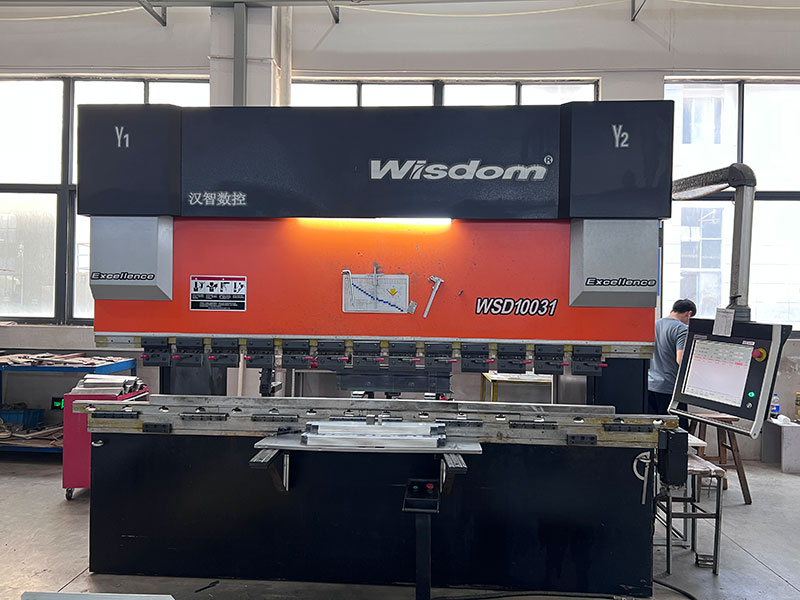

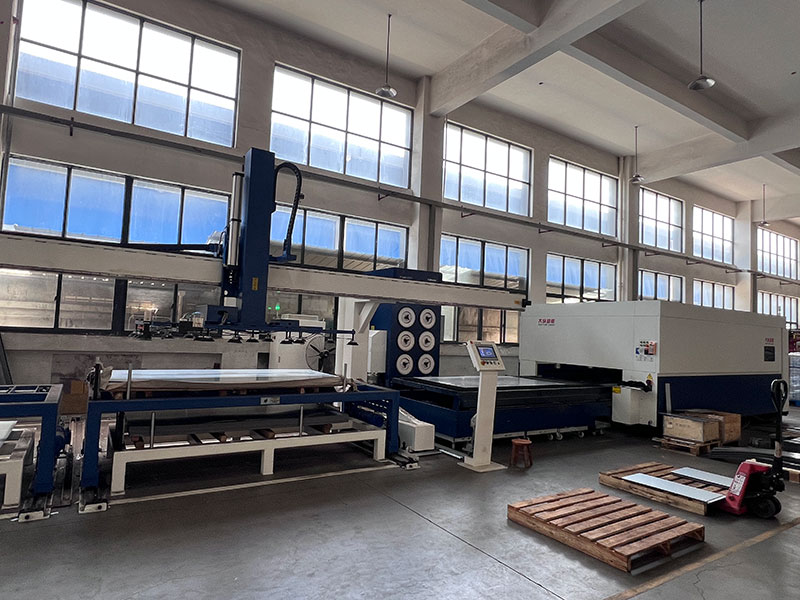

캐비닛 제작 및 마감— 승인된 캐비닛 도면에 따라 판금 가공, 인클로저 조립 및 표면 처리가 완료됩니다.
전기 조립— 버스바, 충전 모듈, 모니터링 장치, 보호 부품 및 단자는 승인된 전기 구성에 따라 설치됩니다.
배선 확인— 테스트 전에 승인된 도면을 기준으로 내부 배선, 단자 식별 및 회로 연결을 확인합니다.
기능검사— 충전 기능, 모니터링 인터페이스, 경보 신호, 통신 인터페이스 및 관련 스위칭 기능은 프로젝트 요구 사항에 따라 검증됩니다.
HAGOE는 아래에서 운영됩니다ISO 9001:2015, ISO 14001:2015그리고ISO 45001:2018인증된 관리 시스템. 인증된 제조 범위에는 DC 전원 공급 장치 캐비닛 및 기타 전력 장비가 포함되며 프로젝트 생산을 위한 문서화된 품질 관리 기반을 제공합니다.
그만큼GZDW 시리즈보호, 제어 및 보조 장비를 위해 DC 전원을 계속 사용해야 하는 응용 분야에 주로 사용됩니다.
이 시스템은 계전기 보호, 회로 차단기 작동, 자동화 장비, 신호 및 기타 보조 시스템에 DC 작동 전원을 제공할 수 있습니다.110V 및 220V DC구성에는 공통 변전소 DC 전압 요구 사항이 포함됩니다.
공장, 광산, 야금 시설, 화학 공장 및 기타 산업 현장에서 사용할 수 있습니다.GZDW 시스템제어 및 보호 회로를 위한 전용 DC 공급 장치입니다.
철도 운송 및 기타 인프라 프로젝트에는 제어, 신호 및 통신 관련 장비를 위한 중앙 집중식 DC 전원이 필요할 수 있습니다. 모듈형 모니터링 아키텍처를 통해 프로젝트 요구 사항에 따라 시스템을 구성할 수 있습니다.
저전압 DC 시스템을 사용하는 애플리케이션의 경우 HAGOE는 다음과 같은 해당 구성을 개발할 수 있습니다.48V DC 충전기 캐비닛, 필요한 배터리 및 충전 사양에 따라 달라질 수 있습니다.
최종 애플리케이션 구성은 DC 부하, 배터리 자율성 요구 사항, 충전 용량 및 프로젝트 보호 체계에 따라 달라집니다.
GZDW 공급업체를 선택하는 것은 올바른 전압 라벨이 붙은 캐비닛을 얻는 것만이 아닙니다. 엔지니어링된 DC 전력 시스템의 경우 공급업체는 충전기, 배터리, DC 배전, 모니터링 및 현장 애플리케이션 간의 관계를 이해해야 합니다.
HAGOE는 거의 20년 동안 전원 공급 장치와 전기 장비를 제조해 왔으며 제품 범위는 DC 전원 시스템 및 관련 전기 장비를 포괄합니다.
그만큼GZDW 플랫폼프로젝트 요구 사항에 따라 납산, 리튬 또는 Ni-Cd 배터리 시스템용으로 구성할 수 있습니다.
충전 모듈, 배터리 용량, 공급 회로, 모니터링 모듈, 통신 인터페이스 및 캐비닛 크기는 고객의 전기 설계에 따라 지정할 수 있습니다.
그만큼HG-E5그리고HG-E6모니터링 시스템은 시스템 감독, 기록 기록 및 통신을 위한 통합 인터페이스를 제공합니다.
HAGOE는 고객 SLD, 로드 목록 및 기술 사양을 바탕으로 프로젝트 조달을 위한 맞춤형 구성 및 문서를 준비할 수 있습니다.
HAGOE는 아래에서 운영됩니다ISO 9001, ISO 14001그리고ISO 45001인증된 관리 시스템, 통제된 제조 및 문서화된 품질 절차를 지원합니다.
하고에전기기술주식회사
2008년에 설립된 HAGOE는 DC 전원 공급 시스템, 저전압 개폐 장치 및 관련 전기 장비 전문 제조업체입니다. ISO 9001, ISO 14001 및 ISO 45001 인증 관리 시스템을 통해 HAGOE는 전 세계적으로 변전소, 산업 시설 및 인프라 프로젝트를 위한 안정적인 전력 솔루션을 제공합니다.
그만큼GZDW 플랫폼에 대해 구성할 수 있습니다.납산, 리튬 및 Ni-Cd배터리 시스템. 배터리 선택은 DC 부하, 필요한 백업 시간, 주변 온도, 유지 관리 조건 및 프로젝트 사양을 고려해야 합니다.
예. HAGOE는 다양한 DC 시스템 요구 사항에 대한 구성을 제공할 수 있습니다. 제공된 데이터는 구체적으로 다룹니다.DC110V 및 DC220V, 하는 동안48V DC 충전기 캐비닛필요한 충전 및 배터리 사양에 따라 설계할 수 있습니다.
충전기 캐비닛은 주로 AC/DC 변환 및 배터리 충전에 중점을 둡니다. 그만큼GZDW충전 모듈, 배터리, DC 배전, 절연 모니터링, 배터리 검사, 경보 및 시스템 통신을 결합할 수 있는 통합 DC 전원 시스템입니다.
예. 충전 용량, 배터리 구성, 피더 회로, 모니터링 모듈, 통신 기능 및 캐비닛 크기는 프로젝트에 따라 구성할 수 있습니다.SLD, 로드 목록 및 기술 요구 사항.
선택한 구성에 따라 모니터링 시스템은 충전 모듈, 배터리 상태, 분기 절연, 스위칭 신호, 경보 및 작동 기록을 감독할 수 있습니다. 또한 다음을 통해 외부 시스템과 통신할 수도 있습니다.RS232, RS485 또는 RJ45인터페이스.
예.모드버스, IEC61850 및 CDT통신 프로토콜 옵션으로 사용할 수 있습니다. 실제 인터페이스와 프로토콜은 고객의 SCADA 또는 자동화 시스템 요구 사항에 따라 확인되어야 합니다.
충전 용량은 DC 부하, 배터리 용량, 충전 시간 요구 사항 및 시스템 이중화에 따라 결정되어야 합니다. HAGOE는 프로젝트의 DC 부하 데이터를 검토한 후 적절한 충전 모듈 수량과 정격 전류를 추천할 수 있습니다.
엔지니어링 견적의 경우 가장 유용한 정보는 다음과 같습니다.DC 시스템 전압, 부하 목록, 배터리 유형 및 용량, 필요한 백업 시간, DC 피더 수, 모니터링 요구 사항 및 통신 프로토콜. 안SLD또는 가능한 경우 기술 사양이 바람직합니다.
