하고에 XL-21AC 패널 박스는 산업, 상업 및 인프라 애플리케이션용으로 설계된 저전압 AC 배전 솔루션입니다. 냉간 압연 강철 인클로저, 구리 버스바 및 모듈식 구성 요소를 갖춘 이 제품은 EPC 프로젝트, 공장, 통신국 및 재생 에너지 시스템에 맞게 맞춤화할 수 있습니다.

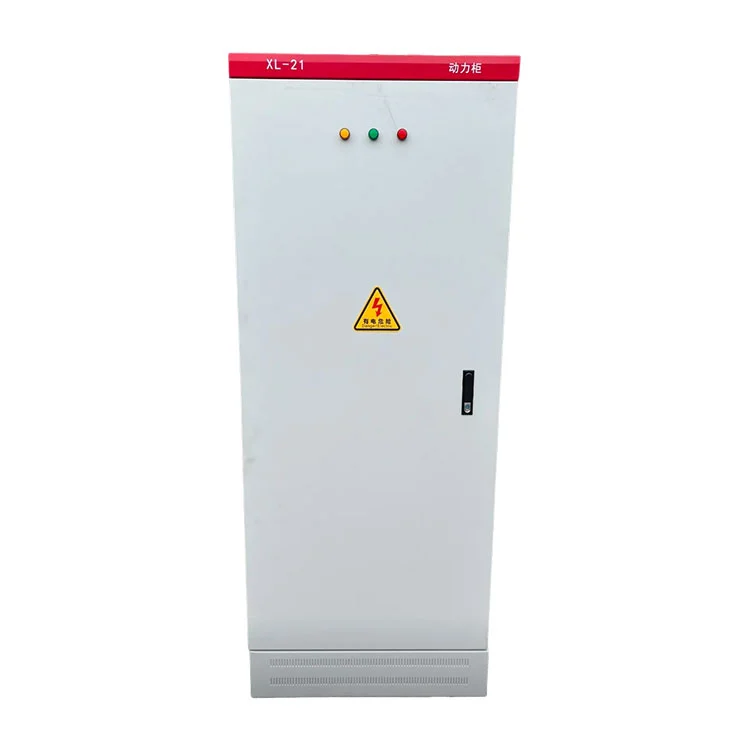

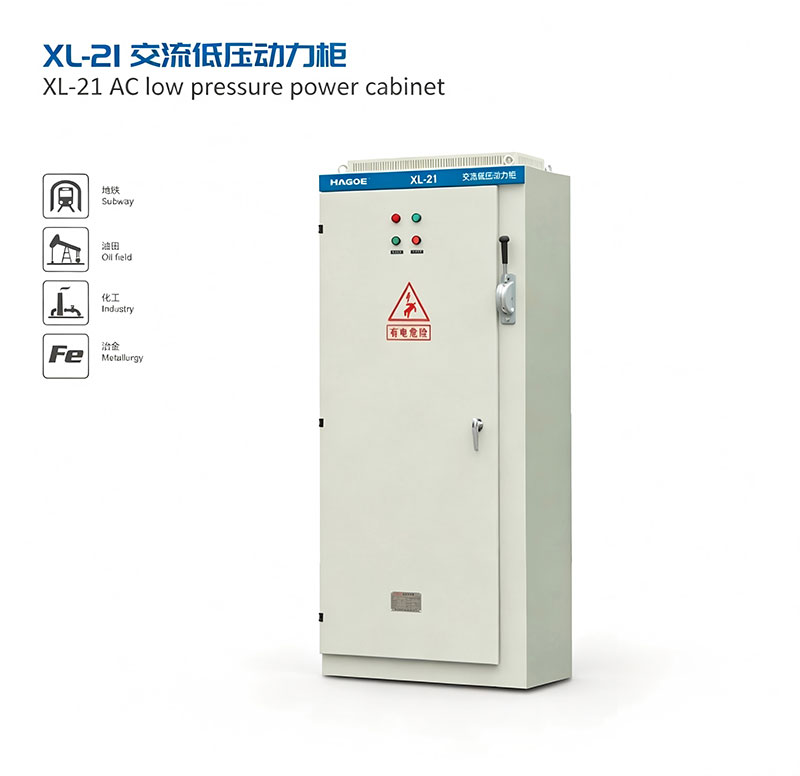

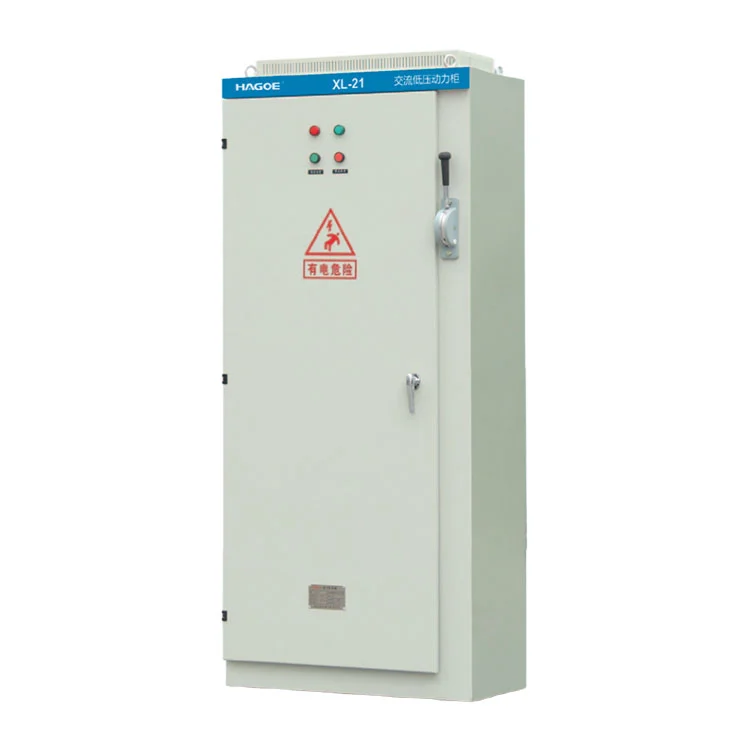

그만큼하고에 XL-21AC 패널 박스(AC Panel Box)는 공장, 상업용 건물, 통신 시설, 재생 에너지 시스템 및 보조 전력 애플리케이션의 지역 및 단말 배전용으로 설계된 고정형 저전압 AC 배전반입니다.

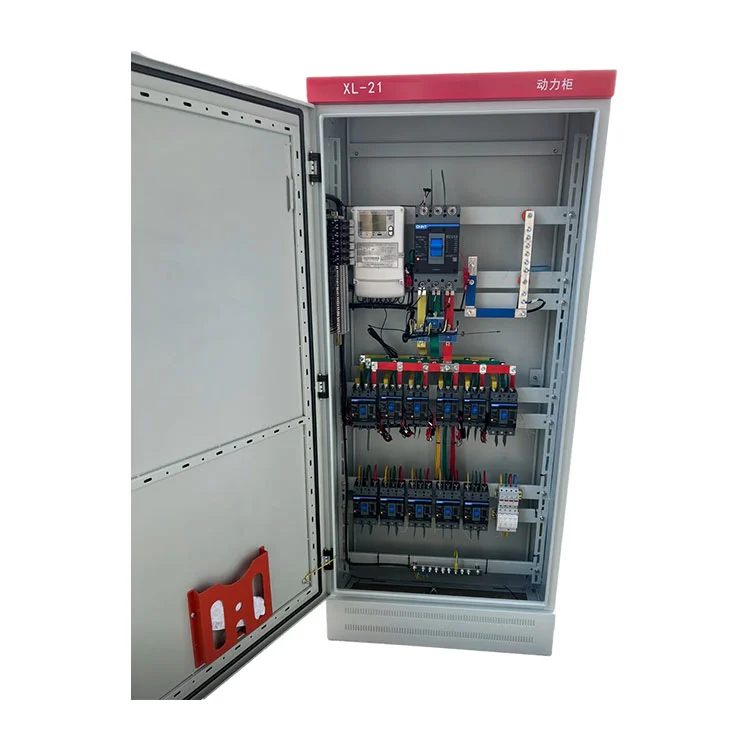

패널은 확립된220V 단상또는380V 삼상AC는 들어오는 보호 장치, 구리 부스바 시스템 및 분기 회로 차단기를 통해 여러 개의 나가는 회로에 전력을 공급하고 분배합니다. 프로젝트 요구 사항에 따라 내부 어셈블리에는 다음이 포함될 수 있습니다.MCCB, MCB, RCCB, SPD, 미터 및 통신 모듈.
인클로저는 분말 코팅 표면 처리된 냉간 압연 강철로 제조됩니다. 분리된N 및 PE 버스바명확한 중립 및 보호 접지 배열을 유지하기 위해 제공될 수 있습니다.IP30표준 실내 설치에 적합합니다.IP54/IP55더 높은 수준의 인클로저 보호가 필요한 애플리케이션에 대해 구성을 지정할 수 있습니다.
AC 패널 상자는 단일 고정 캐비닛 구성으로 제한되지 않습니다. HAGOE는 고객의 요구에 따라 인클로저 크기, 입력 용량, 출력 회로 수량, 케이블 입력 배열 및 구성 요소 선택을 결정할 수 있습니다.단선 다이어그램(SLD), 부하 목록, 설치 조건 및 기술 사양.
이 프로젝트 기반 구성은 제품을 다음에 적합하게 만듭니다.EPC 계약자기성 배전함 이상의 기능을 요구하는 전기 시스템 통합업체, 산업 사용자 및 OEM 고객.
AC 배전반은 업스트림 저전압 AC 공급을 수신하고 이를 주 보호 장치 및 구리 버스바 시스템을 통해 여러 개의 독립적인 출력 회로에 분배합니다.
개별 회로는 생산 장비, 조명 시스템, 제어 장비, 통신 장비 및 기타 보조 부하를 공급할 수 있습니다. 공장 프로젝트의 경우 장비 부하 목록에 따라 나가는 회로 정격 및 수량을 선택할 수 있습니다.
패널은 출력 측의 로컬 AC 배전 장치로도 사용할 수 있습니다.UPS 시스템또는태양광 인버터단, 전기 매개변수와 보호 요구 사항이 적절하게 일치해야 합니다.
패널은 다음과 같이 장착될 수 있습니다.MCCB, MCB프로젝트 보호 계획에 따른 기타 회로 보호 장치. 주 수신 차단기는 배전 장치에 대한 절연 및 보호 기능을 제공하는 반면, 출력 차단기는 과부하 및 단락 조건으로부터 개별 회로를 보호합니다.
RCCB잔류 전류 보호가 필요한 곳에 보호 기능을 추가할 수 있습니다. 부품 브랜드는 고객 사양, 프로젝트 표준 및 조달 요구 사항에 따라 선택할 수 있습니다.
국내 응용 분야의 경우 적용 가능한 전기 부품CCC 인증지정할 수 있습니다. 수출 프로젝트의 경우 필요한 기술 표준에 따라 중국 또는 국제 브랜드를 선택할 수 있습니다.
AC 배전함은 별도로 구성할 수 있습니다.N 및 PE 버스바명확한 중립 및 보호 접지 배열을 유지합니다. 금속 인클로저는 패널 접지 구성의 일부로 보호 접지 시스템에 연결됩니다.
통신 시설, 실외 전원 캐비닛, 제어 시스템 및 재생 에너지 애플리케이션의 경우,SPD프로젝트 요구 사항에 따라 서지 보호를 추가할 수 있습니다.
SPD 유형 및 구성은 전기 시스템, 접지 배열, 설치 환경 및 해당 지역 표준에 따라 선택해야 합니다.

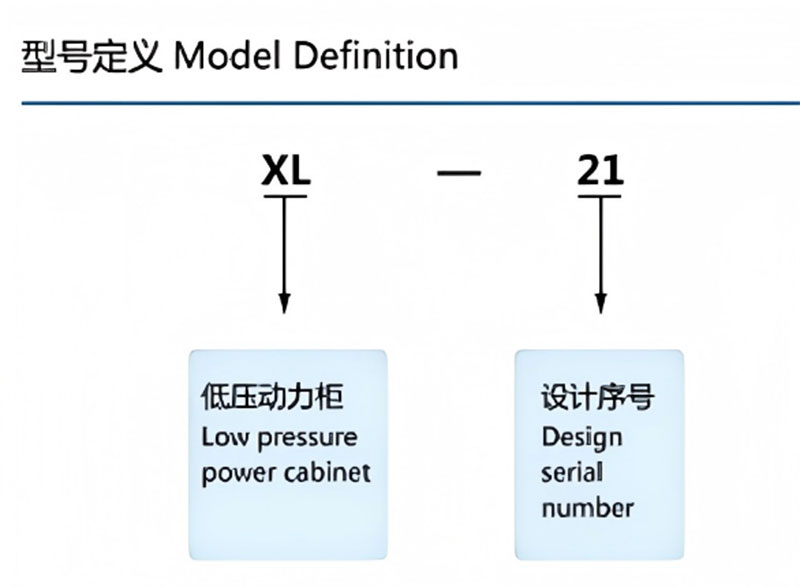

그만큼XL-21저전압 AC 배전 장치이며 전압 변환을 수행하지 않습니다.
표준 구성 지원:
패널은 공급 전압이 이미 설정된 전기 시스템에 설치되어야 합니다. 전압 변환 또는 전기 절연이 필요한 경우 HAGOE는 해당 변압기 또는 전원 공급 장치를 별도로 제공할 수 있습니다.
전기 데이터 수집이 필요한 프로젝트의 경우XL-21전압계, 전류계, 에너지 미터 또는하고에 HG-ZJAC 모니터링 모듈.
선택한 구성에 따라 모니터링 시스템은 전압, 전류, 주파수, 전력 및 에너지 소비를 포함한 매개변수를 수집할 수 있습니다. 와 함께RS485/모드버스통신을 통해 수집된 데이터를 연결할 수 있습니다.BMS, SCADA또는 기타 산업용 모니터링 플랫폼.
이 옵션은 공장, 통신실, 자동화 시설 및 중앙 집중식 전기 모니터링이 필요한 기타 설치에 적합합니다.
| 일련번호 | 프로젝트 | 단위 | 데이터 |
|---|---|---|---|
| 1 | 주회로 정격전압 | V | 교류 380 |
| 2 | 보조 회로 전압 정격 | V | 교류 220, 380 |
| 3 | 정격 주파수 | 헤르츠 | 50 |
| 4 | 정격 절연 전압 | V | 660 |
| 5 | 정격전류 | A | ≤800 |
메모:실제 작동 조건이 위의 요구 사항을 초과하는 경우 기술 확인을 위해 당사에 문의하십시오.
AC 패널 박스는 생산 작업장, 장비실 및 보조 시설의 지역 배전용으로 사용할 수 있습니다. 이는 업스트림 저전압 시스템에서 생산 장비, 조명, 제어 및 보조 부하로 전력을 분배합니다.
대규모 공장 프로젝트의 경우 장비 부하 목록에 따라 나가는 회로 정격 및 수량을 구성할 수 있습니다.
통신실 및 실외 통신 전원 캐비닛의 경우XL-21AC 입력 및 분기 분배 장치 역할을 할 수 있습니다.
더 높은 인클로저 보호,SPD설치 환경 및 프로젝트 요구 사항에 따라 지능형 모니터링을 지정할 수 있습니다.
그만큼XL-21태양광 인버터의 AC 측, 출력 측에 설치할 수 있습니다.UPS 시스템및 기타 재생 에너지 보조 배전 시스템.
들어오고 나가는 보호 장치를 적절하게 선택하면 전력 장비와 다운스트림 부하 사이에 절연 및 회로 보호가 제공됩니다.
보조 AC 배전이 필요한 프로젝트의 경우XL-21컴팩트한 다운스트림 유통 업무를 수행할 수 있습니다.
을 위한35kV~500kV더 높은 스테이션 서비스 전력 요구 사항을 가진 변전소 및 애플리케이션에 HAGOE는 또한 다음을 제공합니다.HJP 시리즈 AC 전원 공급 장치 패널, 역-서비스 전용 AC 전력 시스템으로 자리매김하고 있습니다.
하고에전기기술주식회사중국 저장성 원저우에 본사를 두고 있습니다. 설립년2008, 회사는 전원 공급 시스템, 저전압 배전반 및 관련 전기 장비의 개발 및 제조에 종사해 왔습니다.
HAGOE의 등록 자본금은 다음과 같습니다.2100만 위안, 인력직원 50~99명그리고특허 34개.

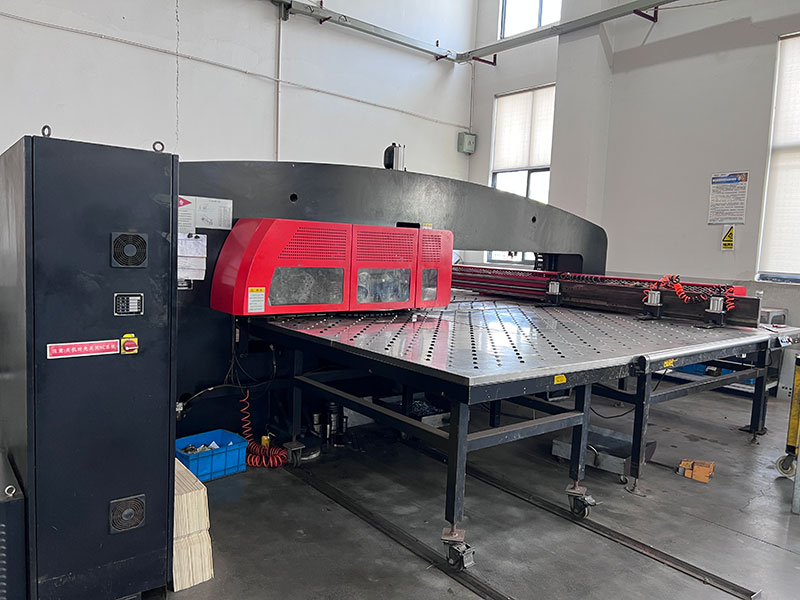

AC 패널 박스 생산에는 판금 제조, 분체 코팅, 구리 부스바 처리, 전기 부품 설치, 배선 및 최종 검사를 포함한 주요 공정이 포함됩니다.
HAGOE의 제조 시스템 내에서 이러한 프로세스를 유지함으로써 회사는 구매자를 고정된 표준 구성으로 제한하는 대신 고객 도면 및 프로젝트 BOM에 따라 캐비닛 치수와 내부 구성을 조정할 수 있습니다.
각XL-21패널은 선적 전에 공장 정기 검사를 받습니다. 구성 및 프로젝트 요구 사항에 따라 검사에는 절연 저항, 절연 내력, 차단기 작동, 배선 확인 및 기능 점검이 포함될 수 있습니다.
설치, 시운전 및 유지 관리를 지원하기 위해 주문 요구 사항에 따라 배선 다이어그램, 테스트 기록 및 프로젝트 문서와 같은 관련 문서가 제공될 수 있습니다.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.품질 관리, 환경 관리, 산업 보건 및 안전을 다루는 인증된 관리 시스템을 운영합니다.
회사의 현재 경영 시스템 인증은 다음과 같습니다.
인증 범위에는 DC 전원 공급 장치 캐비닛, AC/DC 통합 전원 시스템, UPS 시스템, 스위치기어, 변전소, PLC 제어 캐비닛, 통신 전원 시스템 및 저전압 스위치기어 어셈블리의 생산이 포함됩니다.
AC 전원 패널 프로젝트의 경우 적용 가능한 개별 전기 구성 요소를 선택할 수 있습니다.CCC 인증또는 기타 고객이 지정한 규정 준수 요구 사항. 전체 패널의 인증 상태는 실제 제품 구성 및 관련 인증 문서를 기준으로 확인되어야 합니다.
그만큼XL-21위해 설계되었습니다OEM그리고EPC특정 프로젝트 요구 사항에 따라 유통 장비를 구매하는 고객.
HAGOE는 고객의 요구 사항에 따라 패널을 구성할 수 있습니다.
사용자 정의에는 외함 치수, 케이블 삽입 방향, 주 차단기 등급, 나가는 회로 수량, 구리 버스바 사양, 미터,SPD, RCCB, 통신 모듈, 외함 색상 및 명판 정보.
해외 프로젝트의 경우 HAGOE는 중립 브랜드, 고객 브랜드, 다국어 라벨 및 기술 문서도 제공할 수 있습니다.
표준 수출 포장에는 운송 중 인클로저 및 표면 손상 위험을 줄이기 위해 스트레치 필름, 보호 코너 가드 및 나무 상자가 포함될 수 있습니다.
대량 프로젝트의 경우 일반적인 생산 리드타임은 대략영업일 기준 15~25일기술 도면 확인 후. 실제 리드타임은 패널 구성, 주문 수량, 구성 요소 가용성 및 기술 승인 일정에 따라 달라집니다.
HAGOE는 다음과 같은 국제 무역 조건을 지원합니다.본선 인도그리고CIF부분적으로 제공할 수 있으며CKD/SKD해외 프로젝트 필요 시 조립 지원
을 위한EPC 계약자, 시스템 통합업체 및 산업 최종 사용자에게 HAGOE는 RFQ 단계에서 다음 정보를 제공할 것을 권장합니다.
기술 정보를 받은 후 HAGOE는 해당 패널 구성을 준비하고 GA 도면, 주요 구성 요소 목록, 기술 사양 및 상업 견적을 제공할 수 있습니다.
기술 도면 확인 후 생산이 시작되고 해당 제품 구성 및 프로젝트 요구 사항에 따라 공장 검사 및 테스트가 진행됩니다.
그만큼하고에 XL-21고정된 일반 박스 구성이 아닌 실제 프로젝트 요구 사항을 중심으로 설계된 구성 가능한 저전압 AC 배전반입니다.
공장, 통신 시설, 재생 가능 에너지 시스템, 상업용 건물 및 산업용 보조 전원 시스템의 지역 및 터미널 AC 배전에 적합합니다.
전용 스테이션 서비스 AC 전원 시스템이 필요한 응용 분야, 특히 변전소 프로젝트의 경우 HAGOE는 다음을 제공합니다.HJP 시리즈 AC 전원 공급 장치 패널더 높은 수준의 역 서비스 솔루션으로.
과거부터의 제조 경험을 바탕으로2008, 온주 생산 기지,ISO 9001/14001/45001관리 시스템과 광범위한 전원 공급 장치 및 저전압 스위치기어 제품을 통해 HAGOE는 국내외 프로젝트 구매자에게 기술 맞춤화 및 OEM 지원을 제공합니다.
정격은 단순히 연결된 총 부하가 아닌 실제 부하 목록, 최대 작동 전류, 향후 확장, 케이블 용량 및 보호 조정을 기반으로 해야 합니다. HAGOE는 고객의 요구 사항에 따라 들어오는 차단기, 버스바 및 나가는 회로를 구성할 수 있습니다.SLD및 프로젝트 로드 요구 사항.
예. HAGOE는 프로젝트에 따라 패널을 구성합니다.SLD, 로드 목록, 설치 공간 및 기술 사양. 외함 크기, 차단기 등급, 출력 회로, 케이블 입구, 미터,SPD, RCCB통신 모듈을 맞춤 설정할 수 있습니다.
차단기 차단 용량은 설치 지점의 예상 단락 전류와 일치해야 합니다. 일반적인 구성에서는 다음을 사용할 수 있습니다.4kA, 6kA또는10kA그러나 최종 선택은 프로젝트 전기 설계 및 보호 요구 사항에서 확인되어야 합니다.
AC 패널 박스는 주로 공장, 건물, 통신 및 UPS 시스템의 저전압 지역 및 터미널 AC 배전용으로 설계되었습니다. 그만큼HJP 시리즈이중 소스 전송 및 역-서비스 배전과 같은 기능을 갖춘 변전소 및 산업 시설을 위한 역-서비스 AC 전력 시스템으로 자리매김합니다.
예. 그만큼XL-21으로 구성할 수 있습니다.SPD, RCCB, 에너지 미터 및하고에 HG-ZJ모니터링 모듈.RS485/모드버스전기 데이터를 연결하기 위해 통신이 가능합니다.BMS, SCADA또는 기타 모니터링 시스템.
예. 기존 캐비닛의 전기적, 기계적 조건에 따라 달라질 수 있습니다. HAGOE는 원래 치수, 차단기 사양, 케이블 삽입 위치, 회로 수량 및SLD직접 교체 또는 수정된 캐비닛이 필요한지 여부를 결정합니다.

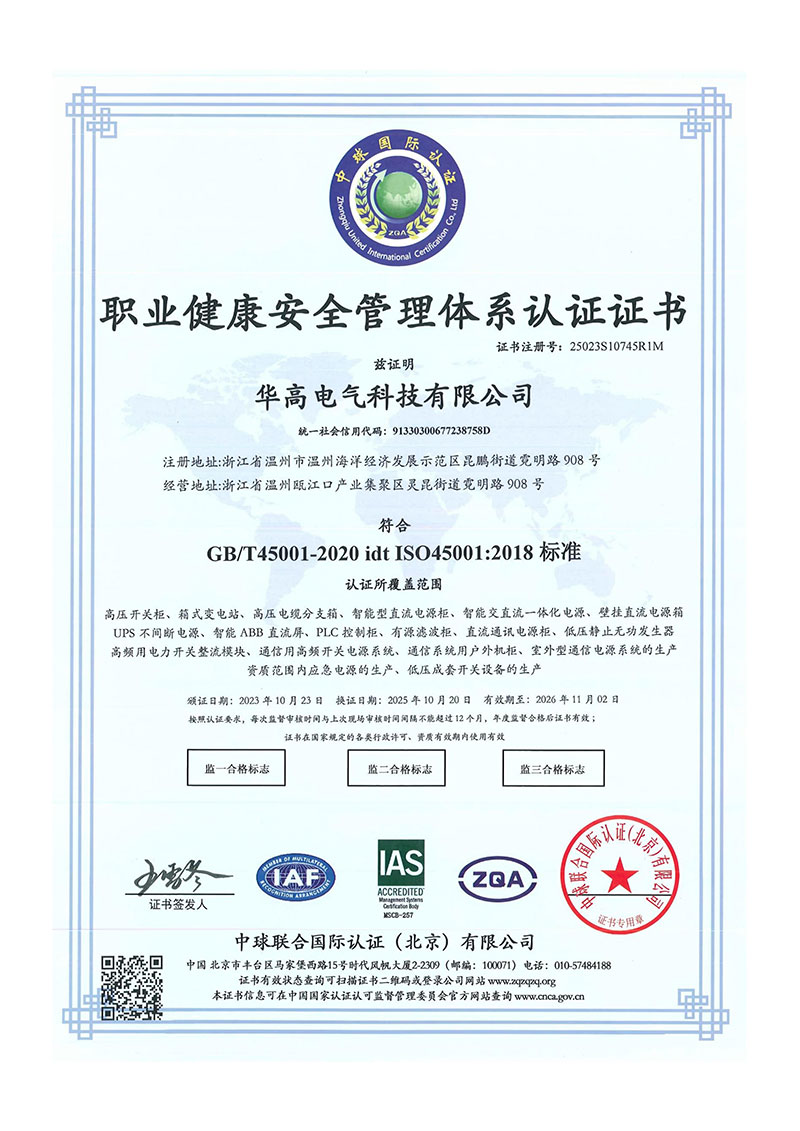

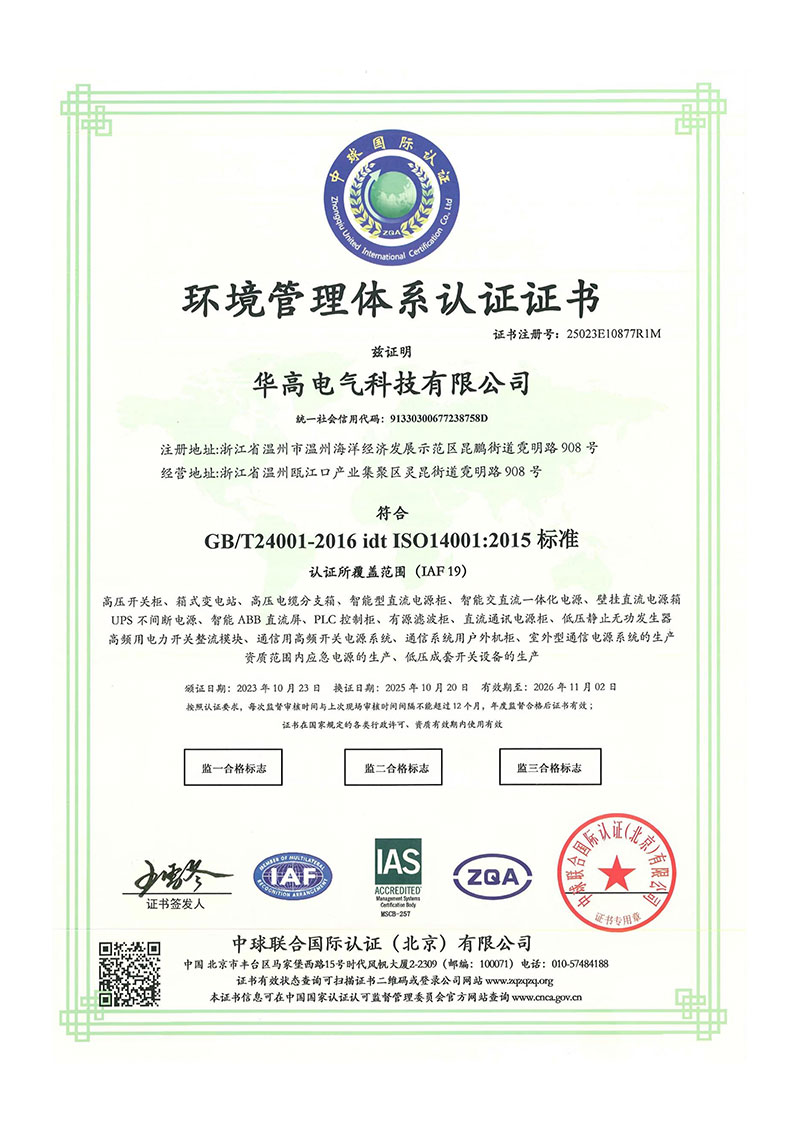

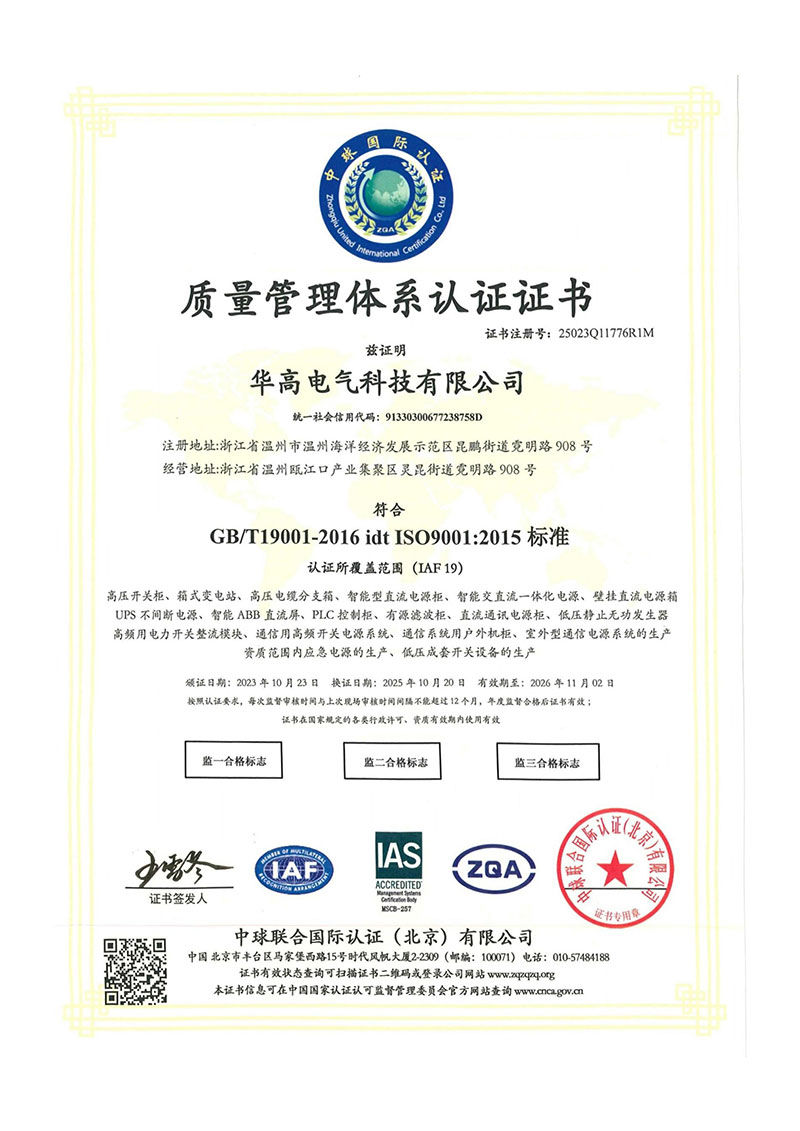

HAGOE의 제조 관리 시스템은 다음과 같은 인증을 받았습니다.ISO 9001:2015, ISO 14001:2015그리고ISO 45001:2018. 적용 가능한 개별 전기 부품을 선택할 수도 있습니다.CCC 인증. 전체 패널에 대한 인증은 실제 구성에 따라 확인되어야 합니다.
정확한 견적을 위해 시스템 전압/주파수를 제공하십시오.SLD, 부하 목록, 수신 용량, 송신 회로 요구 사항, 설치 방법, IP 등급 및 선호하는 구성 요소 브랜드. 그런 다음 HAGOE는 적절한 구성, 도면, BOM 및 견적을 준비할 수 있습니다.
