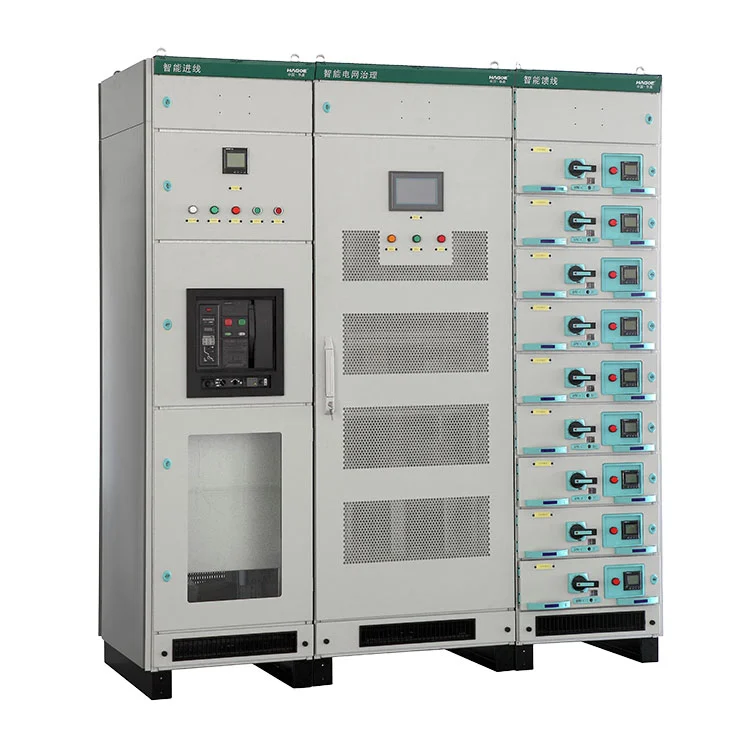

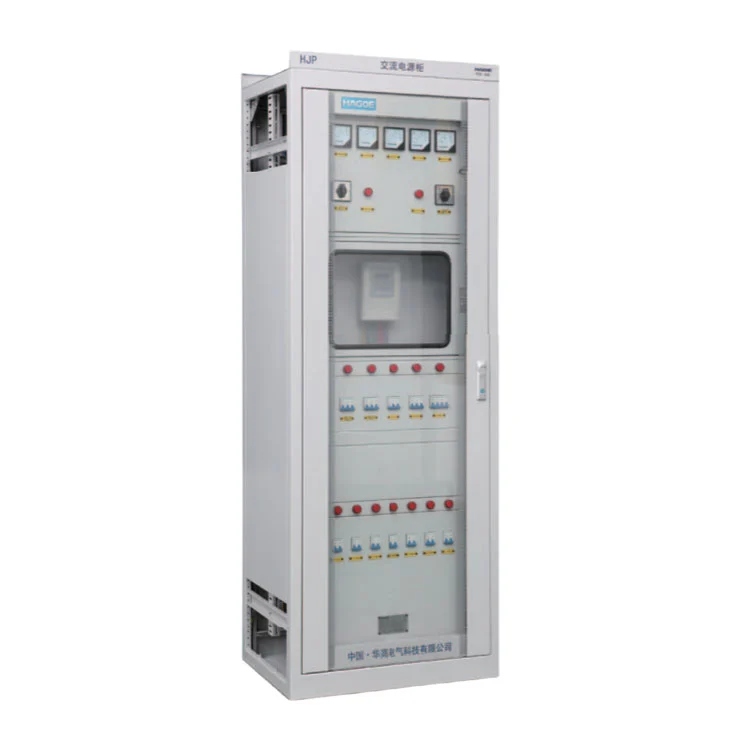

AC 전원 공급 장치 패널은 프로젝트에 보조 부하에 대한 대체 소스가 필요한 이중 AC 입력 공급 장치로 구성할 수 있습니다. 제어 방식에 따라 자동 또는 수동 전환을 선택할 수 있으며, 부적절한 동시 폐쇄 조건을 방지하기 위해 필요한 경우 기계적 및 전기적 연동 기능이 통합되어 있습니다. 전송 논리, 수신 등급 및 제어 배열은 프로젝트 전기 도면 및 부하 요구 사항에 따라 확인됩니다.
나가는 부분에는 부하 특성 및 보호 요구 사항에 따라 선택된 회로 차단기를 장착할 수 있습니다. 이를 통해 보호 장비, 자동화 시스템, 통신 장비, 조명 등 보조 부하에 대한 별도의 분기 보호가 가능합니다. 고정된 구성을 사용하기보다는 프로젝트 부하 일정 및 사용 가능한 단락 매개변수에 따라 유입 용량, 차단기 정격, 유출 회로 수 및 차단 용량을 선택해야 합니다.
모니터링 요구 사항에 따라 HJP 시리즈는 3상 전압, 전류, 주파수 및 역률을 측정하기 위한 디지털 미터를 통합할 수 있습니다. 감독 모니터링 시스템과의 연결이 필요한 프로젝트의 경우,RS485 및 MODBUS 통신호환되는 모니터링 장치로 구성할 수 있습니다. 사용 가능한 통신 기능은 선택한 계량기와 전체 시스템 아키텍처에 따라 다릅니다.
HJP 시리즈 AC 배전반은 프로젝트 전기 설계에 따라 서지 보호 장치, 경보 표시기 및 관련 보호 부품으로 구성할 수 있습니다. 최종 보호 배열은 보호 장치와 전기 시스템 간의 호환성을 보장하기 위해 시스템 전압, 접지 구성, 부하 특성 및 적용 가능한 현지 표준을 기반으로 결정되어야 합니다.
| 기술적인 매개변수 | 사양 |
|---|---|
| 정격전압 | 380/220VAC ±20% |
| 정격 주파수 | 50Hz/60Hz |
| AC 입력 라인 수 | 1 또는 2 |
| 절연 전압 | 1000V |
| 정격 단시간 전류 | >40kA(RMS) |
| 정격 피크 내전류 | 100kA |
| 보호 등급 | IP30 이상 |
| 패널 구조 | PK-10형 |
| 캐비닛 크기(W × D × H) | 800 × 600 × 2260mm 또는 2360mm |
AC 전원 공급 장치 패널 선택은 들어오는 공급 장치 배열, 부하 용량, 나가는 회로, 보호 요구 사항 및 모니터링 아키텍처를 기반으로 해야 합니다. 대체 전원이 필요한 변전소 보조 시스템의 경우 자동 전송 기능이 있는 이중 입력 공급을 고려할 수 있습니다.
일반 산업용 배전의 경우 연결된 부하에 따라 입출력 구성을 선택할 수 있습니다.
견적을 내리기 전에 HAGOE는 고객의 의견을 검토할 수 있습니다.단선 다이어그램, 부하 일정, 정격 전압, 들어오는 공급 장치 배열, 나가는 회로 수, 캐비닛 크기 및 모니터링 요구 사항필요한 구성을 설정합니다.

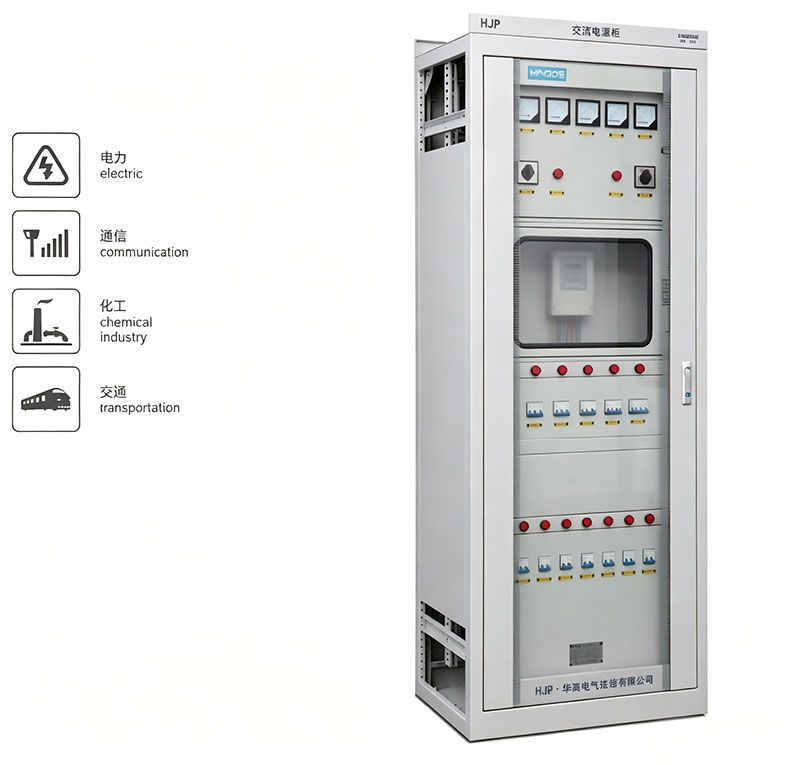

HJP 시리즈는 보조 AC 배전이 필요한 전기 및 산업 응용 분야용으로 설계되었습니다.
~ 안에변전소 및 발전소, 보호, 자동화, 통신, 제어, 조명 장비를 포함한 역 서비스 부하를 공급할 수 있습니다.
~ 안에산업 제조 시설, 제어실, MCC실 및 기타 저전압 보조 배전 구역에서 사용할 수 있습니다.
을 위한해외 EPC 프로젝트, 캐비닛 구성, 전기 구성 요소 및 모니터링 기능은 현지 전기 요구 사항 및 승인된 프로젝트 도면에 따라 조정될 수 있습니다.
중국 HAGOE Electric은 State Grid Corporation of China, China Southern Power Grid 및 Guangdong Power Grid의 적격 공급업체입니다. 회사의 제품은 관련 State Grid 인증을 통과했으며 전력망 시스템이 조직한 입찰 프로젝트를 통해 성공적으로 선택되었습니다. HAGOE Electric은 전력망 재구성, 업그레이드 및 전력 보안을 위한 고품질의 안정적이고 신뢰할 수 있는 제품을 제공합니다.
HAGOE는 프로젝트 기반 사용자 정의를 제공합니다.EPC 계약업체, 해외 유통업체, 전기 시스템 통합업체, 산업 사용자. 확인된 기술 요구 사항에 따라 HJP 시리즈는 캐비닛 크기, 수신 배열, 출력 회로, 차단기 및 미터, 모니터링 모듈, 통신 인터페이스, 버스바 구성, 케이블 입구 및 OEM 명판 측면에서 조정될 수 있습니다.
해외 프로젝트의 경우 HAGOE에서 조정할 수도 있습니다.기술 문서, 수출 포장, 다국어 라벨링, 국제 물류 지원합의된 공급 범위에 따라.

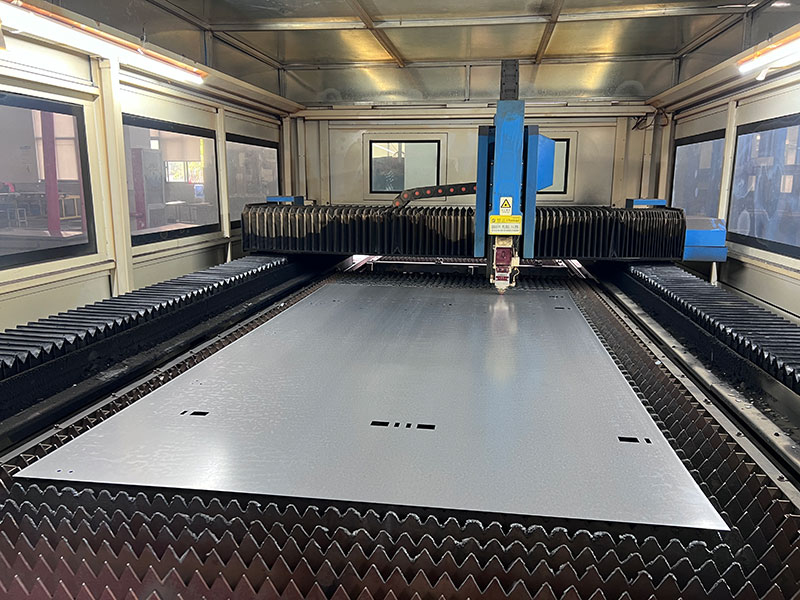

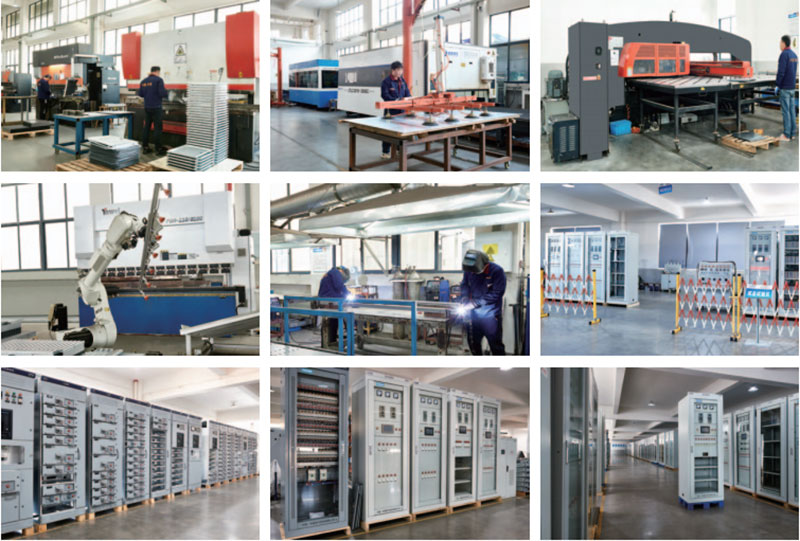

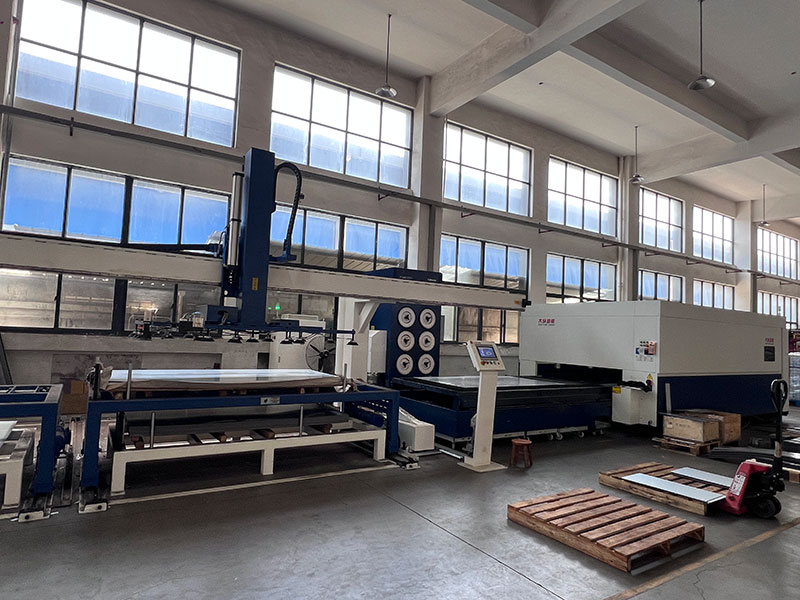

HAGOE는 제조 시스템 내에서 R&D, 판금 제조, 전기 조립 및 제품 테스트를 통합합니다. 생산 기지에는 TRUMPF 레이저 절단 기계, AMADA CNC 벤딩 기계, CNC 터릿 펀칭 기계 및 전기 캐비닛 제작을 위한 정밀 전단 장비가 갖추어져 있습니다. 조립 프로세스에는 캐비닛 구성, 버스바 처리, 전기 배선 및 구성 요소 설치가 포함되며 배송 전 적용 가능한 전기 성능 검사가 이어집니다.
HJP 시리즈 AC 전원 공급 장치 패널의 경우 품질 관리는 캐비닛 구성, 부스바 및 배선 작업, 구성 요소 설치, 보호 기능 및 전기 성능에 중점을 둡니다. HAGOE는 또한 지능형 노화 테스트 시스템, 전기 성능 테스트 장비, EMC 테스트 시스템, 고온 및 저온 습열 테스트 챔버 및 IP 테스트 장비를 운영합니다. 제품 유형 및 프로젝트 요구 사항에 따라 적절한 테스트 절차가 적용됩니다.

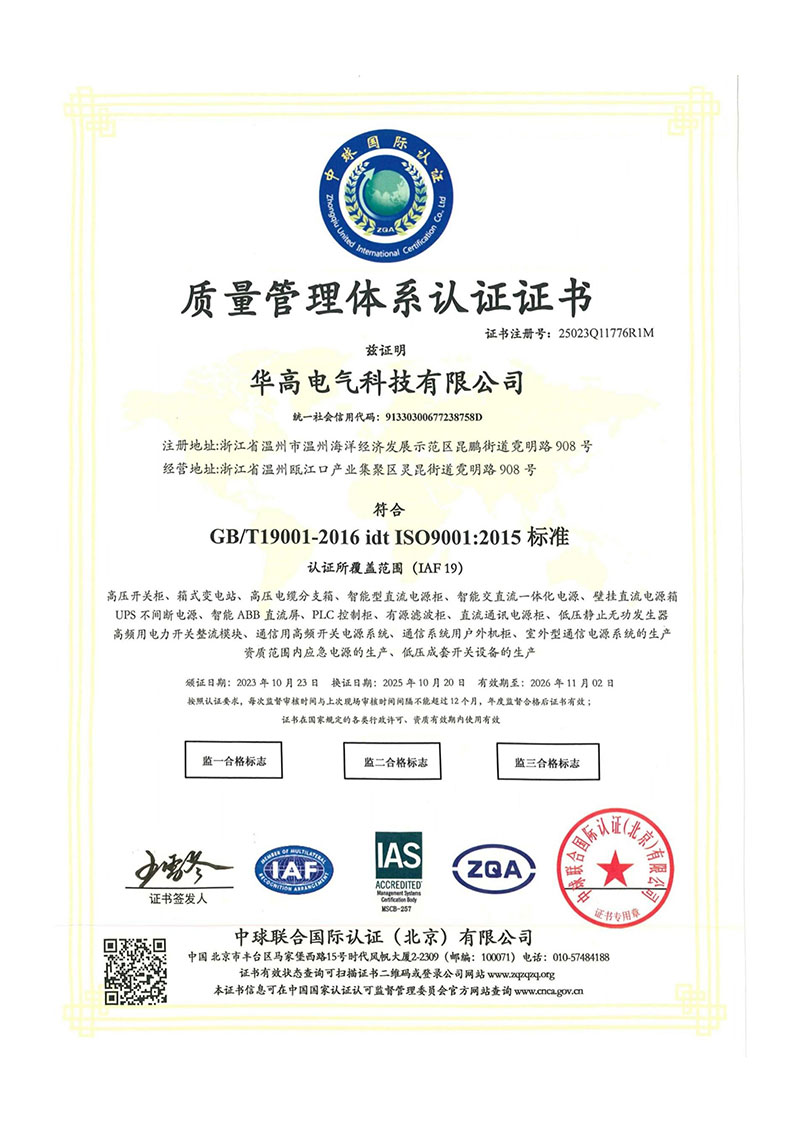

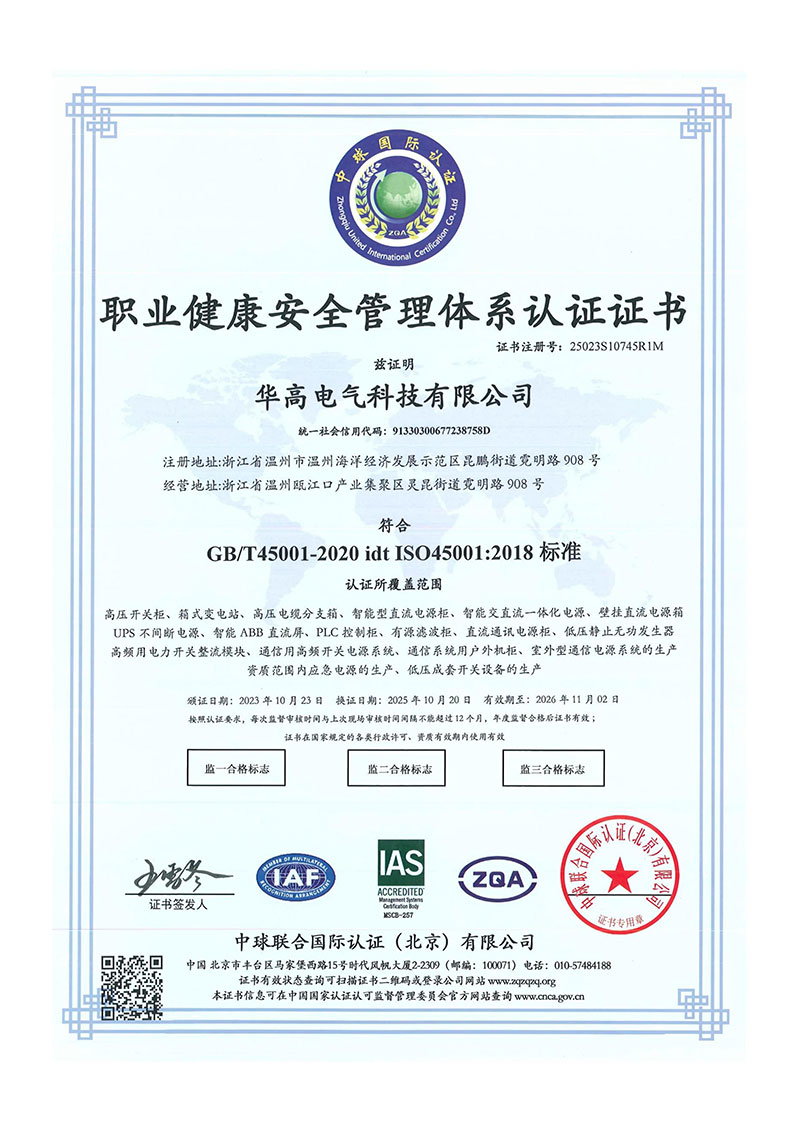

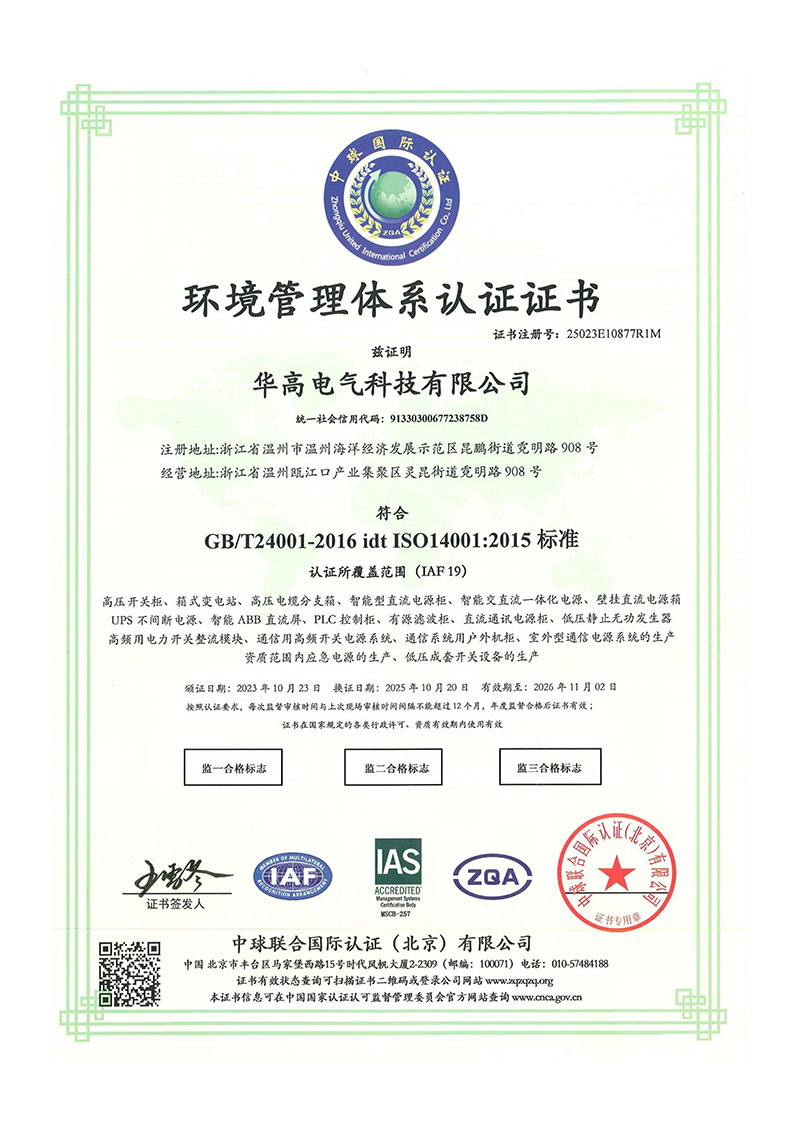

HAGOE의 제조 관리 시스템은 다음과 같은 인증을 받았습니다.ISO 9001:2015, ISO 14001:2015, ISO 45001:2018. ISO 9001 품질 경영 시스템 인증서는 다음과 같습니다.번호 25023Q11776R1M, ISO 14001 환경 경영 시스템 인증서는 다음과 같습니다.번호 25023E10877R1M, ISO 45001 산업 보건 및 안전 관리 시스템 인증서는 다음과 같습니다.번호 25023S10745R1M.
인증 범위에는 DC 전원 공급 장치 캐비닛, AC/DC 통합 전원 시스템, UPS 시스템, 스위치기어, PLC 제어 캐비닛, 통신 전원 시스템 및 저전압 스위치기어 어셈블리를 포함한 제품이 포함됩니다.
특정 HJP 구성의 경우 다음과 같은 해당 문서가 필요합니다.CCC, CE, CB, RoHS 또는 제품 테스트 보고서실제 구성 및 대상 시장 요구 사항에 따라 제공될 수 있습니다.
HAGOE는 캐비닛 크기, 운송 방법 및 목적지 요구 사항에 따라 수출 포장을 준비합니다. 표준 보호에는 스트레치 필름, 모서리 보호 및 나무 상자가 포함될 수 있으며, 최종 포장 구조는 주문 및 배송 조건에 따라 확인됩니다.
해외 주문은 다음과 같이 제공될 수 있습니다.FOB 또는 CIF 조건, 수출 문서, 기술 매뉴얼, 배선도 및 다국어 제품 라벨과 함께 제공됩니다. 기술 범위가 허용하는 경우 해외 조립이 필요한 프로젝트의 경우 부분 CKD 공급도 논의될 수 있습니다.
최종 리드타임은 이후 확정되어야 합니다.도면, 기술 사양, 부품 구성 및 주문 수량확정되었습니다.
하고에전기기술주식회사 설립2008전원 공급 시스템, 저전압 배전 장비, 산업 자동화 장비 및 신에너지 전기 제품의 R&D 및 제조 분야에서 장기적인 역량을 개발해 왔습니다.
회사가 보유하고 있는34개의 승인된 국내 특허, TRUMPF 레이저 절단 및 AMADA CNC 벤딩 머신을 포함한 생산 장비를 운영하고 전기 성능, EMC, 노후화, 환경 조건 및 IP 보호를 포괄하는 테스트 역량을 유지하고 있습니다.
그 관리 시스템은 다음과 같은 인증을 받았습니다.ISO 9001, ISO 14001, ISO 45001, 제품과 서비스가 중국 고객에게 도달하는 동안30개 이상의 국가 및 지역해외.
HJP 시리즈 AC 전원 공급 장치 패널을 소싱하는 EPC 계약자, 유통업체 및 산업 사용자를 위해 HAGOE는 다음을 포함하는 통합 공급 프로세스를 제공할 수 있습니다.기술구성, 제품 맞춤화, 제조, 품질검사, 수출배송.
제품별 성능, 인증 및 프로젝트 참조는 실제 구성 및 지원 기술 문서에 따라 검증될 수 있습니다.
HJP 시리즈 AC 전원 공급 장치 패널은 다음을 위해 설계되었습니다.보조 AC 전원 분배변전소, 발전소, 산업 시설, 제어실 및 기타 전기 인프라에 사용됩니다. 릴레이 보호, 자동화, 통신, 조명 및 기타 스테이션 서비스 부하에 전원을 공급할 수 있습니다.
예. HJP 시리즈는 다음과 같이 구성할 수 있습니다.이중 AC 수신 공급 장치대체 전원이 필요한 애플리케이션의 경우. 프로젝트 전기 구성에 따라 자동 또는 수동 전송을 선택할 수 있으며 기술 설계 중에 전송 논리가 확인됩니다.
표준 구성은 다음을 위해 설계되었습니다.AC 380V/220V, 50Hz저전압 시스템. 에이60Hz 구성프로젝트 요구 사항 및 선택한 전기 부품에 따라 제공될 수도 있습니다.
예. HAGOE는 프로젝트 기반 사용자 정의를 제공합니다.EPC 계약업체, 유통업체, 시스템 통합업체 및 산업 사용자. 캐비닛 치수, 수신 공급 장치 배열, 출력 회로, 차단기, 계량기, 모니터링 모듈, 통신 인터페이스, 케이블 입구, 부스바 구성 및 OEM 명판은 승인된 기술 요구 사항에 따라 맞춤 설정할 수 있습니다.
패널은 디지털 모니터링 장치로 구성될 수 있습니다.전압, 전류, 주파수, 역률. 필요한 경우,RS485/MODBUS 통신감독 모니터링 시스템과의 연결을 위해 통합될 수 있습니다. 최종 통신 구성은 선택한 모니터링 장비 및 시스템 아키텍처에 따라 다릅니다.
정확한 구성 및 견적을 위해 고객은단선 다이어그램, 부하 일정, 정격 전압, 수신 전원 배열, 출력 회로 수, 캐비닛 크기, 모니터링 요구 사항, 적용 표준 및 주문 수량. EPC 프로젝트의 경우 승인된 전기 도면 및 기술 사양이 특히 유용합니다.
예. 프로젝트 범위에 따라 HAGOE는 다음을 제공할 수 있습니다.제품 사양서, 결선도, 기술 매뉴얼, 검사 기록, 테스트 문서, 수출 문서. 문서 패키지는 생산 전에 확인할 수 있습니다.
HAGOE의 제조 관리 시스템은 다음과 같은 인증을 받았습니다.ISO 9001:2015, ISO 14001:2015, ISO 45001:2018. 실제 제품 구성 및 대상 시장에 따라 적용 가능CCC, CE, CB, RoHS 또는 제품 테스트 문서가능한 경우 제공될 수도 있습니다.
예. HAGOE는 해외 EPC 프로젝트를 지원합니다.기술 구성, OEM 맞춤화, 제조, 품질 문서화, 수출 포장, 물류 조정 및 기술 지원. 회사 기록에 따르면 HAGOE의 제품과 서비스는 다음으로 확장되었습니다.30개 이상의 국가 및 지역.
HAGOE는 제조 시스템 내에서 판금 제조, 전기 조립 및 제품 테스트를 통합합니다. 생산 시설은 다음과 같습니다TRUMPF 레이저 절단기, AMADA CNC 벤딩 머신, CNC 터릿 펀칭 머신 및 전기 성능 테스트 장비. 품질 관리에는 캐비닛 구성, 부품 설치, 배선, 버스바 작업, 보호 기능 및 적용 가능한 전기 성능 테스트가 포함됩니다.
예. HAGOE는 지원할 수 있습니다OEM 브랜딩 및 프로젝트별 구성, 명판, 제품 라벨, 문서, 캐비닛 사양 및 선택된 전기 구성 요소를 포함합니다. OEM 요구사항은 생산 전에 기술 사양과 함께 확인되어야 합니다.
생산 리드타임은 에 달려 있습니다캐비닛 수량, 전기 구성, 구성 요소 선택, 사용자 정의 요구 사항 및 도면 승인. 기술 사양, 도면, 구매 주문이 확정된 후 확정된 배송 일정이 제공될 수 있습니다.
