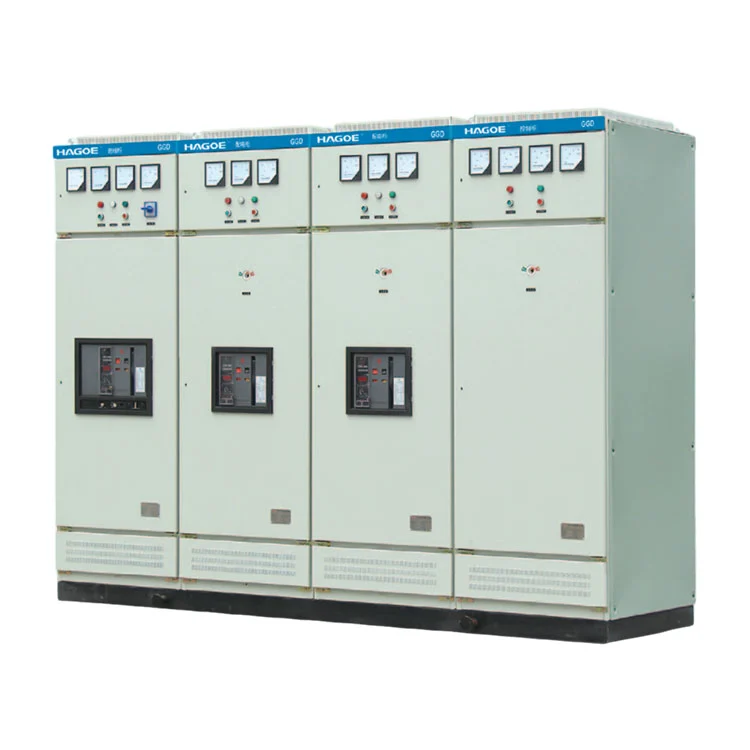

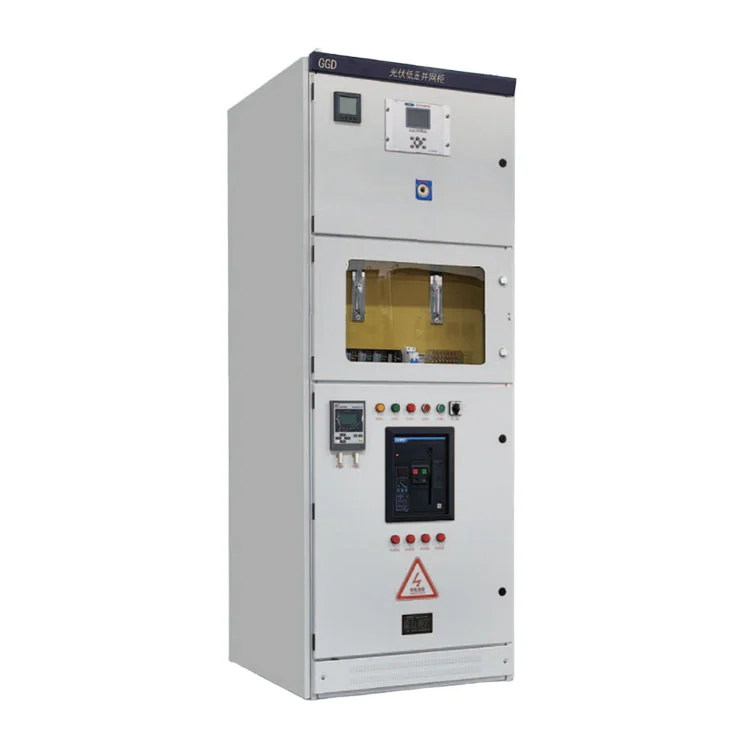

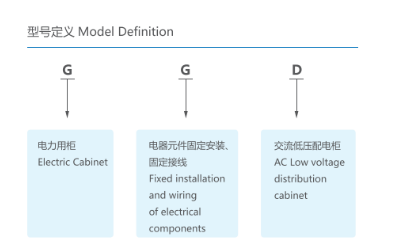

GGD는 단순한 금속 인클로저가 아닙니다. 그것은저전압 스위치기어 어셈블리회로 차단기, 모선, 보호 장치, 측정 장비 및 제어 구성 요소가 포함되어 있습니다.
일반적인 배전 시스템에서는 저전압 배전반에 들어가기 전에 변압기를 통해 전력이 강압됩니다. GGD 저전압 개폐 장치는 주 수신 회로를 통해 전력을 공급받고 이를 개별 급전 회로를 통해 조명, 모터, 생산 장비 및 기타 저전압 부하에 분배합니다.
기본 전력 경로는 다음과 같이 표현될 수 있습니다.
변압기 → 주 유입 회로 → 부스바 시스템 → 피더 회로 → 전기 부하
이러한 이유로 배전반 선택은 정격 전류 이상을 고려해야 합니다.예상단락전류, 부하특성, 인출회로수, 부스바 배치, 보호협조 및 설치조건모두 최종 구성에 영향을 미칩니다.
GGD 저전압 배전반의 주요 엔지니어링 가치는 저전압 배전을 위한 구조화되고 유지 관리 가능한 플랫폼을 제공하는 것입니다.
제공된 제품 사양에 따르면 주요 특징은 다음과 같습니다.
다양한 GGD 모델은 다양한 정격 단락 차단 전류 레벨을 제공하므로 시스템 오류 레벨에 따라 스위치기어를 선택할 수 있습니다.
캐비닛과 전도성 시스템은 단락 조건에서 생성되는 열 효과와 전자기력을 견뎌야 합니다. 관련 매개변수에는 정격 단시간 내전류 및 정격 피크 내전류가 포함됩니다.
프로젝트 요구 사항에 따라 들어오고 나가는 부하 및 배전 회로를 구성할 수 있습니다.
확립된 캐비닛 아키텍처는 장비 설치, 회로 검사 및 후속 유지 관리를 용이하게 합니다.
다양한 배전 용량에 맞게 GGD1, GGD2 및 GGD3 구성 전반에 걸쳐 다양한 정격 전류를 사용할 수 있습니다.
세 개의 GGD 그룹을 단순히 캐비닛 크기가 다른 것으로 보아서는 안 됩니다. 주요 차이점은 다음과 관련이 있습니다.정격 전류 및 단락 내성 성능.
| 모델 | 정격전압 | 정격전류 | 정격 단락 차단 전류 | 정격 단시간 전류 | 정격 피크 내전류 |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
조달 참고 사항:최종 모델을 부하 전류만으로 선택해서는 안 됩니다. 프로젝트 단락 수준, 변압기 용량, 보호 조정 및 피더 구성도 주문하기 전에 확인해야 합니다.
저전압 개폐 장치 선택에서 정격 단락 차단 전류, 정격 단시간 내 전류 및 정격 피크 내 전류는 결함 성능의 다양한 측면을 설명합니다.
정격 단락 차단 전류는 정의된 조건에서 지정된 단락 전류를 차단하는 스위치기어의 능력과 관련됩니다.
정격 단시간 내전류는 특히 열 스트레스와 관련하여 단락 이벤트 동안 장비가 지정된 기간 동안 견딜 수 있는 전류를 나타냅니다.
정격 피크 내전류는 피크 단락 전류와 관련된 전자기력과 관련이 있습니다.
이러한 이유로 이러한 매개변수는 단순히 일반 작동 전류에 따라 캐비닛을 선택하는 것이 아니라 계산된 프로젝트의 예상 단락 전류와 일치해야 합니다.
GGD 저압 배전반은 프로젝트의 배전 토폴로지에 따라 구성할 수 있습니다.
일반적인 구성은 다음과 같습니다.
캐비닛을 변압기 또는 업스트림 저전압 전원에 연결합니다.
다양한 영역이나 장비에 독립적인 피더 회로를 제공합니다.
모터 애플리케이션에 적합한 스위칭, 보호 및 제어 장치로 구성됩니다.
조명 시스템을 위한 전용 저전압 회로를 제공합니다.
프로젝트의 역률 및 무효 전력 요구 사항에 따라 커패시터 보상을 통합할 수 있습니다.
전압, 전류, 전력, 에너지 및 기타 모니터링 기능은 프로젝트 요구 사항에 따라 통합될 수 있습니다.
제공된 제품 데이터에 따르면 GGD 시리즈는 다음과 같은 일반적인 작동 조건에 맞게 설계되었습니다.
고지대, 고습도, 부식성, 고진동 등 비정상적인 환경의 경우 기술문의 단계에서 실제 현장 조건을 확인하여 장비를 적절하게 구성해야 합니다.
GGD 저전압 스위치기어는 다음을 포함하여 중앙 집중식 저전압 전력 분배 및 제어가 필요한 애플리케이션에 적합합니다.
발전소 및 변전소
저전압 배전 및 보조 전원 시스템용.
산업 제조업
생산 라인, 기계, 펌프, 팬 및 기타 산업용 부하용.
광업 및 중공업
산업 및 광업 배전 시스템용.
인프라 프로젝트
건물, 도시 인프라 및 공공 시설의 저전압 배전용.
재생 가능 에너지 프로젝트
전체 시스템 아키텍처에 따라 재생 에너지 프로젝트의 AC 저전압 배전 섹션의 일부로 사용됩니다.
유통망 업그레이드
기존 저전압 배전 시스템을 업그레이드하고 확장하는 데 사용됩니다.
| 고려 사항 | 기본 배전 캐비닛 | GGD 저전압 배전반 |
|---|---|---|
| 시스템 적용 | 간단한 배포 | 산업 및 배전 |
| 현재 구성 | 일반적으로 제한됨 | 다중 전류 레벨 |
| 단락 매개변수 | 제한될 수 있음 | 명확하게 지정됨 |
| 전기적 구성 | 비교적 간단함 | 유연한 |
| 보호 구성 | 기초적인 | 시스템에 따라 구성 가능 |
| 프로젝트 적합성 | 소규모/간단한 설치 | 산업 및 인프라 프로젝트 |
| 엔지니어링 맞춤화 | 제한된 | 프로젝트에 따라 사용 가능 |
간단한 주거용 또는 소규모 배포의 경우 기본 배포 상자로 충분할 수 있습니다. 산업 플랜트, 변전소 및 인프라 프로젝트는 일반적으로 보다 명확하게 정의되어야 합니다.단락 기능, 모선 용량, 피더 수량, 보호 구성 및 유지 관리 요구 사항.
GGD 저전압 스위치기어 어셈블리가 엔지니어링 배전 애플리케이션에 더 적합해지는 곳입니다.
GGD는 완전한 전기 조립품입니다. 즉, 제품 품질은 개별 구성품뿐만 아니라 부품에 따라 결정됩니다.캐비닛 제작 정확도, 부스바 연결, 도체 간격, 접지 연속성, 구성 요소 설치 및 전체 캐비닛 배선.
HAGOE는 ISO9001 품질 관리 시스템에 따라 생산을 관리하고 완전한 캐비닛 테스트를 통해 입고되는 자재 및 부품 검사부터 품질 관리를 적용합니다.
일반적인 제조 공정에는 다음이 포함됩니다.
입고 검사 → 판금 가공 → 캐비닛 조립 → 부스바 설치 → 부품 설치 → 배선 → 전기 검사 → 기능 테스트 → 최종 검사
엔지니어링 프로젝트의 경우 HAGOE는 조달 요구 사항에 따라 기술 문서, 검사 기록, 인증 문서, 배선 다이어그램 및 설치 관련 문서를 제공할 수 있습니다.
GGD 저전압 개폐 장치는 주로 발전소, 변전소, 산업 시설, 광산 기업 및 인프라 프로젝트의 AC 저전압 배전, 조명, 제어 및 보호에 사용됩니다.
정격 전류, 예상 단락 전류, 피더 요구 사항 및 시스템 구성을 기준으로 선택해야 합니다.
예. HAGOE는 들어오는 회로, 나가는 피더, 계량, 보호, 보상, 제어 요구 사항 및 설치 크기에 따라 전기 구성을 맞춤화할 수 있습니다.
제공된 표준 작동 조건은 주로 일반 설치를 위한 것입니다. 실외에서 사용하려면 구성하기 전에 인클로저 보호, 온도, 습도, 일사량 및 기타 환경 요구 사항을 확인해야 합니다.
