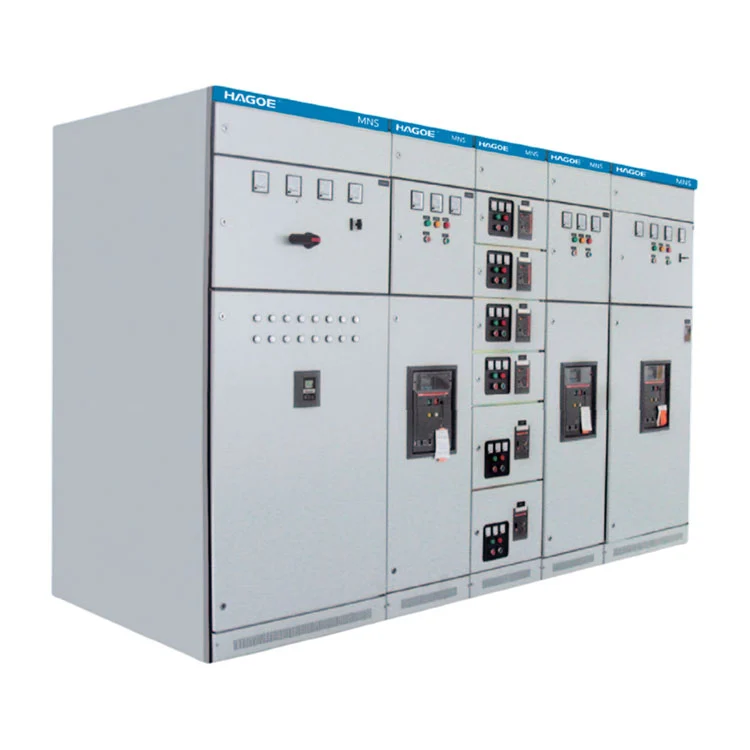

MNS 저전압 배전반은 모듈형 기능 유닛과 인출형 아키텍처를 중심으로 한 저전압 완전 배전반 시스템입니다.
MNS는 전체 용량에 따라 캐비닛을 구성하는 것이 아니라 기능 단위의 표준화된 조합을 강조합니다. 들어오는 피더, 나가는 회로, 모터 제어 장치 및 보상 회로는 프로젝트의 전기 설계에 따라 배열될 수 있으므로 스위치기어 라인업이 다양한 부하 구조와 일치할 수 있습니다.
HAGOE MNS는 정격 작동 전압이 최대 660V인 AC 전원 시스템용으로 설계되었으며 전력 변환, 분배 및 제어 기능을 포함합니다.
다중 배전 회로, MCC 모터 제어 회로 및 중앙 집중식 전기 제어가 필요한 산업 프로젝트의 경우 모듈식 아키텍처는 스위치기어의 내부 기능을 구성하는 보다 구조화된 방법을 제공합니다.
PC 캐비닛은 1차 저전압 수신 전원 및 배전에 사용됩니다. 현재 등급 및 프로젝트 요구 사항에 따라 다음을 수용할 수 있습니다.Emax, MT, 3WN, AH 및 ME 시리즈 회로 차단기들어오는 전원 연결, 보호 및 분배를 위해.
MCC 캐비닛은 주로 산업용 모터 부하용으로 설계되었습니다. 서랍 장치 크기 및 회로 요구 사항에 따라 각 기능 회로는 중앙 집중식 모터 제어 및 보호를 위해 퓨즈 보호 기능이 있는 높은 차단 용량 성형 케이스 회로 차단기 또는 회전식 부하 스위치를 사용할 수 있습니다.
무효 전력 보상 캐비닛에는 다음이 장착될 수 있습니다.수동, 자동, 원격 무효전력 보상 기능프로젝트 설계에 따라 배전 시스템 내 역률 관리를 지원합니다.
PC, MCC 및 보상 기능의 조합을 통해 MNS는 독립형 배전 캐비닛이 아닌 완전한 저전압 배전 및 모터 제어 시스템 역할을 할 수 있습니다.
MNS는 철회 가능한 기능 단위를 사용합니다. 산업용 배전 시스템에는 다수의 피더 및 모터 회로가 포함되는 경우가 많습니다. 고정 장착 장비의 경우 개별 회로를 유지 관리하려면 더 광범위한 현장 분리 및 작업이 필요할 수 있습니다.
철회 가능한 아키텍처는 각 기능 회로를 독립적인 장치로 구성하여 유지 관리 활동을 보다 구체적으로 목표로 삼을 수 있도록 합니다.
엔지니어링 구성 중에 회로 유형 및 등급에 따라 적절한 서랍 장치를 선택한 다음 표준화된 모듈을 통해 조립할 수 있습니다.
이 디자인은 특히 다음과 같은 경우에 적합합니다.
다회로 산업 유통
모터 제어 센터
대규모 생산 라인 전력 시스템
중앙 집중식 전기실
지속적으로 운영되는 산업시설

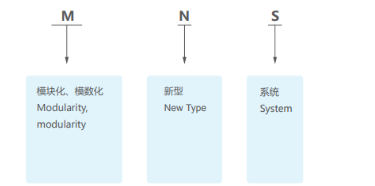

MNS 저전압 배전반의 가장 큰 장점은 인출형 구조뿐만 아니라표준화된 모듈형 디자인.
산업 프로젝트에는 동일한 저전압 시스템 내의 고용량 입력 공급 장치, 일반 전력 공급 장치, 소형 모터 회로, 제어 회로 및 반응성 보상 회로가 포함될 수 있습니다. 이러한 회로에는 전류 정격, 보호 요구 사항 및 제어 방법이 다릅니다.
따라서 MNS 구성은 다음을 기반으로 해야 합니다.
변압기 용량
들어오는 전류
피더 수량
모터 부하
모터 시동 방법
보호 요구 사항
무효 전력 수요
제어 및 통신 요구 사항
HAGOE는 고객의 단선 다이어그램, 로드 목록 또는 프로젝트 기술 사양에 따라 캐비닛 배열 및 기능 장치를 구성할 수 있습니다.
MNS 저전압 배전반은 하나의 특정 산업에 국한되지 않고 중앙 집중식 저전압 배전 및 모터 제어가 필요한 산업 시스템을 위해 설계되었습니다.
일반적인 응용 분야는 다음과 같습니다발전소, 변전소, 석유화학 시설, 야금 및 압연 철강, 운송 에너지 시스템, 경공업 및 섬유 공장.
|
전기적 성능 |
||
|
정격 절연 전압 |
660V(1000)V |
|
|
정격 작동 전압 |
380V, 660V |
|
|
메인 버스의 최대 작동 전류 |
6300A |
|
|
메인 버스바의 단기 내전류 |
100kA/1초 |
|
|
메인 버스바의 정격 피크 내전류 |
220kA/1초 |
|
|
배전 부스바 수직 부스바의 최대 작동 전류 |
2000A |
|
|
배전 부스바 수직 부스바의 피크 전류 |
|
|
|
|
표준형 |
105kA/0.1s 최대 105Ka/0.1S |
|
|
강화형 |
176kA/0.1초 최대 176Ka/0.1초 |
|
IEC 529 및 DIN 40050 표준을 준수합니다. |
|
25mm보다 큰 고정 보호용 IP30 |
|
1.0mm보다 큰 고정 보호용 IP40 |
|
IP54는 모든 방향의 먼지와 물보라로부터 보호합니다. |
|
IP54 보호 등급 주문 시 제조업체에 문의해야 합니다. |
MNS의 표준 서비스 조건은 장비 설계 요구 사항에 따라 확인되어야 합니다. 일반적인 조건은 다음과 같습니다.
운송 및 보관은 일반적으로 내에서 지원됩니다.-25°C ~ +55°C. 회복 불가능한 손상이 발생하지 않는 한 더 높은 단기 온도를 고려할 수 있습니다.
다음과 같은 특수 용도의 경우해양 석유 시추 플랫폼 및 원자력 발전소, 환경, 단열, 구조, 재료 및 테스트 요구 사항을 정의하기 위해 제조업체와 별도의 기술 계약을 체결해야 합니다.

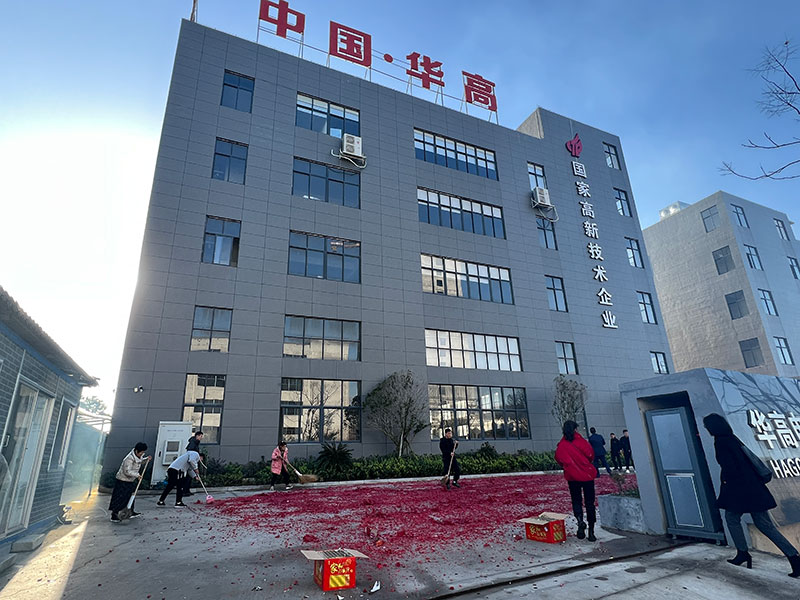

하고전기기술(주) 설립2008송전, 배전 시스템 및 전력 전자 분야에서 18년 이상의 경험을 보유하고 있습니다.
MNS 저전압 스위치기어와 같은 완전한 저전압 시스템을 위해 HAGOE는 표준 캐비닛 제작 이상의 기능을 제공합니다. 우리의 범위는 다음과 같습니다전기 구성표 설계, 기능별 유닛 구성, 캐비닛 제작, 부품 조립, 전체 캐비닛 테스트 및 국제 배송.
회사가 보유하고 있는34개 이상의 국내 특허독일의 Trumpf 레이저 절단기, 일본의 AMADA CNC 절곡기, 자동화된 CNC 펀칭 장비, SMT 생산 라인 및 지능형 테스트 시스템을 갖춘 생산 시설을 운영하고 있습니다.
이러한 제조 역량은 캐비닛 제작 정확성, 구조적 일관성 및 생산 안정성을 지원하는 한편 엔지니어링 팀은 프로젝트 부하, 회로 수량 및 제어 요구 사항에 따른 시스템 구성에 중점을 둡니다.

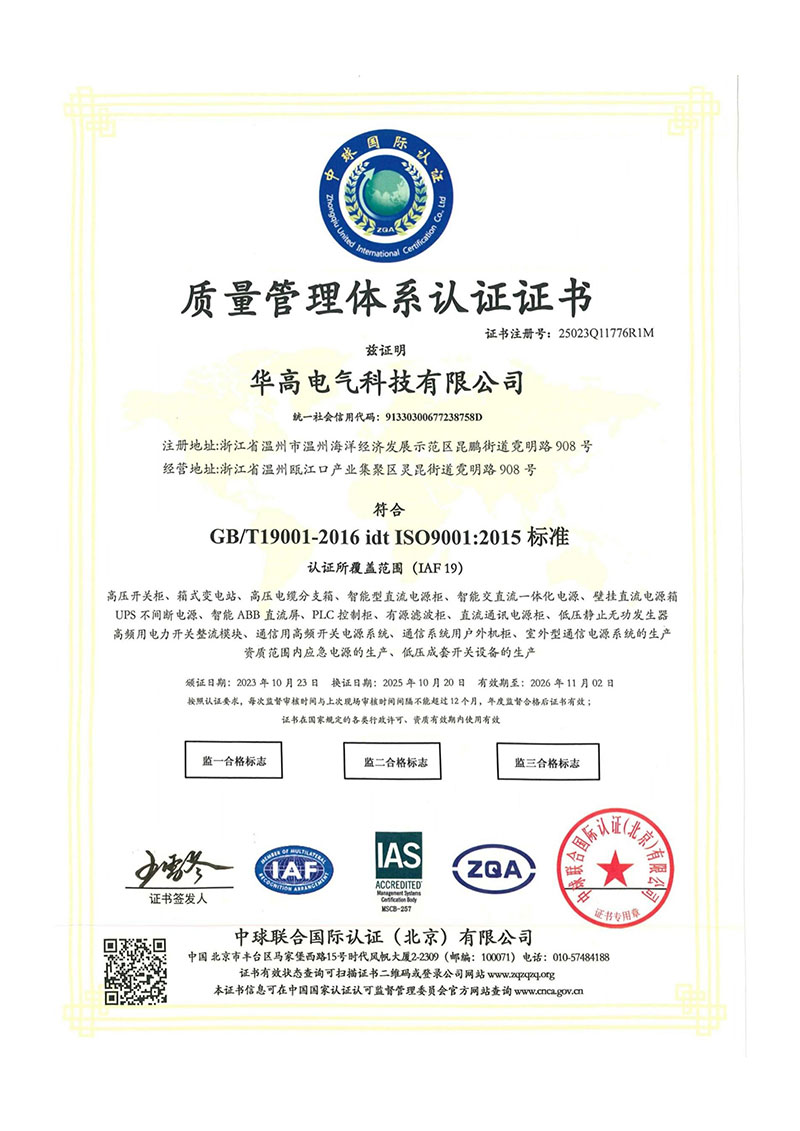

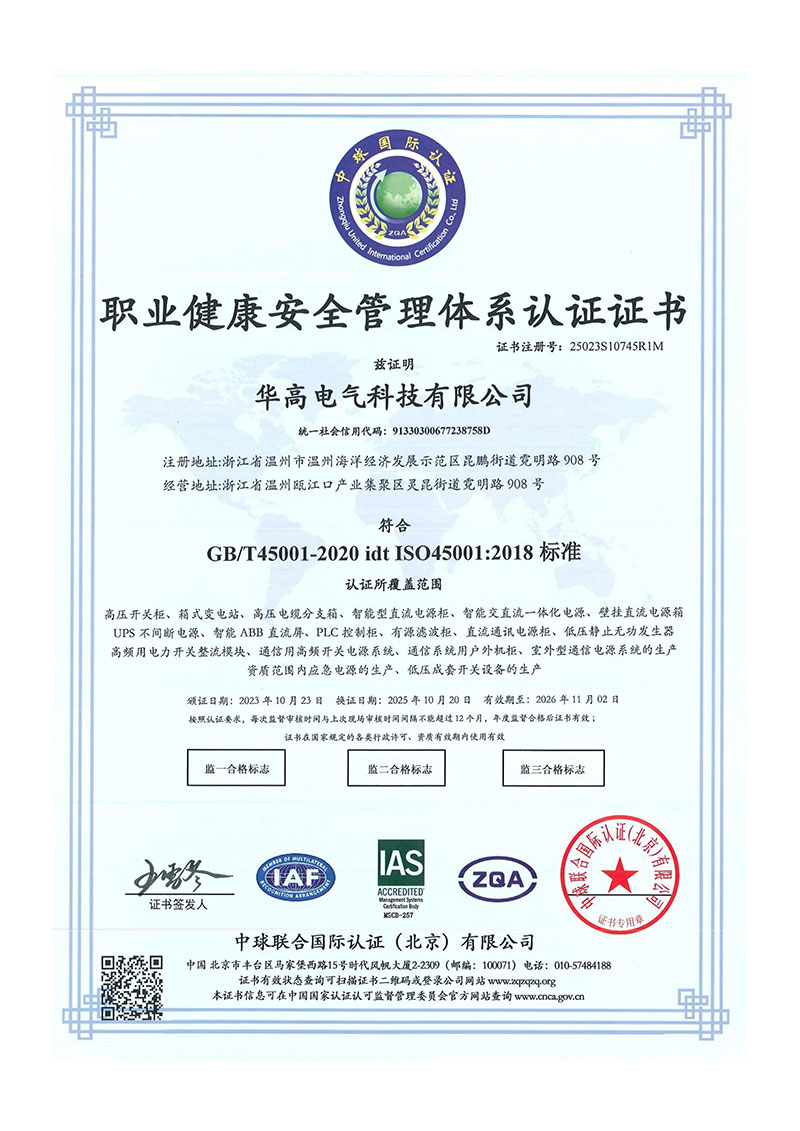

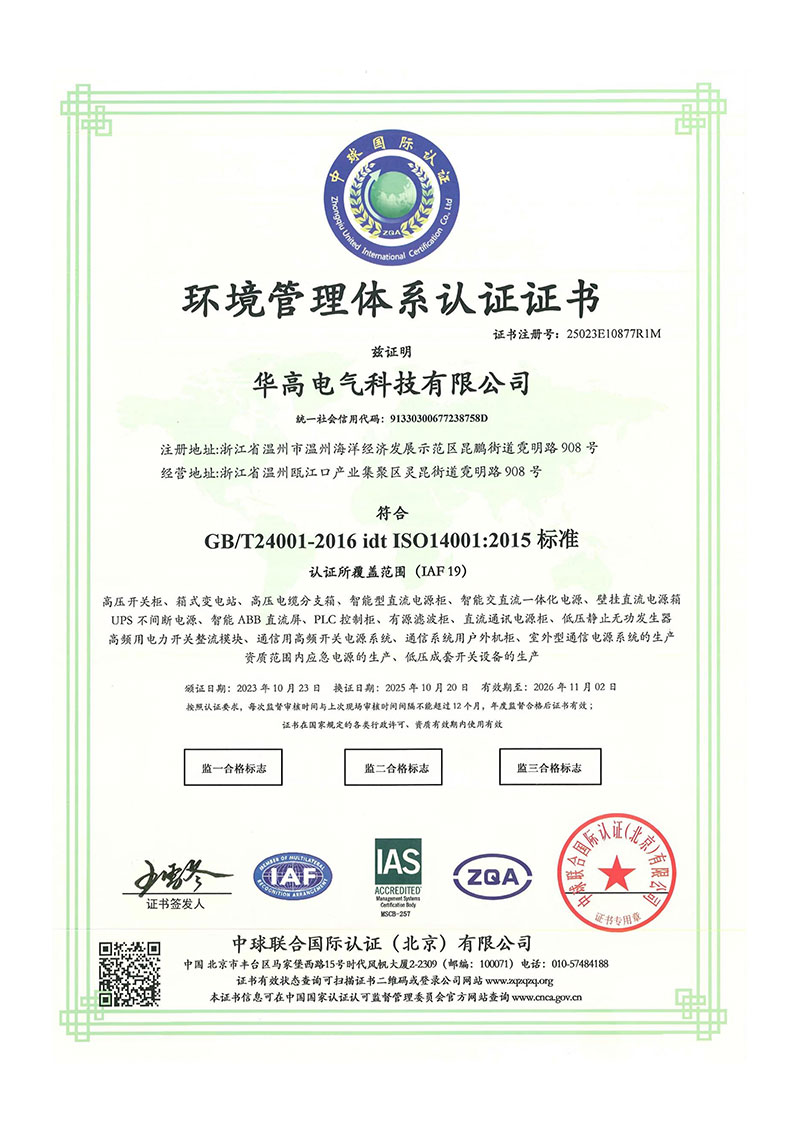

HAGOE는 아래에서 운영됩니다ISO9001 품질경영, ISO14001 환경경영, ISO45001 산업안전보건경영시스템.
MNS 품질 관리에는 다음이 포함됩니다.
입고 자재 검사
조달 및 프로젝트 요구 사항에 따라 주요 전기 부품, 캐비닛 재료 및 관련 부품을 검증합니다.
캐비닛 제작
치수 정확도와 제조 일관성을 유지하기 위해 레이저 절단 및 CNC 굽힘 공정이 사용됩니다.
기능 유닛 조립
서랍 유닛 구조, 기계적 작동 및 전기적 연결을 검사합니다.
부스바 및 배선 검사
부스바 설치, 연결, 절연 및 2차 배선 검사.
전기 테스트
공장 검사 및 전기 성능 테스트는 해당 표준 및 프로젝트 기술 사양에 따라 수행됩니다.
이러한 프로세스 기반 접근 방식은 배치 생산 중 구성 요소 변형, 조립 차이 및 배선 불일치로 인한 품질 위험을 줄이는 데 도움이 됩니다.
MNS 저전압 개폐 장치 프로젝트의 경우 최종 시스템 성능은 캐비닛 외관 이상의 요소에 따라 달라집니다.시스템 구성, 부품 매칭, 서랍부 설계, 부스바 배치, 2차 제어 및 최종 테스트모두가 하나의 엔지니어링 프로세스로 함께 작동해야 합니다.
HAGOE는 R&D 및 제조부터 프로젝트 납품까지 통합된 역량을 제공하며 고객의 요구 사항에 따라 MNS 시스템을 구성할 수 있습니다.
단선 다이어그램
목록 로드
기술 사양
설치환경
보호 요구 사항
표준 프로젝트의 경우 HAGOE는 제품 선택 및 기술 매개변수 확인을 제공할 수 있습니다. 산업 자동화, 석유화학, 야금 및 대규모 유통 프로젝트의 경우 엔지니어링 팀은 시스템 구성 및 기술 문서도 지원할 수 있습니다.
