사이의 주요 차이점온라인 UPS일반적인 대기 UPS는 UPS 인버터를 통해 부하가 지속적으로 공급되는지 여부입니다.
그만큼고주파 온라인 UPS사용하다이중 변환 온라인 토폴로지. 정상적인 유틸리티 조건에서 AC 입력 전원은 정류기와 DC 링크를 통과한 후 인버터를 통해 안정적인 AC 출력으로 다시 변환됩니다. 유틸리티 공급이 비정상이 되면 배터리는 기존 대기 UPS 시스템과 관련된 전송 중단 없이 인버터에 계속 공급합니다.
따라서 이 아키텍처는 전력 품질 장애에 민감한 서버, 의료 장비, 금융 단말기 및 정밀 기기에 적합합니다.

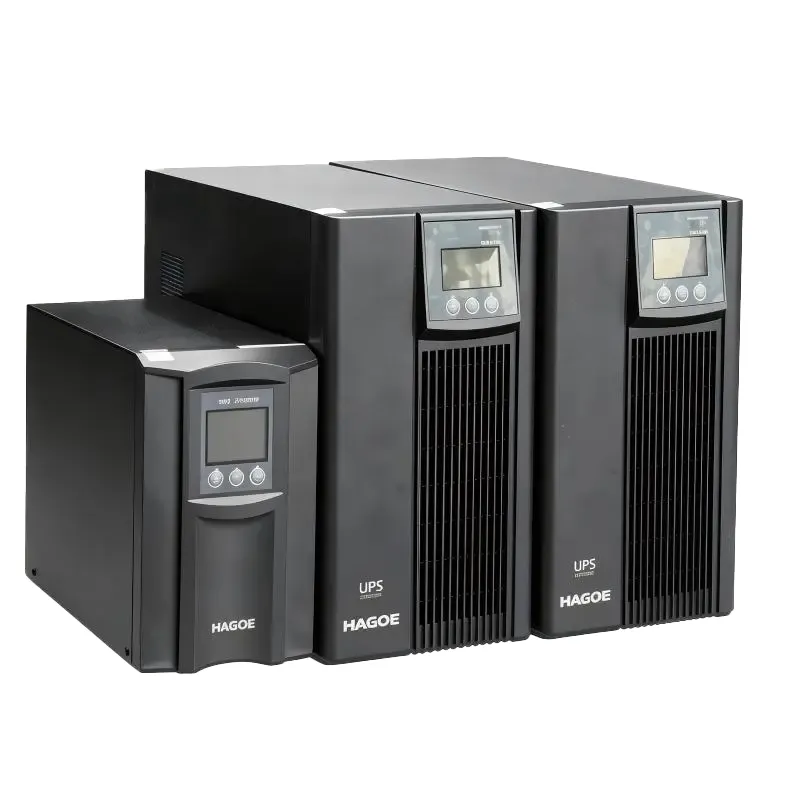

원래 제품 정보
전력 범위:
HC1~10KVA 단일 입력 및 단일 출력
H3C10~30KVA 3개 입력 및 단일 출력
H3C310~100KVA 3개 입력 및 3개 출력
고주파 온라인형,제로 스위칭 시간
원래 제품 정보
적용 범위: 컴퓨터 데이터 센터, 의료 장비, 금융 및 비즈니스 센터, 정밀 장비 등
원래 제품 정보
이중 스위칭 온라인 유형 설계로 UPS의 출력을순수 사인파 전원 공급 장치주파수 추적, 위상 고정 안정 전압, 필터링된 잡음 및 전력망 변동에 의한 간섭 없음을 통해 UPS는 사용자 장비에 대해 보다 포괄적이고 완벽한 보호를 제공합니다.
원래 제품 정보
마이크로프로세서 제어를 사용하여 고주파 펄스폭 변조(SPWM)를 직접 생성하여 UPS 인버터를 제어함으로써 UPS 제어 회로를 단순화하고 UPS 안정성을 향상시킵니다.디지털 제어 기술UPS의 신뢰성을 향상시키기 위해 5K 이상의 기계는내장형 출력 절연 변압기.
원래 제품 정보
A 넓은 입력 전압그리드 전압의 큰 변화로 인해 배터리 전원으로 자주 전환하는 것을 피할 수 있으며, 이는 전력 환경이 열악한 지역에 적합합니다. 입력 주파수 범위는45~55Hz이는 모든 종류의 연료 발전기가 안정적으로 작동하고 석유 기계에 대한 사용자 요구 사항을 충족할 수 있도록 보장합니다.
원래 제품 정보
그것은 가지고있다전원 켜기 자가 진단UPS의 숨겨진 문제로 인한 고장 위험을 방지하는 기능입니다. 그것에는 다중 기능 보호가 있습니다AC 입력 과전압/저전압 보호, 출력 과부하/단락 보호, 인버터 과열 보호, 배터리 부족전압 조기 경고 보호, 배터리 과충전 보호등등 시스템 운영의 안정성과 신뢰성이 크게 보장됩니다.
원래 제품 정보
통해RS232인터페이스와 UPS 지능형 모니터링 소프트웨어를 사용하면 컴퓨터와 통신할 수 있으며 UPS의 다양한 매개변수가 통신 인터페이스에 명확하게 표시될 수 있습니다.SNMP 어댑터선택 사항이며 UPS에는 원격 네트워크 관리 기능이 있어 즉각적인 UPS 데이터 및 전원 정보를 제공하고 다양한 네트워크 운영 체제를 통해 통신 및 관리할 수 있습니다.
| 매개변수 | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| 정격 용량 | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4.8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW |
| 정격전압 | 220/230VAC 옵션 | 220/230VAC 옵션 | 220/230VAC 옵션 | 220/230VAC 옵션 | 220/230VAC 옵션 | 220/230VAC 옵션 | 220/230VAC 옵션 |
| 정격 주파수 | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| 입력 전압 범위 | 부하 <70%일 때: 115±5–295±5VAC; 부하 ≥70%일 때: 160±5–295±5VAC | 같은 | 같은 | 176~276VAC | 176~276VAC | 176~276VAC | 176~276VAC |
| 입력 주파수 범위 | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz |
| 역률 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| 출력 절연 변압기 | — | — | — | 내장 | 내장 | 내장 | 내장 |
| 출력 전압 범위 | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| 출력 주파수 범위(배터리 모드) | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% |
| 출력 파형 - 선형 부하 | ≤3% 왜곡 | ≤3% 왜곡 | ≤3% 왜곡 | ≤3% 왜곡 | ≤3% 왜곡 | ≤3% 왜곡 | ≤3% 왜곡 |
| 출력 파형 - 비선형 부하 | 6% 이하의 왜곡 | 6% 이하의 왜곡 | 6% 이하의 왜곡 | 6% 이하의 왜곡 | 6% 이하의 왜곡 | 6% 이하의 왜곡 | 6% 이하의 왜곡 |
| 과부하 용량 | 110~150%: 5분 후 바이패스로 전환합니다. >150%: 30초 후 바이패스로 전환 | 같은 | 같은 | 105~130%: 10분 동안 알람이 울린 후 바이패스로 전환됩니다. >130%: 1초 알람 및 바이패스로 전환; 1분 후에 출력이 닫힙니다. | 같은 | 같은 | 같은 |
| 피크 파고율 | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) |
| 배터리 전압 | 표준: 24VDC; 확장: 36VDC | 표준: 48VDC; 확장: 72VDC | 표준: 72VDC; 확장: 96VDC | 192VDC; 240VDC 옵션 | 192VDC; 240VDC 옵션 | 192VDC; 240VDC 옵션 | 192VDC; 240VDC 옵션 |
| 전환 시간(주전원 → 배터리) | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms |
| 통신 인터페이스 | RS232; SNMP 옵션 | RS232; SNMP 옵션 | RS232; SNMP 옵션 | RS232; SNMP 옵션 | RS232; SNMP 옵션 | RS232; SNMP 옵션 | RS232; SNMP 옵션 |
| 작동 온도 | -20°C ~ +55°C* | -20°C ~ +55°C* | -20°C ~ +55°C* | -20°C ~ +55°C* | -20°C ~ +55°C* | -20°C ~ +55°C* | -20°C ~ +55°C* |
| 상대습도 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 |
| 보관 온도 | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C |
| 고도 | 최대 1,500m | 최대 1,500m | 최대 1,500m | 최대 1,500m | 최대 1,500m | 최대 1,500m | 최대 1,500m |
| 치수(W × D × H, mm) | 360×147×220 | 440×192×340 | 440×192×340 | 369×190×688 | 442×190×688 | 592×250×826 | 592×250×826 |
| 순중량(kg) | 표준: 8.5; 확장: 11.9 | 표준: 16; 확장: 22.0 | 표준: 18.2; 확장: 27.9 | 표준: 51; 확장: 62 | 표준: 55; 확장: 63 | 상담해 주십시오 | 상담해 주십시오 |
| 구현 표준 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
참고:
| 매개변수 | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| 정격 용량 | 6KVA / 4.8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW | 30KVA / 24KW |
| 정격전압 | 380/400VAC 옵션 | 380/400VAC 옵션 | 380/400VAC 옵션 | 380/400VAC 옵션 | 380/400VAC 옵션 |
| 정격 주파수 | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| 입력 전압 범위 | 285~475VAC | 285~475VAC | 285~475VAC | 285~475VAC | 285~475VAC |
| 입력 주파수 범위 | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz | 45~55Hz |
| 역률 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| 출력 전압 범위 | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| 출력 주파수 범위(배터리 모드) | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% |
| 출력 파형 - 선형 부하 | <3% | <3% | <3% | <3% | <3% |
| 출력 파형 - 비선형 부하 | <4% | <4% | <4% | <4% | <4% |
| 과부하 용량 | 105%~130%: 10분 후 바이패스로 전환됩니다. >130%: 1초 알람 후 바이패스로 전환됩니다. 1분 후에 출력이 종료됩니다. 과부하가 제거되면 UPS는 자동으로 인버터 모드로 돌아갑니다. | 같은 | 같은 | 같은 | 같은 |
| 피크 파고율 | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) | 3:1(최대) |
| 배터리 전압 | 192VDC / 240VDC 옵션 | 192VDC / 240VDC 옵션 | 192VDC / 240VDC 옵션 | 192VDC / 240VDC 옵션 | 192VDC / 240VDC 옵션 |
| 전환 시간 | 0ms | 0ms | 0ms | 0ms | 0ms |
| 통신 인터페이스 | — | — | — | — | — |
| 작동 온도 | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C |
| 상대습도 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 | 0~95%, 비응결 |
| 보관 온도 | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C | -20°C ~ +55°C |
| 고도 | 1,500m 이상: 용량 감소가 필요합니다. | 1,500m 이상: 용량 감소가 필요합니다. | 1,500m 이상: 용량 감소가 필요합니다. | 1,500m 이상: 용량 감소가 필요합니다. | 1,500m 이상: 용량 감소가 필요합니다. |
| 구현 표준 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
참고: 원본 이미지에서는 통신 인터페이스, 작업 환경 및 물리적 속성 필드가 비어 있으므로 지원되지 않는 사양을 추가하지 않았습니다.
고주파수 온라인 UPS 용량 선택은 단순히 장치 수보다는 실제 부하를 기준으로 해야 합니다.
1단계 - 실제 부하 계산
먼저, 서버, 네트워크 장비, 의료 기기, 제어 시스템 및 기타 중요 부하의 실제 전력 요구 사항을 결정합니다.
2단계 – 향후 확장 고려
향후 데이터 센터나 서버룸을 확장할 계획이 있는 경우 UPS가 장기간 최대 부하로 실행되지 않도록 충분한 용량을 확보해야 합니다.
3단계 - 입력 및 출력 구성 확인
그만큼HC 시리즈단상 입력/단상 출력 시나리오에 적합합니다.H3C 시리즈3상 입력/단상 출력 및 3상 입력/3상 출력 구성을 모두 지원합니다. 대규모 프로젝트의 경우 배전 시스템 아키텍처를 기반으로 입력 및 출력 모드를 확인해야 합니다.
4단계 – 배터리 백업 시간 결정
UPS 정격 용량과 배터리 백업 시간은 별개의 매개변수입니다. 용량은 UPS가 지원할 수 있는 부하를 결정하는 반면, 배터리 팩은 주로 정전 시 전원 공급 기간을 결정합니다.
5단계 – 생성기 호환성 확인
프로젝트에 디젤 발전기 또는 기타 연료 발전 장비가 포함된 경우 입력 주파수 및 발전기 출력 특성을 확인하십시오. 이 제품 시리즈는 다음의 입력 주파수 범위를 지원합니다.45~55Hz, 발전기 구동 애플리케이션에 적합합니다.
조달팀의 경우 실제 전기 조건을 기반으로 결정을 내려야 합니다.
다음과 같은 경우 고주파 UPS를 선택하십시오.

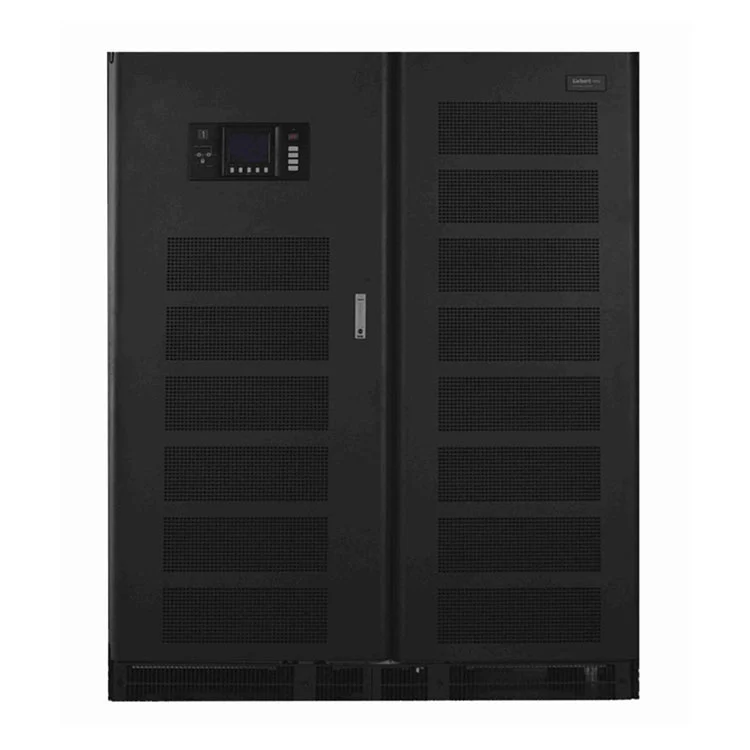

다음과 같은 경우 저주파 UPS를 고려하십시오.
고주파가 항상 저주파보다 낫다는 보편적인 대답은 없습니다. 전문적인 UPS 선택을 위해 HAGOE는 다음 사항을 평가할 것을 권장합니다.실제 부하 프로파일, 최대 부하, 비선형 부하 비율, 모터 시동 전류, 필요한 백업 시간, 발전기 특성, 주변 조건 및 향후 확장 용량UPS 아키텍처를 선택하기 전에.
을 위한고주파 온라인 UPS프로젝트에서 HAGOE의 엔지니어링 팀은 고객의 애플리케이션을 기반으로 용량 선택, 입력/출력 구성, 배터리 크기 조정 및 맞춤형 시스템 설계를 지원할 수 있습니다.
데이터 센터에는 높은 수준의 전력 연속성과 전력 품질이 필요합니다. 그만큼고주파 온라인 UPS온라인 이중 변환 아키텍처를 사용하여 중요한 IT 부하에 조정된 전력을 지속적으로 공급합니다.RS232그리고 선택사항SNMP통신 지원 원격 모니터링.
의료 장비는 전력 교란에 민감할 수 있습니다. UPS는 안정적인 백업 전원과 전력 품질 보호가 필요한 의료 정보 시스템, 정밀 의료 장비 및 기타 중요 부하에 적용될 수 있습니다.
금융기관, 사무실, 비즈니스 센터의 서버, 네트워크 장비, 데이터 단말기는 지속적인 운영이 필요합니다. UPS는 배터리 백업과 원격 모니터링을 제공하여 유틸리티 중단이 비즈니스 시스템에 미치는 영향을 줄이는 데 도움을 줍니다.
전압 변동, 전기 소음 및 전원 중단은 정밀 기기 및 제어 장비에 영향을 미칠 수 있습니다. 온라인 UPS 아키텍처는 이중 변환을 통해 조정된 전원을 제공합니다.
HAGOE는 UPS 캐비닛만 공급하는 것이 아니라 조달 주기 전반에 걸쳐 지원을 제공합니다.
사전 판매:기술 상담, 제품 선택, 용량 매칭, 맞춤형 솔루션 설계, 샘플 테스트 및 입찰 문서화.
생산 중:생산 추적, 품질 검사 문서화, 물류 조정 및 수출 문서화.
설치:영어 설치 매뉴얼, 원격 기술 안내 및 시운전 지원. 대규모 프로젝트의 경우 프로젝트 범위에 따라 엔지니어가 현장 설치 및 시운전에 참여할 수 있습니다.
판매 후: a 2년 보증회사의 서비스 정책에 따라 평생 유지 관리, 원격 문제 해결, 예비 부품 공급 및 기술 지원이 제공됩니다.
설립년2008, HAGOE는 저장성 원저우에 위치한 전기 장비 제조업체로 R&D, 설계, 제조, 판매 및 글로벌 서비스를 통합하고 있습니다. 회사의 등록 자본금은 다음과 같습니다.5100만 위안, 전문 엔지니어링 팀과 현대적인 생산 기지를 갖추고 있습니다.34개 이상의 국내 특허.

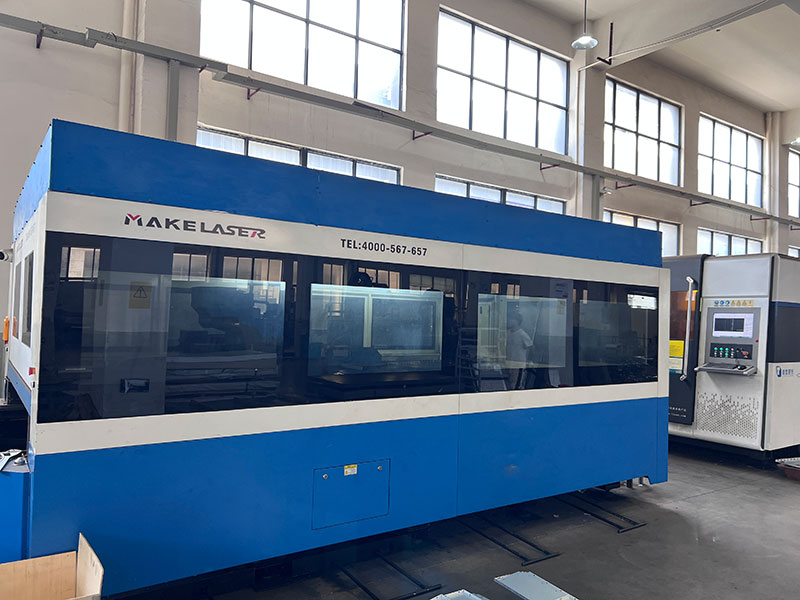

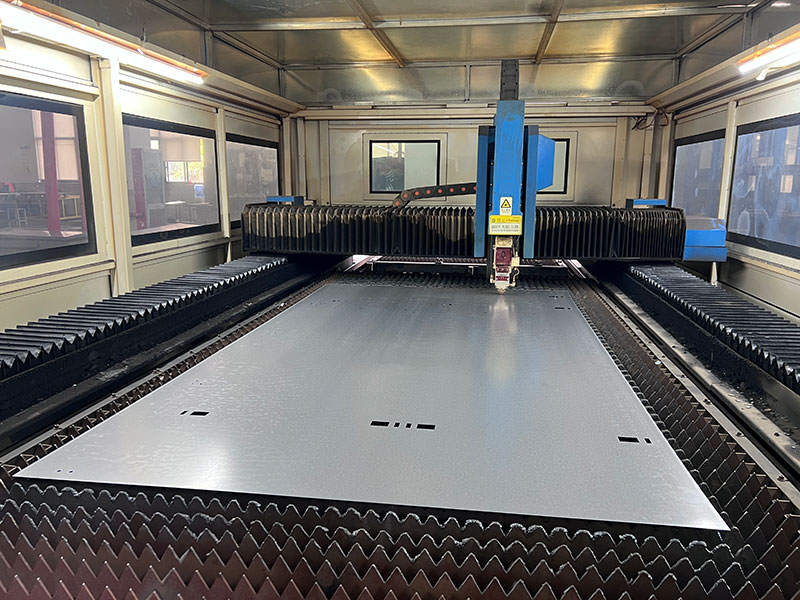

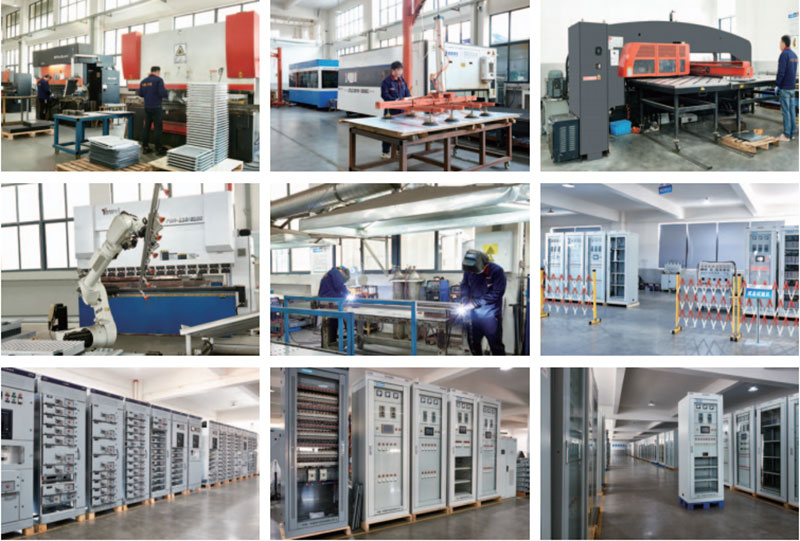

제조 시스템에는 다음이 포함됩니다.TRUMPF 레이저 절단기, AMADA CNC 벤딩 머신, 자동화된 터렛 펀칭 장비, SMT 생산 라인 및 지능형 노화 테스트 시스템과 EMC, IP 보호 및 환경 테스트 장비가 함께 제공됩니다.
HAGOE는 아래에서 운영됩니다ISO9001, ISO14001 및 ISO45001관리 시스템. 해당 제품 범위에 따라 회사는CCC, CE, CB 및 RoHS관련 규정을 준수하고 해당 GB 및 IEC 요구 사항에 따라 제품을 개발합니다.
안온라인 UPS인버터를 통해 부하가 지속적으로 공급되는 이중 변환 구조를 사용합니다. 기존 대기 UPS는 일반적으로 유틸리티 공급이 비정상이 되는 경우에만 부하를 배터리 전원으로 전환합니다.
예. 그만큼HC 시리즈고주파 온라인 UPS입니다.1~10KVA단일 입력 및 단일 출력 구성.
그만큼H3C 시리즈커버10~30KVA3개 입력 및 단일 출력 구성 및H3C3-10–100KVA3입력 및 3출력 구성.
예. 제품 사양에서는 시리즈를 다음과 같이 설명합니다.스위칭 시간이 0인 고주파 온라인 유형.
지정된 입력 주파수 범위는 다음과 같습니다.45~55Hz, 시스템을 발전기 구동 환경에 적합하게 만듭니다. 각 프로젝트마다 발전기 용량, 출력 안정성 및 UPS 입력 요구 사항을 확인해야 합니다.
예. UPS는 지원합니다RS232통신 및 지능형 모니터링 소프트웨어, 옵션SNMP 어댑터원격 네트워크 관리가 가능합니다.
보호 기능은 다음과 같습니다AC 입력 과전압/저전압 보호, 출력 과부하/단락 보호, 인버터 과열 보호, 배터리 저전압 경고, 배터리 과충전 보호.
