사이의 차이모듈형 UPS전통적인 타워형 UPS는 단순한 캐비닛 디자인이 아닙니다. 여기에는 용량 구성, 중복성 및 유지 관리에 대한 다른 접근 방식이 포함됩니다.
기존 UPS는 일반적으로 완전한 전원 장치로 구성됩니다. 부하가 증가하면 사용자는 다른 UPS 시스템을 추가하거나 기존 장치를 더 큰 모델로 교체해야 할 수도 있습니다. 에이모듈형 UPS전력 모듈, 제어 시스템 및 관련 기능을 확장 가능한 아키텍처에 통합하여 현재 부하 및 향후 확장 계획에 따라 용량을 구성할 수 있습니다.
데이터 센터 및 통신실의 경우 이는 처음부터 향후 최대 수요에 맞게 전체 시스템 크기를 조정하는 것에서 실제 부하가 증가함에 따라 점진적으로 용량을 확장하는 것으로 UPS 조달을 변경할 수 있습니다.

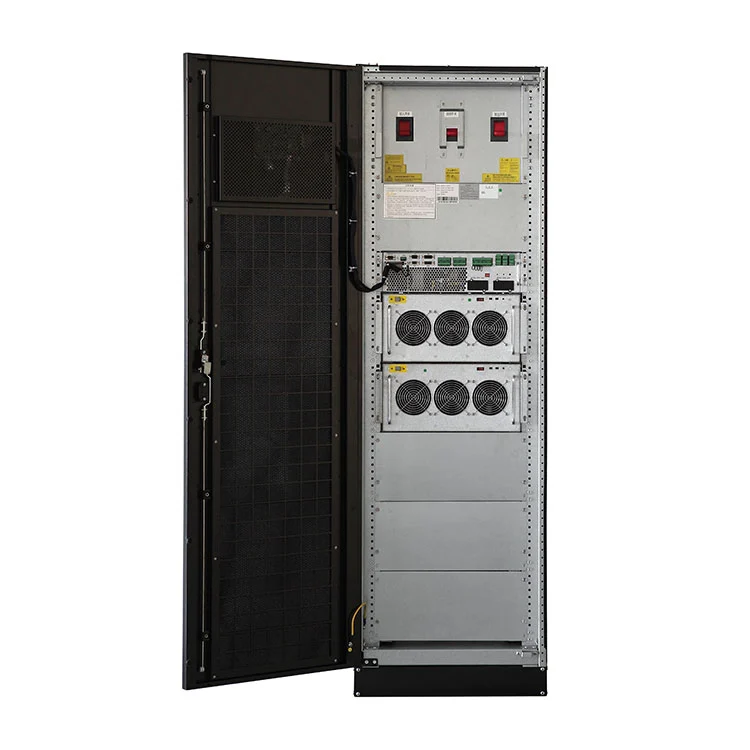

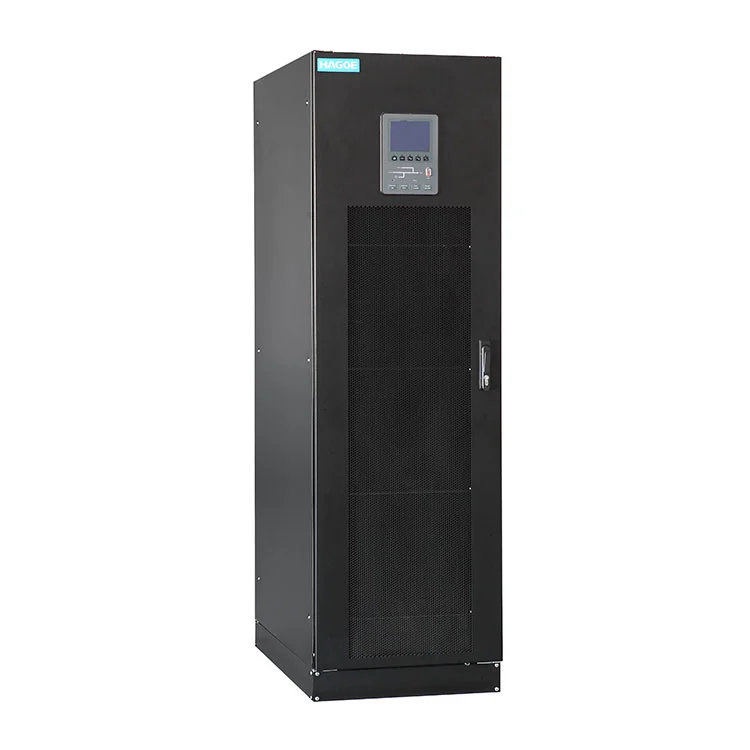

모듈형 UPS 전원 공급 장치전통적인 타워형 UPS 시스템의 기술적 특징과 현대 데이터 센터 및 장비실의 모듈화 요구 사항을 결합합니다. 그것은 채택한다DSP 디지털 제어 기술그리고N+X 중복 모듈형 설계, 사용자는 실제 부하 요구 사항에 따라 시스템을 유연하게 구성할 수 있습니다. 단일 모듈은 다음과 같은 용량을 제공합니다.20KVA, 용량은 최대캐비닛당 200KVA여러 모듈을 병렬로 연결하면 가능합니다.
모듈형 설계를 구현하는 동시에 중요 전력 장비의 신뢰성, 적용성 및 유지 관리성을 크게 향상시켜 높은 신뢰성의 전원 공급 장치가 요구되는 다양한 산업에 적합한 선택이 됩니다.
| 범주 | 매개변수 | 사양 |
|---|---|---|
| 모델 | 모델 | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| 주요 입력 | 입력 전압 | 380VAC / 400VAC / 415VAC |
| 입력 주파수 | 50/60Hz | |
| 역률 | >0.99 | |
| 전류 왜곡률 | THDi <3% | |
| 전압 범위 | -40%~+25%; -40%~-20%(선형 주파수 감소 포함) | |
| 주파수 범위 | 40~70Hz | |
| 우회로 | 바이패스 전압 | 380VAC / 400VAC / 415VAC |
| 전압 범위 | -20%~+15% | |
| 과부하 용량 | 135%, 장기 근무 | |
| 과부하 용량 | 135%~150%, 6분 | |
| 과부하 용량 | 부하 >150%, 작업 시간<100ms | |
| 산출 | 출력 전압 | 380VAC / 400VAC / 415VAC |
| 전압 정밀도 | ±1%(균형 부하);±1.5%(불균형 부하) | |
| 전압 왜곡률 | THD <1.5%(선형 부하);THD <5%(비선형 하중) | |
| 역률 | 0.8 | |
| 3상 정밀도 | 120°±0.5° | |
| 피크 값 비율 | 3:1 | |
| 과부하 용량 | 110%, 1시간, 바이패스로 전환 | |
| 과부하 용량 | 125%, 10분, 바이패스로 전환 | |
| 과부하 용량 | 150%, 200ms, 바이패스로 전환 | |
| 과부하 용량 | >150%,200ms, 우회로 전환 | |
| 체계 | 시스템 효율성 | 일반 모듈:95% |
| 시스템 효율성 | 경제 모듈:98% | |
| 배터리 효율 | 95% | |
| 표시하다 | LCD + LED, 터치스크린 + 키보드 | |
| 보호 수준 | IP20 | |
| 통신 인터페이스 | RS232, RS485, 접점, SNMP 카드, EPO, 생성기 인터페이스 | |
| 연결 모드 | 상부 및 하부 연결 지원 | |
| 작동 온도 | 0~40°C | |
| 보관 온도 | -25~70°C | |
| 상대습도 | 0~95%(결로가 없을 것) | |
| 소음 | <55dB | |
| 배터리 | 배터리 전압 | ±240VDC(32~44섹션 설정 가능) |
| 배터리 구성 | 20% 시스템 전력 | |
| 배터리 전압 허용 오차 | ±1% | |
| 무게 | 전력 모듈 | 10KVA:20kg |
| 전력 모듈 | 15KVA:21kg | |
| 전력 모듈 | 20KVA:25kg | |
| 전력 모듈 | 25KVA:30kg | |
| 전력 모듈 | 30KVA:34kg | |
| 크기 | 6모듈 캐비닛 | 600×900×1600mm |
| 10모듈 캐비닛 | 600×900×2000mm | |
| 전력 모듈 | 440×590×134mm(10KVA / 15KVA / 20KVA) | |
| 캐비닛 무게 | 6모듈 캐비닛 | 모델: HM060-10, HM090-15, HM120-20;150kg |
| 10모듈 캐비닛 | 모델: HM100-10, HM150-15, HM200-20;180kg |
모듈형 UPS의 주요 장점 중 하나는 UPS 용량이 실제 부하 요구 사항을 따를 수 있다는 것입니다.
예를 들어, 새로 건설된 기계실은 초기 부하가 상대적으로 낮을 수 있지만 향후 서버, 스토리지 시스템, 네트워크 장비 또는 기타 IT 부하가 추가될 수 있습니다. 모듈형 아키텍처를 사용하면 처음부터 전체 용량을 구매하는 대신 실제 프로젝트 성장에 따라 UPS 구성을 확장할 수 있습니다.
중요한 부하의 경우 UPS 선택은 필요한 용량 충족에만 국한되지 않습니다. 또한 시스템은 전원 모듈을 사용할 수 없게 되는 경우 나머지 시스템이 계속 작동할 수 있는지 여부도 고려해야 합니다.
HAGOE 모듈형 UPS는 다음을 채택합니다.N+X 중복 모듈형 설계. 이 아키텍처에서는"N"는 실제 부하를 지원하는 데 필요한 모듈 수를 나타내고,"엑스"추가 중복 모듈을 나타냅니다. 적절한 이중화 구성은 개별 모듈 오류가 전체 전원 공급 시스템에 미치는 영향을 줄일 수 있습니다.
실제 N+X 구성은 부하 용량, 필요한 신뢰성 수준 및 프로젝트 설계 요구 사항에 따라 결정되어야 합니다.
| 비교 | 모듈형 UPS | 전통적인 타워 UPS |
|---|---|---|
| 건축학 | 모듈형 전력 아키텍처 | 통합 UPS 장치 |
| 용량 구성 | 유연한 모듈 기반 구성 | 일반적으로 UPS 장치 용량에 따라 고정됩니다. |
| 확장 | 수요에 따라 모듈 추가 | 추가 UPS 장치 또는 교체가 필요할 수 있음 |
| 중복성 | N+X 이중화 구성 가능 | 일반적으로 완전한 UPS 이중화를 기반으로 함 |
| 유지 | 결함이 있는 모듈을 독립적으로 처리할 수 있습니다.디자인에 따라 | 유지보수에는 전체 UPS 장치가 포함될 수 있습니다. |
| 향후 부하 증가 | 단계적 확장에 적합 | 보다 사전적인 용량 계획이 필요함 |
| 설치 | 모듈형 캐비닛 시스템 | 기존 UPS 캐비닛 |
| 초기 구성 | 실제 부하와 일치 가능 | 예상되는 최대 부하에 따라 크기가 결정되는 경우가 많습니다. |
| 데이터 센터 적합성 | 확장 가능한 임계 부하에 매우 적합 | 고정 용량 애플리케이션에 적합 |
| 조달 초점 | 확장성, 중복성, 유지 관리성 | 용량, 신뢰성 및 초기 시스템 구성 |
이는 모듈형 UPS가 기존 타워형 UPS보다 항상 우수하다는 의미는 아닙니다.
부하가 안정적이고 필요한 용량이 명확하게 정의되어 있으며 향후 확장이 불가능할 경우 기존 UPS는 간단한 솔루션으로 남아 있을 수 있습니다.
프로젝트에 지속적인 확장, 부하 증가, 단계적 데이터 센터 구축 또는 고가용성 요구 사항이 포함되는 경우 모듈형 UPS의 확장성과 이중화는 더 큰 가치를 제공할 수 있습니다.
따라서 UPS 조달은 초기 구매 가격에만 초점을 맞추기보다는 전체 프로젝트 수명주기를 고려해야 합니다.
HAGOE의 제품 정보에 따르면 단일 모듈은 다음과 같은 용량을 제공할 수 있습니다.20KVA. 모듈형 아키텍처를 통해 사용자는 하나의 대용량 UPS 장치에 전적으로 의존하는 대신 실제 부하 요구 사항에 따라 시스템을 구성할 수 있습니다.
단일 캐비닛 내 모듈의 병렬 연결을 통해 시스템은 최대200KVA. 이를 통해 시스템은 중간 규모의 중요 부하부터 대규모 기계실 전력 시스템에 이르기까지 다양한 요구 사항을 해결할 수 있습니다.
엔지니어링 노트:최종 모듈 수량, N+X 이중화 수준, 배터리 구성 및 시스템 용량은 실제 부하 및 프로젝트 요구 사항에 따라 확인되어야 합니다.

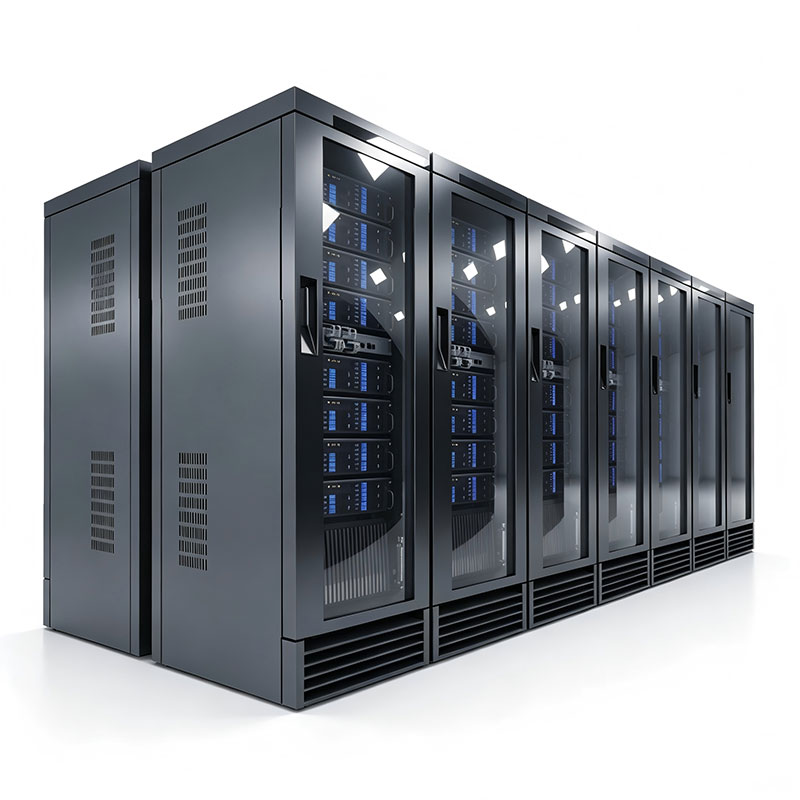

데이터 센터에는 서버, 스토리지 시스템 및 네트워크 장비가 추가됨에 따라 점진적인 로드 증가가 발생하는 경우가 많습니다. 모듈형 UPS는 모듈형 구성을 통해 변화하는 전력 수요에 적응할 수 있으므로 확장 가능한 데이터 센터 전력 아키텍처에 적합합니다.
통신실 및 통신실에는 높은 수준의 전력 연속성과 장비 가용성이 필요합니다. 중요한 통신 장비의 전력 가용성을 향상시키기 위해 중복 아키텍처를 사용하는 동시에 회의실의 부하 크기에 따라 구성할 수 있습니다.
산업 자동화에 사용되는 PLC 시스템, 컨트롤러, 모니터링 장비 및 통신 장치에는 지속적이고 안정적인 전력이 필요할 수 있습니다. 이는 중요한 제어 부하에 대한 백업 전력 및 전력 품질 보호를 제공할 수 있습니다.
금융 기관, 상업 센터, 기업 IT 시스템에는 서버와 네트워크 장비의 안정적인 운영이 필요합니다. 중요한 IT 부하에 대해 확장 가능한 백업 전원 아키텍처를 제공할 수 있습니다.
조달 담당자 및 EPC 프로젝트의 경우 문의 단계에서 다음 세부 사항을 명확히 하는 것이 좋습니다.
1. 필요 용량 확인
단순히 일반적인 UPS 용량 수치를 제공하는 대신 현재 부하, 최대 부하 및 향후 확장 용량을 지정하십시오.
2. 중복 요구 사항 정의
프로젝트에 필요한지 여부를 명확하게 지정하십시오.엔, 엔+1또는 다른N+X중복 아키텍처.
3. 배터리 자율성 확인
주전원 정전 후 UPS가 부하 작동을 유지하는 데 필요한 기간을 지정합니다.
4. 설치 조건 확인
서버실 공간, 케이블 출입 방법, 주변 온도, 유지 관리 접근 경로에 관한 정보를 제공합니다.
5. 기술문서 요청
공급업체에게 제품 사양, 시스템 제안, 배선도, 인증 문서, 테스트 보고서, 설치/유지보수 매뉴얼을 제공하도록 요구합니다.
6. 공급업체의 엔지니어링 역량을 평가합니다.
모듈형 UPS 시스템을 다룰 때 제품 가격에만 초점을 맞추지 마십시오. 또한 시스템 구성, 병렬 시스템 설계, 테스트, 설치 지침 및 판매 후 유지 관리와 관련된 공급업체의 역량을 평가합니다.
설립년2008, HAGOE는 전력 전자 및 전원 공급 장치 제조 분야에서 18년 이상의 경험을 보유하고 있습니다. 병렬 모듈, 이중화 및 연속 작동을 포함하는 모듈형 UPS 시스템의 경우 회사는 전자 조립 및 전체 장치 테스트를 포괄하는 생산 및 검증 프로세스를 적용합니다.
제조시설을 갖추고 있습니다TRUMPF 레이저 절단기, AMADA CNC 벤딩 머신, SMT 생산 라인 및 자동화된 터렛 펀칭 장비. 테스트 리소스에는 다음이 포함됩니다.지능형 노화, EMC, IP 보호 및 환경 테스트 장비전기적 성능, 작동 안정성 및 환경 적응성을 검증합니다.
HAGOE는 아래에서 운영됩니다ISO9001, ISO14001 및 ISO45001관리 시스템 및 보유34개 이상의 국내 특허. 또한 제품 포트폴리오에는 GZDW DC 전원 시스템, UPS/EPS, 배전 장비 및 신에너지 전기 시스템이 포함되어 모듈형 UPS 개발 및 시스템 통합을 위한 관련 제조 경험을 제공합니다.
UPS 용량은 실제 부하, 역률, 향후 확장 요구 사항 및 필요한 이중화 수준을 기준으로 계산해야 합니다. 단순히 모든 장비의 정격 전력을 추가하는 대신, 필요한 전력을 결정하기 전에 현재 부하와 계획 부하를 모두 고려해야 합니다.N모듈과X중복 모듈.
N실제 부하를 지원하는 데 필요한 최소 모듈 수를 나타냅니다.X추가 중복 모듈을 나타냅니다. 예를 들어, 필요한 용량에 하나의 이중화 모듈을 추가하면N+1구성. 최종 중복성 수준은 프로젝트의 신뢰성 요구 사항과 부하 중요도에 따라 결정되어야 합니다.
시스템이 다음과 같이 구성되면N+X 이중화, 나머지 사용 가능한 모듈은 하나의 모듈을 사용할 수 없게 되더라도 설계된 작동 범위 내에서 임계 부하를 계속 지원할 수 있습니다. 전체 로드가 온라인 상태로 유지될 수 있는지 여부는 로드 수준, 중복 모듈 수 및 시스템 제어 전략에 따라 달라집니다.
예. 모듈형 무정전 전원 공급 장치 아키텍처의 주요 목적 중 하나는 용량 확장성입니다. 전체 UPS 시스템을 교체하는 대신 부하가 증가하면 추가 전원 모듈을 추가할 수 있습니다. 확장하기 전에 사용 가능한 모듈 위치, 시스템 용량, 업스트림/다운스트림 배포 및 이중화 요구 사항을 확인해야 합니다.
현재 제품 정보에 따르면 단일 모듈은 최대20KVA, 단일 캐비닛은 최대200KVA병렬 연결을 통해. 실제 시스템 용량과 모듈 수량은 부하 및 이중화 구성에 따라 결정되어야 합니다.
UPS는 단순히 최대 용량의 현재 실제 부하에 맞게 크기를 조정해서는 안 됩니다. 설계에서는 프로젝트의 부하 증가 계획을 기반으로 적절한 용량 마진과 함께 향후 확장 및 중복성 요구 사항을 고려해야 합니다. 데이터 센터 및 기타 중요 부하의 경우 이후 사용 가능한 용량N+X중복성도 고려해야합니다.
배터리 용량은 주로 다음 사항에 따라 달라집니다.UPS 부하 전력, 필요한 백업 시간, 배터리 시스템 전압, 방전 특성 및 주변 온도. 배터리 용량은 UPS KVA 등급만으로 선택해서는 안 됩니다. 필요한 자율 시간도 계산에 포함되어야 합니다.
