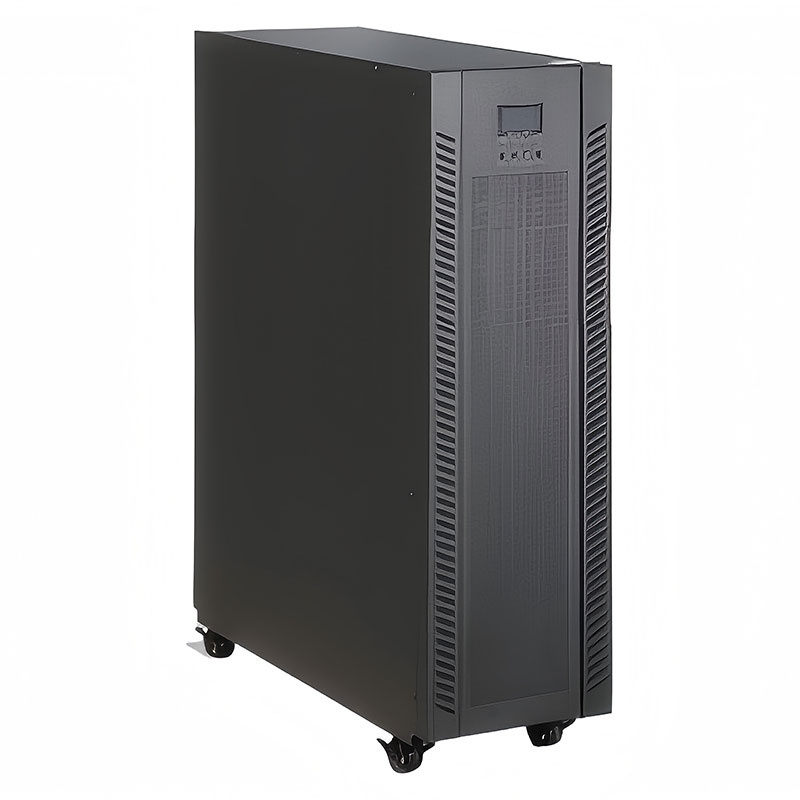

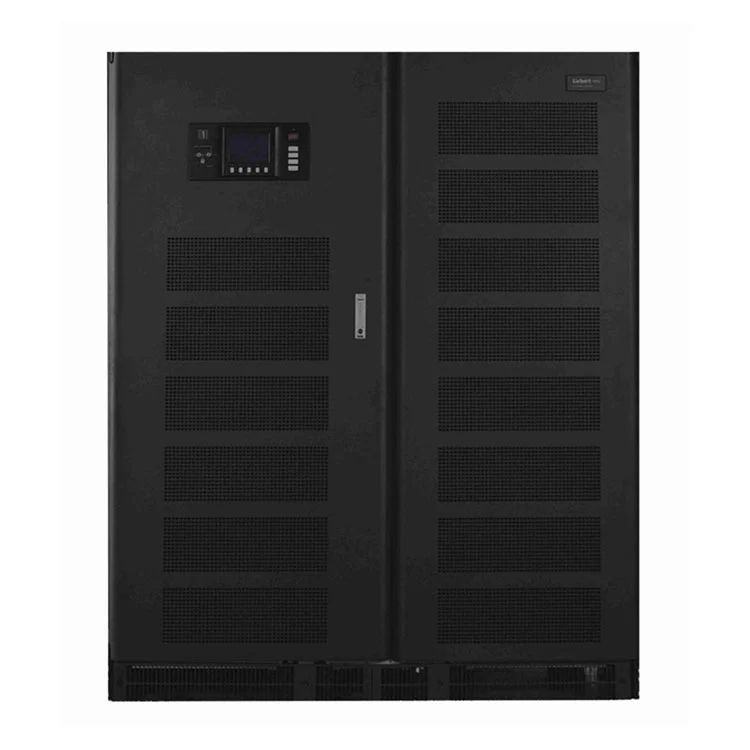

저주파 UPS의 핵심 기능은 변압기뿐만 아니라 저주파 선-주파수 변압기와 온라인 이중 변환 아키텍처의 조합에도 있습니다.
입력 AC 전원은 먼저 정류기에 의해 DC로 변환됩니다. 이후 DC 버스는 안정적인 중간 전력단을 제공하며, 이는 부하로의 출력을 위해 인버터에 의해 다시 AC로 변환됩니다. 정상 작동 중에 부하에는 AC 입력에 직접 연결되지 않고 인버터에 의해 지속적으로 전원이 공급됩니다.
저주파 변압기는 입력 회로와 출력 회로 사이에 전기적 절연을 제공하고 돌입 전류, 비선형 부하 및 비정상적인 작동 조건을 견딜 수 있는 시스템 능력을 향상시킵니다.
이 아키텍처를 통해 저주파 UPS 시스템은 비상 배터리 백업이 필요한 애플리케이션뿐만 아니라 장비 연속성 및 전력 품질에 대한 요구 사항이 매우 높은 애플리케이션에 특히 적합합니다.
HAGOE 저주파 UPS는 일반적인 온라인 이중 변환 전원 경로를 따릅니다.
AC 입력 → 정류기 → DC 버스 → 인버터 → 저주파 변압기 → 부하
정상적인 유틸리티 조건에서 정류기는 조정된 DC 전력을 DC 버스에 공급하는 반면, 인버터는 조정된 AC 전력을 부하에 지속적으로 공급합니다.
유틸리티 공급이 실패하거나 지정된 작동 범위를 벗어나면 배터리 시스템은 DC 버스에 에너지를 공급하고 인버터는 계속해서 부하를 공급합니다. 이는 기존 대기 UPS 아키텍처와 관련된 전송 중단을 제거합니다.

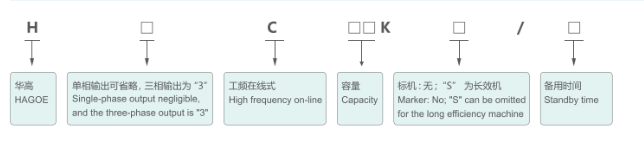

| 범주 | 기술적인 매개변수 | 사양 |
|---|---|---|
| AC 입력 | 정격 용량 | 10kVA / 15kVA / 20kVA / 30kVA / 40kVA / 60kVA / 80kVA / 100kVA / 120kVA / 140kVA / 160kVA / 200kVA / 250kVA / 300kVA / 600kVA / 1000kVA / 1500kVA / 2000kVA |
| 작업 모드 및 원리 | 온라인 전원 정적 바이패스 스위치(연속 스위칭), 이중 변환 기술, 전원 출력의 완전한 분리 | |
| 위상 번호 | 3상 + N + G | |
| 전압 | 380V ±20% | |
| 빈도 | 50Hz ±10% | |
| 최대 전류 | 19A / 29A / 38A / 57A / 76A / 114A / 158A / 189A / 227A / 265A / 303A / 379A / 473A / 568A / 1040A / 1800A / 2700A / 3600A | |
| 역률 | 0.95(입력 필터 포함) | |
| AC 바이패스 입력 | 소프트 스타트 | 5초 이내에 0~100% |
| 위상 번호 | 3상 + N + G | |
| 전압 | 380V ±15% | |
| 빈도 | 50Hz ±2% | |
| 전환 시간 | 과부하 시 0ms | |
| 배터리 시스템 | DC 전압 | 384V(32×12V 배터리) |
| 부동 충전 전압 | 432V | |
| 컷오프 전압 | 332V | |
| 최대 방전 전류 | 25A / 38A / 51A / 76A / 101A / 152A / 203A / 253A / 304A / 360A / 425A / 528A / 660A / 790A / 1500A / 2500A / 3700A / 5000A | |
| 충전 전류 | 10~25A(조정 가능) | |
| AC 출력 | 위상 번호 | 3상 + N + G |
| 전압 | 380V ±1%(정상 상태 부하) | |
| 빈도 | 50Hz ±2%(주 전원) / 50Hz ±0.05%(배터리 전원 공급 장치) | |
| 역률 | 0.8 지체 | |
| 출력 파형 | 사인파 | |
| 총 고조파 왜곡 | 선형 부하의 경우 3% 이하; 비선형 부하의 경우 5% 이하 | |
| 동적 부하 전압 과도 | ±0.5%(0~100% 부하 변화) | |
| 즉각적인 복구 시간 | <10ms(±0.5%) | |
| 불균형 전압 | ≤±3%; 균형 잡힌 부하 전압의 경우 ≤±1% | |
| 과부하 용량 | 10분 동안 120%; 1분 동안 150%(배터리 전원 공급 장치) | |
| 시스템 성능 | 작업 효율성 | >91%; ECO 절약 모드에서 95% |
| 컴퓨터 통신 인터페이스 | RS232 / RS422 | |
| 작동 온도 | 0~40°C | |
| 상대습도 | 0~90%, 비응결 | |
| 소음 | 50dB / 55dB / 63dB / 65dB / 68dB / 70dB, 용량에 따라 다름 | |
| 표시하다 | 유형 A: 소형 LCD; 유형 B: 대형 터치스크린 디스플레이(120 × 90mm) |
UPS 시스템에서 변압기는 전압 변환에만 사용되지 않습니다. 또한 전기 절연, 과도 부하 처리 및 시스템 보호에도 기여합니다.
PLC 시스템, 가변 주파수 드라이브, 모터, 접촉기 및 대형 정류기 장비와 같은 산업용 부하는 시동 또는 동적 작동 중에 상당한 과도 전류를 생성할 수 있습니다. 정상유효전력만을 기준으로 UPS 용량을 선택할 경우 인버터에 과부하가 발생하거나 출력전압 편차가 발생하거나 불필요한 바이패스 동작이 발생할 수 있습니다.
저주파 변압기는 강력한 과도 성능을 갖춘 강력한 자기 및 전기 인터페이스를 제공하여 시동 전류 또는 충격 부하가 높은 애플리케이션에 대해 UPS의 설계 마진을 더 크게 제공합니다.
| 공학적 요소 | 저주파 UPS | 고주파 UPS |
|---|---|---|
| 변신 로봇 | 저주파 전력 변압기 | 고주파 변압기/변압기 없는 아키텍처 |
| 전기 절연 | 강한 | 시스템 토폴로지에 따라 다름 |
| 모터 시동 부하 | 더 적합 | 신중한 크기 조정 필요 |
| 돌입 전류 | 더 높은 내성 | 크기에 더 민감함 |
| 비선형 하중 | 적절한 구성에 적합 | 적절한 구성에 적합 |
| 산업용 애플리케이션 | 강한 핏 | 일반적인 IT 부하에 더 적합 |
| 시스템 무게 | 상대적으로 높음 | 일반적으로 더 컴팩트함 |
| 설치 면적 | 더 크게 | 더 작게 |
| 일반적인 우선순위 | 견고성과 격리성 | 효율성과 컴팩트함 |
프로젝트가 주로 크기, 무게 및 높은 전력 밀도에 중점을 둔다면 고주파 UPS가 더 유리할 수 있습니다. 그러나 프로젝트에서 격리, 서지 부하 용량, 산업 환경 적응성 및 장기적인 작동 안정성을 우선시하는 경우 일반적으로 저주파 UPS가 더 나은 선택입니다.
그러므로 HAGOO에서는 "고주파보다 저주파가 항상 좋다"라는 단순한 논리로 UPS를 선택하는 것을 권장하지 않습니다. 대신 부하 유형, 역률, 시동 전류, 백업 시간 및 그리드 조건을 기반으로 UPS를 구성할 것을 권장합니다.
단순히 연결된 모든 장비의 명판 정격을 추가하여 UPS 용량을 선택해서는 안 됩니다.
엔지니어링 평가에서는 다음을 고려해야 합니다.
유효전력(kW) → 역률 → 기동전류 → 비선형 부하율 → 향후 확장 → 필수 이중화
모터 구동 장비의 경우 정상 상태 전력은 특별히 높게 나타나지 않을 수 있지만 시동 전류는 상당히 높을 수 있습니다. 따라서 시스템 규모를 결정하는 동안 인버터 과부하 용량과 과도 응답을 평가해야 합니다.
배터리 용량도 고정된 Ah 값에서 선택하기보다는 실제 부하에 따라 계산해야 합니다.
엔지니어링 계산에서는 일반적으로 UPS 용량, 실제 부하 전력, DC 버스 전압, 배터리 스트링 구성, 방전율, 필요한 자율성, 배터리 노화 한계 및 주변 온도를 고려합니다.
정확한 시스템 설계를 위해 배터리 크기는 제조업체의 규격을 기준으로 해야 합니다.DC 전압 범위, 최소 배터리 전압, 배터리 방전 특성.
프로젝트 요구 사항에 따라 HAGOE 저주파 UPS는 다음을 포함한 다양한 보호 기능으로 구성될 수 있습니다.
입력 과전압/저전압 보호, 출력 과부하 보호, 단락 보호, 배터리 과충전/과방전 보호, 과열 보호 및 바이패스 보호.
산업 프로젝트의 경우 적절한 보호 선택성을 달성하기 위해 업스트림 차단기, 다운스트림 보호 장치 및 UPS 단락 보호 간의 조정도 평가해야 합니다.
하고에전기기술주식회사는 엔지니어링 설계, 판금 제조, 전자 조립, 시스템 통합 및 최종 테스트를 포괄하는 통합 제조 프로세스를 운영합니다.

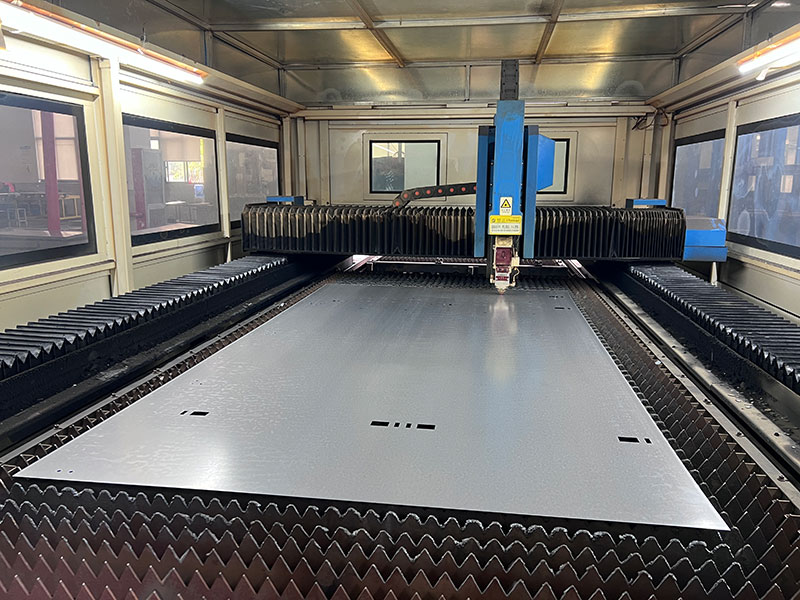

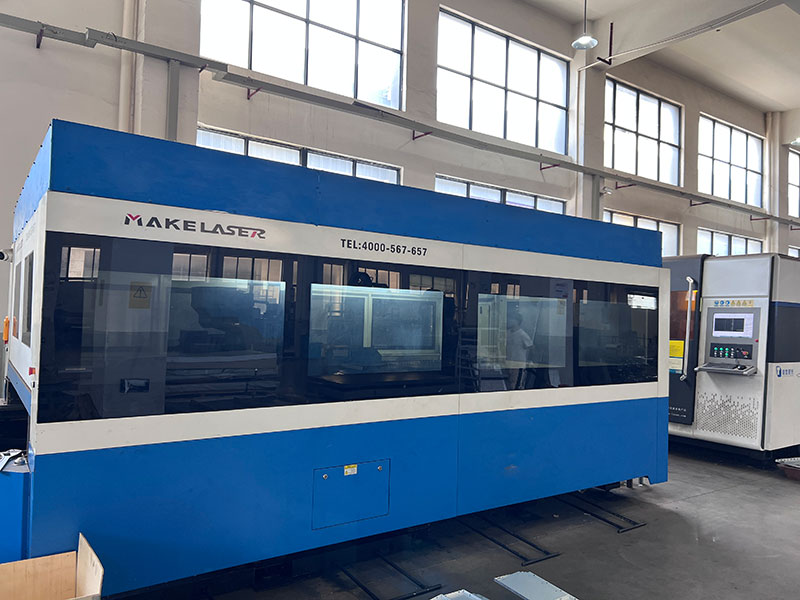

생산 기지에는 독일 Trumpf 레이저 절단기, 일본 AMADA CNC 벤딩 기계, 자동화 터릿 펀칭 장비, SMT 생산 라인 및 지능형 노화 테스트 시스템이 갖추어져 있습니다.
UPS 시스템과 같은 중요한 전력 장비의 경우 품질 검증은 구성 요소 검사를 넘어서야 합니다. 제품 구성 및 프로젝트 요구 사항에 따라 테스트에는 다음이 포함될 수 있습니다.
입력/출력 전기 매개변수 검증, 보호 기능 테스트, 통신 테스트, 부하 테스트, 노화 테스트 및 전체 시스템 기능 검증.
Hagoe는 ISO9001, ISO14001 및 ISO45001 관리 시스템에 따라 운영되며 R&D 및 제조 역량을 뒷받침하는 34개 이상의 국내 특허를 보유하고 있습니다.
보호, 모니터링 및 통신 부하를 위해 지속적인 전력이 필요한 변전소, 배전 시스템 및 전력 자동화 장비에 적합합니다.
PLC, DCS, 산업용 컴퓨터, 자동화 캐비닛 및 생산 라인 제어 시스템에 적합합니다.
안정적이고 중단 없는 전원이 필요한 의료 영상, 모니터링 및 기타 정밀 장비에 적합합니다.
서버, 네트워크 장비, 스토리지 시스템, 통신 인프라에 적합합니다.
HAGOE의 품질 관리는 최종 검사에만 국한되지 않습니다.이는 자재 입고부터 제조, 조립, 시운전, 테스트 및 최종 출시까지 전체 프로세스를 다룹니다.
주요 제어 단계는 다음과 같습니다.
입고 검사 → 공정 제어 → 전기 조립 검사 → 시스템 시운전 → 성능 테스트 → 노화 검증 → 최종 검사
맞춤형 UPS 프로젝트의 경우 HAGOE 엔지니어는 생산 전에 고객의 부하 목록, 단선 다이어그램, 설치 환경 및 프로젝트 표준을 검토하여 용량 선택, 인터페이스 구성 및 현장 설치와 관련된 위험을 줄일 수 있습니다.
HAGOE는 장비 유형 및 프로젝트 규모에 따라 다양한 설치 및 시운전 지원을 제공합니다.
표준 벽걸이형 UPS 장치 및 소형 시스템의 경우 HAGOE는 영어 설치 매뉴얼과연중무휴 원격 영상 기술 지원, 숙련된 고객 팀이 원격 시운전 지원을 통해 설치를 완료할 수 있습니다.
중형 UPS 시스템, 배전 캐비닛 및 전체 장비 세트의 경우 프로젝트 요구 사항에 따라 현장 설치 및 시운전을 준비할 수 있습니다.
대규모 발전소 및 EPC 프로젝트의 경우 HAGOE는 배송 전에 전용 설치 및 시운전 계획을 개발하고 현장 지원을 위한 기술 인력을 배치할 수 있습니다.
기본 정보에는 부하 용량, 실제 부하 전력, 역률, 입출력 전압, 주파수, 필요한 배터리 자율성, 부하 유형, 설치 환경, 바이패스 요구 사항 및 통신 프로토콜이 포함됩니다.
모터 부하는 높은 시동 전류를 생성할 수 있습니다. 따라서 UPS는 모터의 정격 운전 전력에 따라서만 선택하기보다는 충분한 인버터 과부하 성능과 과도 성능이 필요합니다.
예. HAGOE는 프로젝트 요구 사항에 따라 UPS, 배터리 시스템, 배전 구성 요소, 모니터링 인터페이스, 바이패스 구성 및 관련 전기 장비를 통합할 수 있습니다.
예. 입력/출력 전압, 주파수, 캐비닛 구성, 통신 인터페이스, 보호 구성, 라벨링, 문서화 및 해당 규정 준수 요구 사항을 대상 시장에 맞게 조정할 수 있습니다.
EPC 프로젝트의 경우 HAGOE는 기술 선택 단계부터 참여하여 시스템 구성, 도면, 기술 문서, 생산 추적, 검사 문서, 설치 지침 및 시운전 지원을 제공할 수 있습니다.
