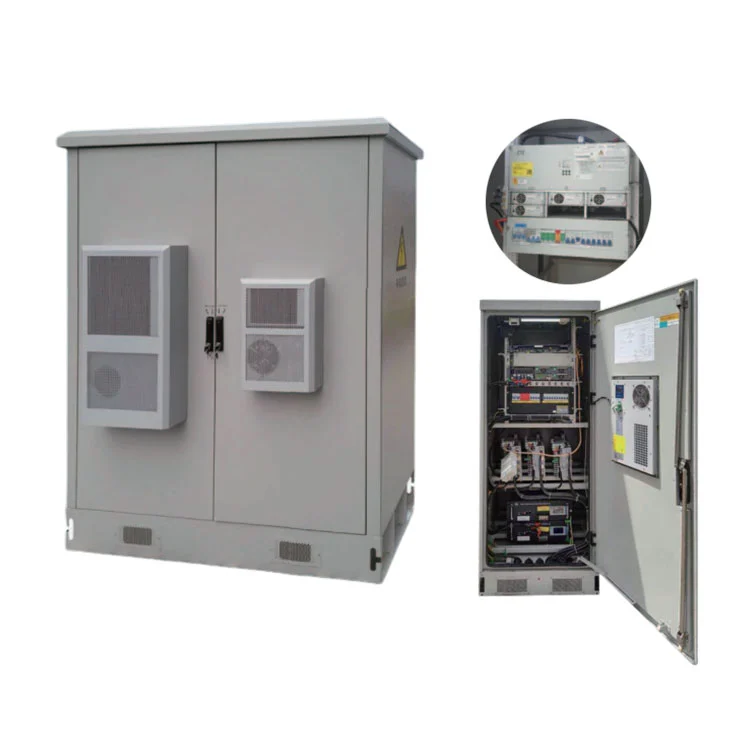

5G 네트워크가 더 높은 용량, 더 넓은 적용 범위, 더 분산된 인프라로 확장됨에 따라 안정적인 전력은 통신 사이트 성능의 중요한 부분이 되었습니다. 그만큼5G실외 DC 전원 공급 장치 패널~에서하고에DC 전력 변환, AC/DC 배전, 배터리 관리, 모니터링, 열 관리 및 보호 기능을 하나의 캐비닛에 결합한 통합 실외 전력 솔루션을 제공하도록 설계되었습니다.
현대 통신 사이트에는 기존 배전 캐비닛 이상의 것이 필요합니다. 실외 5G 장비는 온도 변화, 습도, 먼지, 번개 서지, 배터리 노후화, 제한된 설치 공간 및 원격 유지 관리 요구 사항에 직면하면서 지속적으로 작동해야 합니다. 통합 5G 실외 DC 전원 공급 장치 패널은 여러 전력 관리 기능을 조정된 실외 시스템에 결합하여 이러한 문제를 해결할 수 있습니다.
하고에의 H5GY 시리즈는 5G 및 4G 기지국, FTTx 네트워크, 데이터 통신 장비, 액세스 네트워크 및 무인 통신 사이트용으로 설계된 실외 통합 48V DC 전원 솔루션입니다. 이 시스템은 200A 및 300A 구성, IP55 캐비닛 보호, 다중 통신 인터페이스, 배터리 관리, 모니터링 및 사용자 정의 가능한 분배 배열을 지원합니다.
5G 인프라는 도시, 산업 지역, 교통 네트워크, 상업 지역 및 원격 위치에 분산된 수많은 통신 사이트에 의존합니다. 실내 장비실과 달리 실외 통신 현장은 전기 장비 및 배터리 성능에 영향을 미칠 수 있는 환경 조건에 직접 노출됩니다.
따라서 신뢰할 수 있는 실외 전력 아키텍처는 다음과 같은 여러 과제를 동시에 해결해야 합니다.
이러한 이유로 통합 전원 캐비닛은 모든 통신 위치에서 여러 개의 독립적인 전원 관리 구성 요소를 조립하는 것보다 더 실용적일 수 있습니다.
5G 실외 DC 전원 공급 패널은 통신 장비에 DC 전원을 공급, 분배, 모니터링 및 보호하도록 설계된 실외 통신 전원 시스템입니다. 프로젝트 구성에 따라 캐비닛은 AC/DC 배전, 정류기 모듈, 배터리 시스템, 모니터링 기능, 열 관리 및 서지 보호를 결합할 수 있습니다.
하고에 H5GY 시리즈는 5G 및 4G 통신 사이트를 위한 통합 캐비닛 아키텍처를 사용합니다. 48V DC 전원 아키텍처는 단일 고정 구성에 의존하는 대신 통신 장비의 실제 요구 사항을 중심으로 구성할 수 있습니다.
이 접근 방식은 전력 용량, 백업 요구 사항, 캐비닛 크기, 환경 조건 및 원격 모니터링 요구 사항의 균형을 맞춰야 하는 통신 계약자, EPC 회사, 유통업체 및 시스템 통합업체에 특히 유용합니다.
모든 전원 관리 기능을 위해 별도의 캐비닛을 설치하는 대신 통합 실외 시스템을 사용하면 주요 구성 요소를 하나의 조정된 인클로저에 함께 모을 수 있습니다. 이를 통해 설치가 단순화되고 공간 활용도가 향상되며 사이트 수준 유지 관리가 더욱 간편해집니다.
통신 장비는 일반적으로 DC 전력 아키텍처에 의존하므로 안정적인 DC 출력은 기지국 및 통신 노드에 필수적인 고려 사항입니다. H5GY 시리즈는 프로젝트 요구 사항에 따라 48V DC 전원 공급 장치 구성 요소, 정류기 모듈, AC/DC 분배, 배터리 시스템 및 모니터링 모듈을 통합할 수 있습니다.
실외 통신 캐비닛은 실내 전기 패널과 다르게 설계되어야 합니다. H5GY 시리즈는 일반적인 환경 노출로부터 내부 전기 부품을 보호하는 데 도움이 되는 IP55 실외 캐비닛 구성을 제공합니다.
배터리 백업을 사용하면 특정 전원 중단 중에도 통신 장비가 계속 작동할 수 있습니다. 통합 모니터링 아키텍처는 배터리 용량 계산, 온도 보상, 온라인 배터리 테스트, 자동 전압 조정 및 전류 제한을 지원할 수 있습니다.
전력 전자 장치와 배터리는 온도에 다르게 반응할 수 있으므로 열 관리가 중요합니다. H5GY 시리즈는 장비실과 배터리실 사이에 공기 덕트 격리 기술을 사용하여 전력 전자 장치에서 발생하는 열이 배터리 영역에 미치는 영향을 줄이는 데 도움이 됩니다.
현대 통신 사업자들은 점점 더 전력 시스템 정보에 대한 원격 액세스를 요구하고 있습니다. 선택한 구성에 따라 시스템은 RS232, RS485, TCP/IP, RJ45 및 건식 접촉 통신 인터페이스를 지원합니다. CDT, Modbus 및 IEC 61850 통신 프로토콜도 옵션으로 구성할 수 있습니다.
50만 건 이상의 고장 이력 및 운전 이력을 저장할 수 있는 대용량 메모리로 시스템을 구성할 수 있습니다. 이는 유지 관리 분석 및 문제 해결에 유용한 정보를 제공할 수 있습니다.
통신 전원 캐비닛을 선택할 때는 캐비닛 용량만 고려하기보다는 실제 부하 계산 및 현장 요구 사항을 기준으로 해야 합니다. 다음 사양은 HAGOE 시스템에 사용할 수 있는 구성 가능한 아키텍처를 보여줍니다.
| 구성 항목 | 기술적인 매개변수 | 구성 |
|---|---|---|
| 시스템 유형 | 실외 통합 DC 전원 시스템 | 표준 아키텍처 |
| 용량 옵션 | 200A / 300A | 프로젝트에 따라 다름 |
| 옥외 보호 | IP55 | 표준 캐비닛 보호 |
| 입력 전압 | AC 380V ±20% | 기준 |
| 정격 주파수 | 50Hz±10% | 기준 |
| 의사소통 | RS232 / RS485 / TCP/IP / 건식 접촉 | 구성 가능 |
| 충전 모듈 | 10A, 20A, 30A 또는 기타 지정된 구성 | 필수의 |
| 배터리 검사 | 최대 4개 모듈 | 필수의 |
| 배터리 모니터링 | 최대 32개 모듈 | 선택 과목 |
| 인버터 모듈 | 1K / 2K / 3K / 5K | 선택 과목 |
| 캐비닛 크기 | 800 × 600 × 2260mm 또는 2360mm | 맞춤형 |
최종 정류기 수량, 배터리 용량, 차단기 배치, 입/출력 구성, 백업 기간 등은 조달 전 프로젝트 부하 계산을 통해 확인해야 합니다.
주요 응용 분야는 실외 셀룰러 인프라입니다. 중앙 집중식 실외 DC 전원 캐비닛은 통신 장비에 대한 전력 변환, 배터리 백업, 분배 및 모니터링 기능을 제공할 수 있습니다.
광섬유 액세스 네트워크에는 수많은 분산 통신 노드가 포함되는 경우가 많습니다. 통합형 실외 캐비닛은 전력 변환, 백업 전력, 모니터링 및 배전을 컴팩트한 솔루션에 결합할 수 있습니다.
중앙 집중식 DC 전원이 필요한 통신 및 액세스 장비는 원격 모니터링, 배터리 관리 및 구성 가능한 분배의 이점을 누릴 수 있습니다.
원격 사이트는 자주 검사하기 어렵고 비용이 많이 들 수 있습니다. 실외 보호, 환경 모니터링, 배터리 관리 및 원격 통신은 지속적인 수동 검사에 대한 의존도를 줄이는 데 도움이 됩니다.
기존 3G 또는 4G 사이트를 5G로 업그레이드하는 경우 전력 시스템은 더 높거나 다른 부하 요구 사항을 수용해야 할 수 있습니다. 구성 가능한 DC 전원 캐비닛을 통해 엔지니어는 새로운 부하 프로필, 배터리 요구 사항 및 배전 배열을 함께 평가할 수 있습니다.
통신 사업자, EPC 계약자 및 시스템 통합자의 경우 올바른 시스템을 선택하려면 공칭 전류량을 비교하는 것 이상이 필요합니다. 주문하기 전에 다섯 가지 핵심 요소를 평가해야 합니다.
지속적인 운영 부하를 결정하고 향후 확장을 고려하십시오. 이는 200A, 300A 또는 다른 구성이 적절한지 여부를 설정하는 데 도움이 됩니다.
배터리 용량은 실제 부하, 필요한 백업 기간, 배터리 특성 및 로컬 작동 조건에 따라 계산되어야 합니다.
필요한 AC 및 DC 회로 수, 회로 차단기 위치, 입력/출력 그룹 및 단계적 전원 차단 요구 사항을 식별합니다.
기존 사이트 관리 플랫폼에 TCP/IP, RS485, RS232, 접점, Modbus 또는 기타 통신 방법이 필요한지 확인하십시오.
시스템 선택 시 주변 온도, 습도, 일사량, 설치 위치, 환기 및 유지 관리 접근성을 모두 고려해야 합니다.
프로젝트 기반 선택 프로세스는 소형 시스템과 불필요한 장비 용량을 모두 방지하여 전반적인 투자 가치를 향상시키는 데 도움이 될 수 있습니다.
하고에 Electric Technology Co., Ltd.는 2008년부터 전기 장비 제조에 종사해 왔으며 제품 범위는 DC 전원 시스템, UPS/EPS, 배전, 자동화 제어, 신에너지 전기 장비 및 관련 지능형 전력 시스템에 걸쳐 확장되었습니다.
중국 제조업체나 공급업체를 찾는 국제 구매자를 위해 회사의 공장 기반 엔지니어링 모델은 기술 선택, 제조, 테스트, 문서화 및 수출 지원을 포괄하는 보다 통합된 조달 프로세스를 제공할 수 있습니다.
하고에는 R&D, 엔지니어링, 제조, 테스트 및 수출 서비스를 통합합니다. 생산 능력에는 캐비닛 제작, 전기 조립, 모니터링 시스템 통합, 시스템 시운전 및 최종 검사가 포함됩니다.
해당 제품 및 인증 범위에 따라 HAGOE는 ISO9001, ISO14001 및 ISO45001 관리 시스템을 유지하며 CCC, CE, CB 및 RoHS를 포함한 인증을 보유하고 있습니다. 이 회사는 또한 34개 이상의 국내 특허를 보유하고 있습니다.
통신 EPC 계약자, 유통업체 및 시스템 통합업체를 위해 HAGOE는 기술 선택, 맞춤형 솔루션 설계, 견적 준비, 생산 추적, 검사 문서화, 물류 조정 및 원격 시운전을 지원할 수 있습니다.
예. 통신 프로젝트는 캐비닛 크기, 부하 요구 사항, 배터리 용량, 통신 프로토콜, 배포 아키텍처 및 환경 조건이 다른 경우가 많습니다. 따라서 표준화된 캐비닛은 배포 전에 엔지니어링 조정이 필요할 수 있습니다.
H5GY 시리즈는 다음을 포함한 프로젝트별 요구 사항에 맞게 조정할 수 있습니다.
하고에는 또한 해외 고객을 위한 OEM 및 ODM 서비스를 제공하여 통신 계약자와 시스템 통합업체가 프로젝트를 엄격한 표준 구성에 맞추는 대신 프로젝트 사양에 맞게 전원 캐비닛을 개발할 수 있도록 합니다.
5G 및 4G 기지국, FTTx 네트워크, 액세스 네트워크 및 데이터 통신 장비와 같은 실외 통신 인프라에 DC 전원을 제공, 분배, 모니터링 및 보호하는 데 사용됩니다.
하고에 H5GY 시리즈는 200A 및 300A 구성을 지원합니다. 최종 용량은 실제 DC 부하, 향후 확장 요구 사항 및 배터리 백업 요구 사항에 따라 선택해야 합니다.
예. 시스템 아키텍처는 배터리 구획과 배터리 관리 기능을 지원합니다. 배터리 유형, 용량, 수량은 필요한 백업 시간과 프로젝트 부하에 따라 결정되어야 합니다.
예. 구성에 따라 시스템은 TCP/IP, RS485, RS232, RJ45 및 건식 접촉 인터페이스를 지원할 수 있습니다. Modbus와 같은 추가 통신 프로토콜도 구성할 수 있습니다.
H5GY 시리즈는 IP55 실외 캐비닛 보호 구성을 사용하여 시스템이 실외 통신 설치의 환경 요구 사항을 충족하도록 돕습니다.
예. HAGOE는 캐비닛 구조, 전기 구성, 모니터링 인터페이스, 브랜딩, 포장 및 관련 기술 문서를 다루는 OEM 및 ODM 맞춤화를 지원합니다.
하고에는 영어 설치 문서, 원격 기술 지침, 시운전 지원, 운영 교육 및 원격 문제 해결을 제공합니다. 대규모 프로젝트에 대한 지원은 프로젝트 요구 사항에 따라 조정될 수 있습니다.
하고에는 중국 절강성 원저우에 본사를 둔 제조업체입니다. 2008년에 설립된 이 회사는 R&D, 제조, 테스트, 판매 및 수출 서비스를 통합합니다.
안정적인 5G 통신 서비스를 유지하려면 안정적인 전력 인프라가 필수적입니다. 제대로 설계된5G 실외 DC 전원 공급 장치 패널전력 변환, 분배, 배터리 백업, 모니터링, 환경 관리 및 보호를 조화로운 실외 솔루션에 결합할 수 있습니다. 이러한 통합 접근 방식은 현대 통신 네트워크의 안정성 요구 사항을 지원하면서 사이트 배포를 단순화할 수 있습니다.
구성 가능한 용량, IP55 실외 보호, 배터리 관리, 원격 통신, 맞춤형 배포 및 프로젝트 중심 엔지니어링 지원을 갖춘 HAGOE의 H5GY 시리즈는 통신 사업자, EPC 계약자, 유통업체 및 시스템 통합업체를 위한 실용적인 옵션을 제공합니다. 새로운 5G 사이트를 계획 중이거나, 기존 통신망을 업그레이드하거나, 중국 제조업체로부터 맞춤형 실외 DC 전원 시스템을 소싱하려는 경우,저희에게 연락주세요하고에 엔지니어링 팀과 부하 요구 사항, 배터리 백업 시간, 캐비닛 구성, 통신 프로토콜 및 프로젝트 사양을 논의합니다.
