GZDW DC 전원 공급 장치 패널이 최신 전력 시스템의 신뢰성을 어떻게 향상시킬 수 있습니까?

하고에변전소, 발전소, 산업 시설 및 기타 중요한 전기 인프라를 위한 엔지니어링 DC 전력 솔루션을 제공합니다. 그만큼GZDW DC 전원 공급 장치 패널AC/DC 변환, 배터리 충전, DC 배전, 절연 모니터링 및 지능형 감시를 통합하여 보호, 제어, 자동화 및 통신 시스템을 위한 안정적인 보조 DC 전원을 제공합니다.

기사 요약:보호 계전기, 회로 차단기, 자동화 장비 및 통신 장치가 계속 작동해야 하는 경우에는 신뢰할 수 있는 DC 보조 전원 시스템이 필수적입니다. 이 기사에서는 GZDW 시스템 작동 방식, 주요 기술 특성, 배터리 옵션, 지능형 모니터링 기능, 애플리케이션 시나리오 및 프로젝트별 구성을 선택할 때 고려해야 할 주요 요소에 대해 설명합니다.

목차

1. GZDW DC 전원 공급 장치 패널이란 무엇입니까?
2. 시스템은 어떻게 작동하나요?
3. 주요 기술 매개변수
4. 배터리 옵션이 시스템 설계에 어떤 영향을 미칩니까?
5. 지능형 모니터링이 중요한 이유는 무엇입니까?
6. 시스템은 어디에 사용됩니까?
7. 구매자는 선택 전에 무엇을 고려해야 합니까?
8. 제조, 테스트 및 품질 보증
9. FAQ
10. 결론

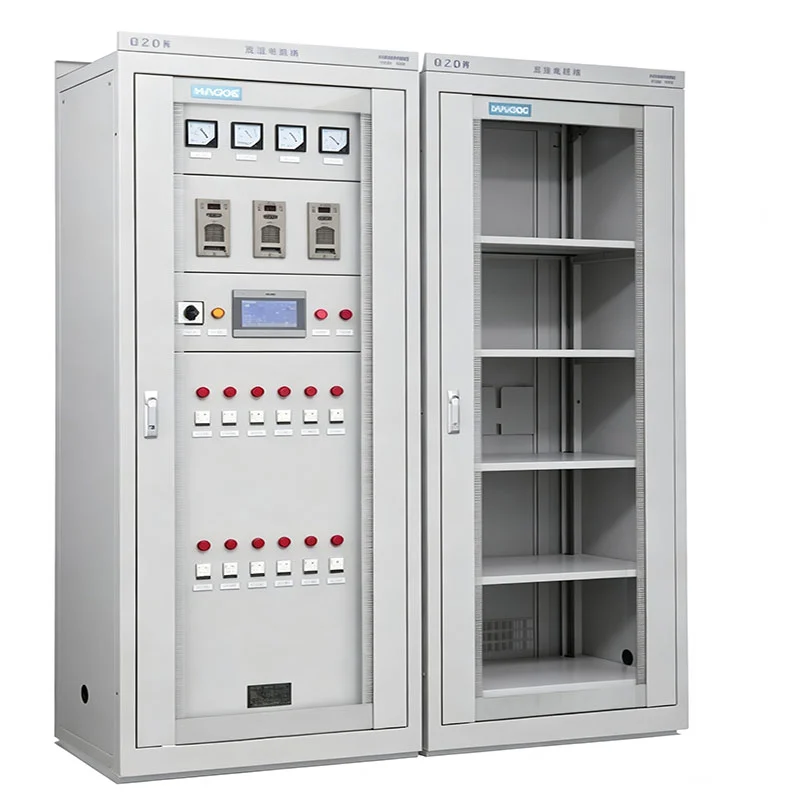

GZDW DC 전원 공급 장치 패널이란 무엇입니까?

GZDW 시스템은 중요한 전기 장비에 대해 신뢰할 수 있는 직류 소스를 유지하도록 설계된 통합 DC 작동 전원 솔루션입니다. 배터리 충전기로만 작동하는 대신 정류, 충전 관리, 배터리 검사, DC 분배, 절연 감시, 경보, 통신 및 시스템 모니터링을 하나의 조정된 캐비닛 내에서 결합할 수 있습니다.

변전소와 발전소에서는 일반적으로 계전기 보호, 회로 차단기 작동, 신호, 자동화 및 기타 2차 회로에 DC 전원이 필요합니다. 보조 DC 시스템을 사용할 수 없는 경우 이에 의존하는 장비는 정상적인 전환 또는 비정상적인 작동 조건에서 의도한 대로 작동하지 않을 수 있습니다.

하고에 구성은 110V 및 220V를 포함한 일반적인 DC 시스템 요구 사항을 지원하는 동시에 48V 구성도 프로젝트 요구 사항에 따라 설계할 수 있습니다. 배터리 기술에는 납산, 리튬 및 Ni-Cd 솔루션이 포함될 수 있습니다.

시스템은 어떻게 작동하나요?

완전한 DC 전원 시스템에는 일반적으로 여러 개의 상호 연결된 기능 섹션이 포함됩니다. 각 섹션은 특정 작업을 수행하는 동시에 전체 시스템 가용성 및 유지 관리 가능성에 기여합니다.

• AC 입력 및 정류:AC 전원은 충전 모듈을 통해 조정된 DC 전원으로 변환됩니다.
• 배터리 충전:시스템은 플로트 및 균등 충전과 같은 충전 관리 기능을 지원할 수 있습니다.
• 배터리 백업:배터리 뱅크는 일반 AC 입력을 사용할 수 없을 때 저장된 DC 에너지를 제공합니다.
• DC 배급:독립적인 피더 회로는 보호, 제어, 자동화 및 기타 부하에 DC 전력을 분배합니다.
• 절연 모니터링:시스템은 분기 절연 상태를 감독하고 비정상적인 상황이 발생할 경우 경보를 생성할 수 있습니다.
• 지능형 감독:작동 매개변수, 경보, 스위칭 상태 및 과거 이벤트를 통합 인터페이스에서 모니터링할 수 있습니다.

모듈형 충전 아키텍처를 사용하면 여러 충전 모듈을 병렬로 구성할 수도 있습니다. 이 접근 방식은 단일 충전 장치를 중심으로 구축된 시스템에 비해 중복성을 지원하고 유지 관리를 단순화할 수 있습니다.

주요 기술 매개변수

프로젝트 요구 사항은 DC 부하, 배터리 용량, 자율 시간, 피더 수량, 통신 아키텍처 및 설치 조건에 따라 다릅니다. 다음 사양은 모든 프로젝트에 대한 범용 구성이 아닌 사용 가능한 HAGOE 플랫폼을 나타냅니다.

EPC 또는 유틸리티 프로젝트의 경우 최종 충전 용량, 배터리 용량, 피더 수, 모니터링 모듈 및 캐비닛 배열은 공칭 캐비닛 사양에서만 선택하기보다는 실제 DC 부하 목록 및 시스템 설계에서 계산해야 합니다.

배터리 옵션이 시스템 설계에 어떤 영향을 미칩니까?

배터리 선택은 백업 성능, 캐비닛 배열, 유지 관리 계획, 환경 적응성 및 수명 주기 고려 사항에 직접적인 영향을 미칩니다. 따라서 프로젝트에서는 배터리를 분리된 구성 요소로 취급하는 대신 충전기 및 모니터링 시스템과 함께 배터리를 평가해야 합니다.

납산 배터리

납축 배터리는 성숙한 기술과 확립된 유지 관리 관행으로 인해 기존 변전소 및 산업용 애플리케이션에 대한 실용적인 선택으로 남아 있습니다. 기존 배터리 구성이 적합한 GZDW 시스템에 통합될 수 있습니다.

리튬 배터리

더 높은 에너지 밀도, 컴팩트한 설치 또는 유지 관리 요구 사항 감소가 중요한 경우 리튬 배터리 솔루션을 고려할 수 있습니다. 배터리 아키텍처에 따라 배터리 관리 시스템 통합이 지정될 수도 있습니다.

Ni-Cd 배터리

온도 내성과 긴 서비스 수명이 중요한 설계 요소인 까다로운 환경에서는 Ni-Cd 기술을 고려할 수 있습니다. 배터리 유형만 고려하기보다는 프로젝트 조건에 따라 적절한 솔루션을 결정해야 합니다.

지능형 모니터링이 중요한 이유는 무엇입니까?

최신 DC 전력 시스템에는 전기 변환 이상의 것이 필요합니다. 또한 운영자는 충전 모듈, 배터리, 절연 상태, 경보, 전환 상태 및 과거 이벤트에 대한 시기적절한 정보가 필요합니다.

하고에의 HG-E5 및 HG-E6 모니터링 플랫폼은 매개변수 관리, 결함 분석 및 시스템 감독을 위한 산업용 터치스크린 인터페이스를 제공합니다. 구성에 따라 모니터링 아키텍처는 다음을 지원할 수 있습니다.

• 충전 모듈 상태 모니터링
• 배터리 검사
• 분기 절연 모니터링
• 스위칭 상태 모니터링
• 알람 관리
• 과거 고장 및 운전 기록
• 외부 커뮤니케이션 관리

RS232, RS485 및 RJ45 인터페이스를 사용할 수 있으며 MODBUS, IEC61850 및 CDT는 프로젝트 요구 사항에 따라 선택할 수 있습니다. 이는 필요한 통신 구성이 지정될 때 시스템을 더 광범위한 전력 자동화 또는 SCADA 아키텍처에 통합하는 데 적합하게 만듭니다.

시스템은 어디에 사용됩니까?

GZDW DC 시스템의 주요 목적은 제어, 보호 및 전기 작동이 일반 AC 전원에만 의존할 수 없는 신뢰할 수 있는 보조 DC 전원을 제공하는 것입니다.

변전소 및 발전소

일반적인 부하는 릴레이 보호 시스템, 회로 차단기 작동 메커니즘, 자동화 장비, 신호 시스템 및 기타 보조 회로를 포함합니다. 110V 및 220V DC 구성 모두 일반적인 변전소 요구 사항에 사용할 수 있습니다.

산업시설

공장, 광산, 야금 시설, 화학 공장 및 기타 산업 현장에서는 전기 제어 및 보호 장비를 위해 중앙 집중식 DC 전원이 필요할 수 있습니다.

교통 인프라

철도 및 기타 인프라 프로젝트에는 제어, 신호 및 통신 관련 장비를 위한 중앙 집중식 DC 시스템이 필요할 수 있습니다. 모듈식 구성을 통해 시스템을 프로젝트별 전기 요구 사항에 맞게 조정할 수 있습니다.

통신 및 보조 시스템

저전압 DC 전력이 필요한 애플리케이션은 해당하는 경우 엔지니어링된 48V 솔루션을 포함하여 적합한 충전기 및 배터리 사양으로 구성할 수 있습니다.

구매자는 선택 전에 무엇을 고려해야 합니까?

DC 전원 패널 선택은 캐비닛 외관이나 공칭 전압보다는 전기 설계부터 시작해야 합니다. 조달팀과 EPC 계약자는 전체 운영 환경을 평가해야 합니다.

1. DC 시스템 전압:프로젝트에 48V, 110V, 220V 또는 기타 엔지니어링된 DC 아키텍처가 필요한지 확인하십시오.
2. 연속 및 비상 부하:실제 DC 부하를 계산하고 배터리 백업이 필요한 중요 부하를 식별합니다.
3. 배터리 용량:필요한 자율 시간, 배터리 기술, 환경 조건 및 유지 관리 요구 사항을 결정합니다.
4. 충전 용량:부하 수요, 배터리 충전 요구 사항 및 이중화를 기준으로 충전기 수량과 정격 전류를 선택하세요.
5. 피더 요구 사항:나가는 DC 회로의 수와 보호 요구 사항을 확인하십시오.
6. 의사소통:프로젝트에 MODBUS, IEC61850, CDT 또는 기존 자동화 시스템과의 통합을 위한 다른 인터페이스가 필요한지 확인하십시오.
7. 캐비닛 크기:사용 가능한 설치 공간, 케이블 라우팅, 배터리 배열 및 유지 관리 액세스를 확인하십시오.
8. 선적 서류 비치:가능하면 공급업체에 SLD, 부하 목록, 배터리 요구 사항, 통신 요구 사항 및 해당 기술 사양을 제공하십시오.

맞춤형 프로젝트의 경우 견적 전에 이러한 요소를 검토하면 나중에 구성 변경을 줄이는 데 도움이 되고 공급업체는 실제 전기 아키텍처와 일치하는 시스템을 개발할 수 있습니다.

제조, 테스트 및 품질 보증

신뢰성은 개별 구성 요소뿐만 아니라 충전 모듈, 보호 장치, 모니터링 장치, 부스바, 배터리 및 내부 배선이 통합되는 방식에 따라 달라집니다. HAGOE는 생산 공정에 캐비닛 제작, 전기 조립, 배선 검증 및 기능 검사가 포함된다고 밝혔습니다.

하고에 Electric Technology Co., Ltd.는 2008년 중국 원저우에서 설립되었으며 제품 범위에는 DC 전원 시스템, AC/DC 통합 전원 시스템, UPS 장비, 개폐기, 변전소 및 관련 전기 조립품이 포함됩니다. 당사의 관리 시스템은 ISO 9001:2015, ISO 14001:2015 및 ISO 45001:2018 인증을 받았습니다.

HG-GZDW-200AH/220V 구성에 대한 모델별 테스트 증거도 있습니다. HAGOE가 게시한 제품 정보에 따르면, 이 구성은 DL/T 459-2017 및 GB/T 17626.18-2016을 기반으로 한 테스트를 통해 2022년 3월 JW220252 보고서에 따라 유형 테스트를 거쳤습니다. 보고된 결론에는 테스트된 항목이 해당 요구 사항을 충족했다고 명시되어 있습니다.

이러한 문서는 특히 EPC 계약자나 프로젝트 소유자가 조달을 위해 추적 가능한 정보가 필요한 경우 기술 평가 중에 유용할 수 있습니다. 구매자는 테스트된 구성이 공급되는 실제 프로젝트 구성과 일치하는지 항상 확인해야 합니다.

FAQ

1. 어떤 배터리 유형을 사용할 수 있나요?

플랫폼은 납산, 리튬 및 Ni-Cd 배터리용으로 구성될 수 있습니다. 선택 시에는 DC 부하, 백업 시간, 주변 조건, 유지 관리 요구 사항 및 프로젝트 사양을 고려해야 합니다.

2. 시스템이 110V 및 220V DC를 지원할 수 있습니까?

예. HAGOE가 공개한 사양에는 DC 110V 및 DC 220V 시스템이 포함됩니다. 충전기 및 배터리 요구 사항에 따라 엔지니어링된 48V 구성도 고려할 수 있습니다.

3. GZDW 시스템을 EPC 프로젝트에 맞게 맞춤화할 수 있습니까?

예. 충전 용량, 배터리 구성, 피더 회로, 모니터링 모듈, 통신 인터페이스 및 캐비닛 크기는 승인된 SLD, 로드 목록 및 기술 사양에 따라 구성할 수 있습니다.

4. 모니터링 시스템이 SCADA와 통신할 수 있습니까?

통신 옵션에는 RS232, RS485 및 RJ45 인터페이스가 포함되며 선택한 구성 및 프로젝트 요구 사항에 따라 MODBUS, IEC61850 및 CDT를 프로토콜 옵션으로 사용할 수 있습니다.

5. 충전기 용량은 어떻게 결정해야 하나요?

충전기 용량은 DC 부하, 배터리 용량, 필요한 충전 시간, 원하는 이중화를 기준으로 계산해야 합니다. 프로젝트별 부하 목록은 공칭 캐비닛 정격에서만 충전기를 선택하는 것보다 더 안정적인 기반을 제공합니다.

6. 견적요청 시 어떤 정보를 제공해야 하나요?

유용한 정보에는 DC 전압, 부하 목록, 배터리 유형 및 용량, 필요한 백업 시간, DC 피더 수, 모니터링 기능, 통신 프로토콜, 설치 크기 및 프로젝트의 SLD 또는 기술 사양이 포함됩니다.

결론

잘 설계된 DC 보조 전원 시스템은 변전소, 발전소, 산업 시설 및 인프라 프로젝트 전반에 걸쳐 보호, 제어, 자동화 및 통신 기능의 연속성을 지원합니다. 구성 가능한 DC 전압, 다중 배터리 기술, 모듈식 충전, 지능형 모니터링, 통신 옵션 및 프로젝트 기반 엔지니어링을 통해 GZDW 플랫폼은 다양한 전기 아키텍처에 맞게 조정할 수 있습니다. 프로젝트별 사양, 배터리 크기, 충전기 구성 또는 EPC/OEM 요구 사항의 경우 GZDW DC 전원 솔루션에 대해 자세히 알아보고저희에게 연락주세요하고에와 함께 DC 부하 목록, SLD, 기술 요구 사항 및 맞춤형 전력 시스템 구성을 논의합니다.
