기사 요약: GCS 저전압 배전반고용량, 다중 회로 및 자동화된 저전압 전력 시스템용으로 설계되었습니다. 철회 가능한 기능 장치, 중앙 집중식 모터 제어, 전력 분배 및 무효 전력 보상 기능을 통해 발전소, 석유화학 시설, 야금, 섬유 공장 및 고층 건물의 까다로운 애플리케이션을 지원할 수 있습니다.하고에안정적인 전기 배전, 유연한 회로 구성 및 현대 산업 제어 시스템과의 통합이 필요한 프로젝트를 위한 GCS 솔루션을 제공합니다.
목차

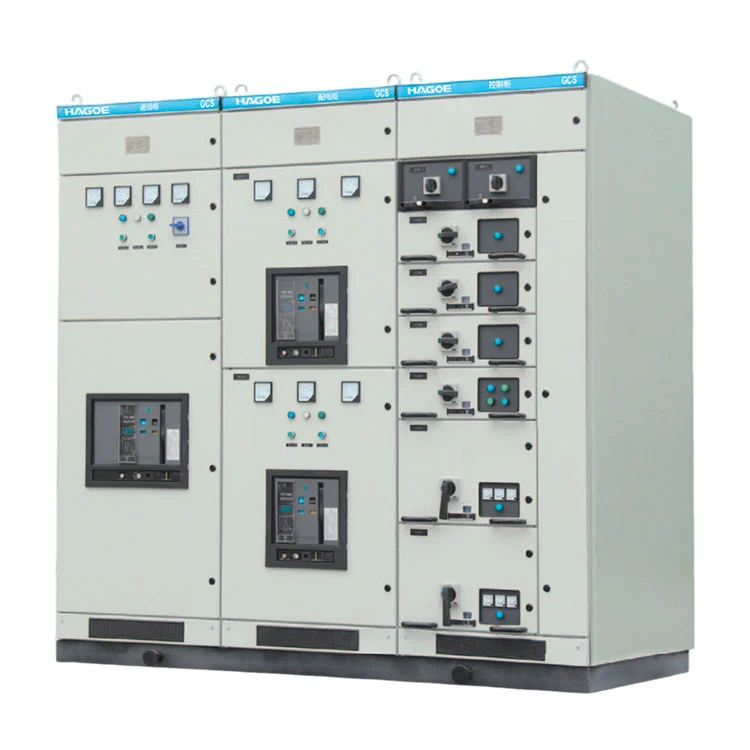

GCS 저전압 배전반이란 무엇입니까?
하고에 GCS 저전압 배전반은 대규모 배전, 중앙 집중식 모터 제어 및 무효 전력 보상을 위해 개발된 인출형 저전압 배전반 시스템입니다. 이는 380V, 400V 및 660V의 일반적인 정격 작동 전압으로 50Hz 또는 60Hz에서 작동하는 3상 AC 전원 시스템에 적합합니다.
제한된 수의 회로용으로 설계된 기본 배전 캐비닛과 달리 GCS는 여러 개의 들어오고 나가는 피더, 모터 부하 및 제어 기능을 하나의 구조화된 스위치기어 라인업 내에 구성해야 하는 전기 시스템용으로 설계되었습니다.
이 시스템은 최대 4000A의 정격 전류를 처리할 수 있으므로 대규모 산업 시설 및 상당한 저전압 전기 부하가 있는 기타 애플리케이션에 적합합니다.
해당 아키텍처는 PLC, 감시 컴퓨터 및 기타 산업 제어 시스템과의 연결도 지원할 수 있습니다. 이로 인해 GCS는 특히 배전 및 자동화가 통합 인프라의 일부로 작동해야 하는 시설과 관련이 있습니다.
GCS 배전반의 주요 기능은 무엇입니까?
GCS 시스템의 가치는 조정된 저전압 스위치기어 구성 내에서 여러 가지 중요한 전기 기능을 결합하는 능력에서 비롯됩니다.
저전압 배전
GCS는 들어오는 전력, 버스바 분배 및 다중 나가는 공급 회로에 대해 구성될 수 있습니다. 이러한 배열을 통해 전기 에너지를 주요 유입 섹션에서 다양한 생산 라인, 장비 그룹 및 보조 부하로 분배할 수 있습니다.
중앙 집중식 모터 제어
산업 시설에는 펌프, 팬, 압축기, 컨베이어 및 생산 장비를 구동하는 수많은 모터가 포함되는 경우가 많습니다. GCS는 중앙 집중식 모터 제어 및 보호를 위한 기능 장치를 통합하여 구조화된 모터 제어 아키텍처 내에서 이러한 부하를 구성하는 데 도움을 줍니다.
무효전력 보상
무효 전력 보상은 프로젝트 요구 사항에 따라 통합될 수 있습니다. 보상 장비는 전기 시스템의 일부로 적절하게 엔지니어링되면 역률 관리를 지원하고 전력 활용도를 향상시킬 수 있습니다.
산업 자동화 통합
고도로 자동화된 생산 환경의 경우 GCS는 측정, 보호, 제어 및 통신 구성 요소로 구성될 수 있습니다. 이러한 기능을 통해 스위치기어는 PLC, 감시 컴퓨터 및 광범위한 산업 자동화 시스템과 인터페이스할 수 있습니다.
- 들어오고 나가는 전력 분배
- 중앙 집중식 모터 제어
- 회로 보호 및 측정
- 무효전력 보상
- PLC 및 감시 시스템 통합
- 다중 회로 전기 관리
인출형 디자인이 왜 중요한가요?
GCS의 중요한 특징 중 하나는 철회 가능한 기능 단위 아키텍처입니다. 전체 캐비닛을 하나의 고정된 전기 어셈블리로 처리하는 대신 전기 역할 및 부하 요구 사항에 따라 기능 장치를 통해 다양한 회로를 구성할 수 있습니다.
이 접근 방식은 전기 부하의 전류 정격, 제어 요구 사항 및 유지 관리 일정이 서로 다른 대규모 산업 프로젝트에서 유용할 수 있습니다.
예를 들어, 생산 시설에는 모터, 펌프, 팬, 보조 장비 및 송출 공급 장치에 대한 별도의 회로가 필요할 수 있습니다. 인출형 구성은 스위치기어 시스템 내에서 이러한 기능을 배열하기 위한 구조화된 방법을 제공합니다.
인출형 아키텍처의 주요 이점
- 유연한 회로 구성:분배 설계에 따라 기능 단위를 배열할 수 있습니다.
- 높은 회로 밀도:여러 전기 기능을 조정된 라인업 내에서 구성할 수 있습니다.
- 유지관리 편의성:인출형 구조는 서비스 중에 개별 기능 장치에 대한 접근을 단순화할 수 있습니다.
- 애플리케이션 유연성:이 아키텍처는 배전, 모터 제어 및 자동화 중심 프로젝트에 적합합니다.
- 시스템 확장:구조화된 구성은 프로젝트별 회로 요구 사항에 맞게 조정할 수 있습니다.
피더가 많고 지속적인 생산 요구 사항이 있는 시설의 경우 이러한 특성으로 인해 전기 시스템 계획 중에 인출형 개폐 장치가 중요한 고려 사항이 될 수 있습니다.
주요 기술 매개변수는 무엇입니까?
기술 사양은 항상 최종 프로젝트 설계, 전기 부하 일정 및 해당 표준을 기준으로 확인되어야 합니다. 다음 매개변수는 GCS 시스템에 제공되는 주요 사양을 요약합니다.
| 매개변수 | 사양 |
|---|---|
| 주회로 정격전압 | 380V / 400V / 660V AC |
| 정격 주파수 | 50Hz / 60Hz |
| 정격 절연 전압 | 690V / 1000V |
| 수평 부스바 정격 전류 | 최대 4000A |
| 수직 부스바 정격 전류 | 1000A |
| 부스바 단시간 내전류 | 50kA / 80kA, 0.1초 |
| 부스바 피크 내전류 | 105kA / 176kA |
| 주회로 전력 주파수 테스트 전압 | 2500V/1분 |
| 보조 회로 전력 주파수 테스트 전압 | 1760V/1분 |
| 보호 수준 | IP30 / IP40 |
이러한 매개변수는 GCS가 단순한 최종 사용자 배포가 아닌 고용량 산업용 저전압 애플리케이션에 일반적으로 고려되는 이유를 보여줍니다. 최종 구성은 부하 특성, 단락 요구 사항, 환경 조건 및 프로젝트 사양에 따라 선택해야 합니다.
GCS 개폐 장치는 일반적으로 어디에 사용됩니까?
GCS는 전기 분배에 여러 회로, 상당한 부하 및 중앙 집중식 제어 요구 사항이 포함되는 응용 분야용으로 설계되었습니다. 적용 범위는 여러 까다로운 산업 및 상업 환경을 포괄합니다.
발전소
발전 시설에서 GCS는 저전압 보조 전력 시스템 내에서 사용되어 보조 장비, 모터 및 기타 저전압 부하에 전기를 분배할 수 있습니다.
석유화학시설
석유화학 공장은 지속적으로 운영되며 자동화 장비에 크게 의존하는 경우가 많습니다. GCS는 펌프, 팬, 압축기 및 관련 생산 장비에 대한 저전압 분배 및 중앙 집중식 모터 제어를 지원할 수 있습니다.
야금 및 중공업
대규모 생산 라인에는 여러 개의 고전력 모터 회로와 피더가 필요할 수 있습니다. GCS는 중앙 집중식 제어 및 보호를 지원하면서 이러한 회로를 구성하기 위한 구조화된 플랫폼을 제공합니다.
섬유제조
섬유 공장에는 조정된 생산 공정 내에서 작동하는 수많은 전기 구동 기계가 포함될 수 있습니다. 중앙 집중식 저전압 개폐 장치 시스템은 배전 및 모터 제어 회로를 구성하는 데 도움이 될 수 있습니다.
고층 건물
대형 건물에는 조명, 장비 및 기타 전기 부하를 위한 중앙 집중식 저전압 배전이 필요할 수도 있습니다. 배전 시스템에 더 높은 용량과 다중 조정 회로가 필요한 경우 GCS를 고려할 수 있습니다.
GCS는 GCK 개폐 장치와 어떻게 비교됩니까?
GCS와 GCK는 모두 인출형 저전압 스위치기어 애플리케이션과 연관되어 있지만 프로젝트 요구 사항에 따라 어떤 아키텍처가 적합한지 결정해야 합니다. GCK는 일반적으로 산업용 저전압 배전 및 모터 제어와 관련이 있는 반면, GCS는 고용량, 고밀도 및 고도로 자동화된 애플리케이션을 지향합니다.
| 고려 사항 | GCS | GCK |
|---|---|---|
| 일반적인 응용 | 대규모 유통 및 자동화 중심 시스템 | 산업용 유통 및 모터 제어 |
| 건축학 | 인출 가능한 기능 유닛 | 인출 가능한 기능 유닛 |
| 시스템 용량 | 최대 4000A 정격 전류 구성 | 프로젝트 구성에 따라 선택 |
| 모터 제어 | 지원됨 | 일반적인 응용 |
| 자동화 통합 | PLC 및 감시 시스템 통합에 적합 | 프로젝트 구성에 따라 다름 |
| 무효전력 보상 | 디자인에 따라 내장 가능 | 프로젝트에 따라 다름 |
비교를 보편적인 장비 선택 규칙으로 취급해서는 안 됩니다. 전기 엔지니어는 스위치기어 아키텍처를 선택하기 전에 전체 부하 프로필, 회로 배열, 자동화 요구 사항, 설치 조건 및 적용 가능한 표준을 평가해야 합니다.
GCS 배전반 시스템을 어떻게 선택해야 합니까?
적합한 GCS 구성을 선택하려면 정격 전류를 확인하는 것 이상이 필요합니다. 적절하게 엔지니어링된 시스템은 스위치기어를 전체 배전 아키텍처와 일치시켜야 합니다.
1. 시스템 전압 결정
프로젝트가 380V, 400V 또는 660V에서 작동하는지 확인하고 필요한 주파수, 절연 수준 및 기타 전기적 특성을 확인하십시오.
2. 부하 및 전류 계산
들어오는 전력, 피더 부하, 모터 부하 및 향후 용량 요구 사항을 분석합니다. 부스바 및 기능 장치 등급은 실제 전기 설계에 따라 선택해야 합니다.
3. 회로 수 정의
캐비닛 배열을 마무리하기 전에 들어오는 피더, 나가는 피더, 모터 제어 회로, 보조 회로 및 기타 기능 요구 사항을 나열하십시오.
4. 자동화 요구 사항 평가
시설에서 PLC, 산업용 컴퓨터 또는 감독 시스템을 사용하는 경우 스위치기어 설계 단계에서 필요한 측정, 보호, 제어 및 통신 인터페이스를 정의하십시오.
5. 유지 관리 요구 사항 고려
연속 생산 시설의 경우 유지 보수 접근성 및 기능 단위 구성이 적절한 철수형 구성을 결정하는 데 중요한 요소가 될 수 있습니다.
- 정격 전압 및 주파수
- 총 및 개별 회로 전류
- 단락 내성 요구 사항
- 기능 단위의 수와 유형
- 모터 제어 요구 사항
- 대응적 보상 요구 사항
- 자동화 및 통신 인터페이스
- 캐비닛 크기 및 설치 공간
- 환경 및 보호 요구 사항
하고에는 품질 및 규정 준수를 어떻게 지원합니까?
산업용 스위치기어의 경우 제조 품질은 전기 안전, 신뢰성 및 장기적인 작동 성능과 밀접하게 연관되어 있습니다. HAGOE는 자사의 생산이 ISO9001, ISO14001 및 ISO45001 관리 시스템에 따라 운영되며 전체 전기 장비 생산 전반에 걸쳐 프로세스 기반 품질 관리를 적용한다고 명시합니다.
GCS의 품질 관리 활동에는 구성 요소 검증, 캐비닛 제작, 모선 검사, 기능 단위 조립, 2차 제어 검사 및 전체 캐비닛 테스트가 포함됩니다.
| 품질관리 단계 | 주요 초점 |
|---|---|
| 구성요소 검증 | 전기 부품의 모델, 등급 및 호환성 |
| 캐비닛 제작 | 레이저 절단, CNC 굽힘 및 조립 정확도 |
| 부스바 검사 | 부스바 사양, 연결, 설치 및 절연 |
| 기능 단위 검사 | 기계 구조, 조립 및 전기 연결 |
| 2차 제어 검사 | 제어 배선, 단자, 측정 및 신호 회로 |
| 완전한 캐비닛 테스트 | 배송 전 검사 및 전기 성능 테스트 |
GCS 시스템은 IEC 439-1, GB/T 7251, ZBK 36001 및 GB/T 7251.12-2013을 포함하여 적용 가능한 저전압 개폐 장치 및 제어 장치 표준을 참조하여 설계되었습니다. 정확한 표준, 구성 요소 선택 및 테스트 요구 사항은 대상 시장 및 프로젝트 사양에 따라 확인되어야 합니다.
하고에에 대한 자세한 내용은저전압 개폐기 솔루션, 구매자는 제품 범위를 검토하고 애플리케이션 요구 사항에 따라 다양한 캐비닛 구성을 비교할 수 있습니다.
자주 묻는 질문
GCS 저압배전반은 주로 어떤 용도로 사용되나요?
GCS는 주로 대규모 산업 및 상업용 전기 시스템의 저전압 배전, 중앙 집중식 모터 제어 및 무효 전력 보상에 사용됩니다. 일반적인 응용 분야에는 발전소, 석유화학 시설, 야금, 섬유 공장 및 고층 건물이 포함됩니다.
GCS의 최대 정격 전류는 얼마입니까?
GCS 시스템은 최대 4000A의 정격 전류로 구성할 수 있습니다. 최종 전류 등급은 들어오는 회로, 버스바 설계, 피더 구성 및 전체 프로젝트 요구 사항에 따라 달라집니다.
GCS에 사용할 수 있는 전압 정격은 무엇입니까?
GCS는 정격 주파수가 50Hz 또는 60Hz인 380V, 400V 및 660V 저전압 AC 시스템용으로 설계되었습니다.
GCS를 중앙 집중식 모터 제어에 사용할 수 있습니까?
예. GCS는 펌프, 팬, 압축기와 같은 산업용 모터의 중앙 집중식 분배, 제어 및 보호를 위해 모터 제어 관련 기능 장치를 통합할 수 있습니다.
무효전력 보상을 GCS에 통합할 수 있나요?
예. 무효 전력 보상은 프로젝트의 전기 설계 및 역률 관리 요구 사항에 따라 통합될 수 있습니다.
GCS는 PLC 또는 산업 제어 시스템과 통합할 수 있나요?
예. 프로젝트 구성에 따라 GCS는 측정, 보호 및 제어 구성 요소를 통합하고 PLC, 감독 컴퓨터 및 기타 산업 자동화 시스템과 인터페이스할 수 있습니다.
하고에로 더욱 구조화된 산업용 배전 시스템 구축
대용량 저전압 배전, 중앙 집중식 모터 제어, 탈착 가능한 기능 장치 및 자동화 통합이 필요한 프로젝트의 경우 GCS는 복잡한 전기 시스템을 구성하기 위한 유연한 플랫폼을 제공합니다. HAGOE는 전압, 전류, 회로 수량, 모터 부하, 자동화 기능 및 설치 조건을 기반으로 프로젝트별 스위치기어 요구 사항을 지원할 수 있습니다. 믿을 수 있는 것을 공급받는다면GCS 저전압 배전반산업 또는 상업 프로젝트를 위한 솔루션,저희에게 연락주세요전기 사양, 부하 요구 사항 및 프로젝트 세부 정보를 바탕으로 적합한 구성, 기술 솔루션 및 견적을 논의하십시오.
